Penguji Kapasitas Transformer Tiga Fase Berkualitas Tinggi

Ikhtisar Produk

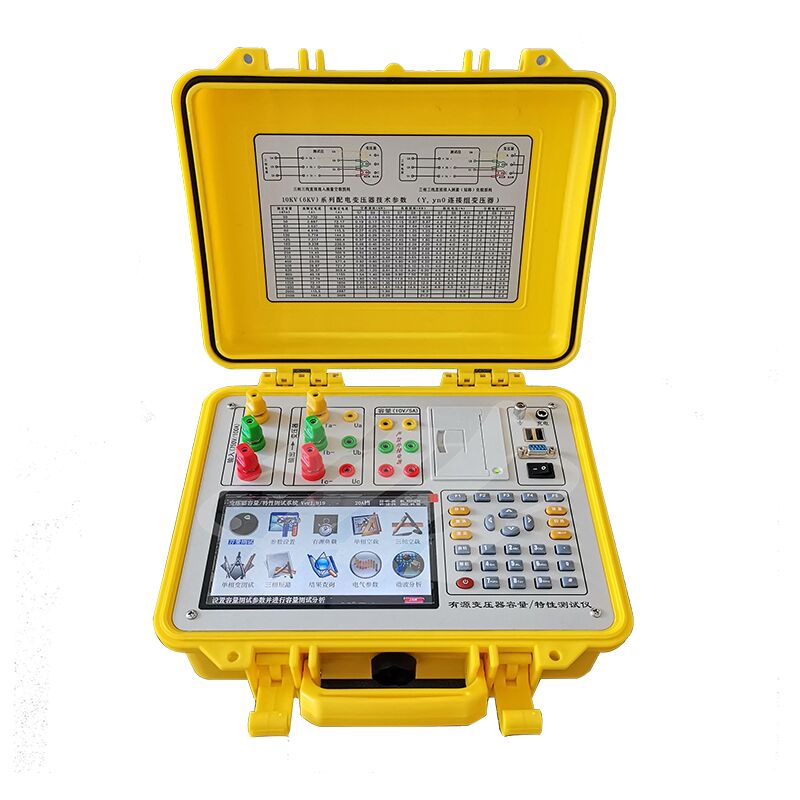

Penguji Karakteristik Transformator Seri XHTX1318 adalah instrumen presisi tinggi yang didedikasikan untuk mengukur parameter karakteristik transformator, termasuk kapasitas, kinerja tanpa beban, dan kinerja beban. Ia berfungsi sebagai solusi terintegrasi yang menggabungkan penguji kapasitas transformator dan penguji parameter karakteristik transformator. Perangkat ini mampu melakukan pengukuran yang tepat dari berbagai parameter frekuensi daya untuk berbagai jenis transformator, seperti kapasitas, jenis model, arus tanpa beban, rugi tanpa beban, rugi hubung singkat (beban), dan tegangan impedansi.

Fitur Kinerja:
★ 1. Mengukur secara akurat kapasitas berbagai transformator distribusi; pengukuran pasif, nyaman dan akurat.

★ 2. Catu daya internal, secara otomatis menghasilkan sumber daya uji tiga fase berdaya tinggi.

★ 3. Mengukur arus tanpa beban, rugi tanpa beban, tegangan hubung singkat, dan rugi hubung singkat dari berbagai jenis transformator.

★ 4.  Menentukan secara akurat model transformator yang diuji melalui pengujian tanpa beban, termasuk: S7 yang terendam oli, S9, S11, S13, S15, S20, S21, S22, S25; tipe kering SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19, dan jenis transformator lainnya.

★ 5. Secara otomatis melakukan koreksi distorsi bentuk gelombang, koreksi suhu (menyediakan dua metode: koreksi suhu sederhana dan koreksi terpisah dari kerugian tambahan), koreksi tegangan (pengujian tanpa beban di bawah tegangan non-nilai), dan koreksi arus (pengujian hubung singkat di bawah kondisi arus non-nilai), yang sangat cocok untuk unit yang kekurangan kondisi untuk pengujian hubung singkat transformator kapasitas yang lebih besar.

★ 6. Mengukur kandungan harmonik ke-2 hingga ke-32 dan total distorsi harmonik tegangan dan arus.

★ 7. Melakukan analisis vektor sederhana dan menggambar diagram vektor.

★ 8. Menampilkan diagram bentuk gelombang dari berbagai parameter listrik, berfungsi sebagai osiloskop.

★ 9. Rentang tegangan lebar: Tegangan maksimum dapat diukur hingga 750V, memastikan akurasi tanpa mengganti rentang. Mencegah kerusakan pada instrumen karena pemilihan rentang tegangan yang salah.

★ 10. Rentang arus dibagi menjadi rentang tinggi dan rendah, memastikan rentang pengukuran maksimum 100A dan pengukuran yang akurat dari amplitudo tingkat milivolt, memenuhi persyaratan untuk pengukuran tegangan impedansi PT.

★ 11. Rentang pengukuran kapasitas: 20kVA~800000kVA (transformator tiga fase)

5kVA~100000kVA (transformator satu fase)

★ 12. Fungsi indikasi persentase daya baterai yang tersisa, bukan hanya alarm baterai lemah sederhana. ★ 13. Layar besar, tampilan LCD warna kecerahan tinggi, menu karakter Cina penuh dan perintah operasi memungkinkan interaksi manusia-mesin yang mudah digunakan. Tombol sentuh silikon konduktif membuat pengoperasian lebih sederhana dan memperpanjang umur tombol.

★ 14. Pengguna dapat mencetak data uji kapan saja menggunakan printer mini.

★ 15. Fungsi penyimpanan hasil uji, mampu menyimpan 200 set data uji kapasitas.

Parameter Teknis
☆ 1. Karakteristik Input

Bagian aktif:

Rentang pengukuran tegangan: 0~10V

Rentang pengukuran arus: 0~10A

Bagian pasif:

Rentang pengukuran tegangan: 0~750V rentang lebar.

Rentang pengukuran arus: 0~20A~100A rentang ganda internal, pemilihan otomatis atau manual.

☆ 2. Akurasi

Tegangan: ±0.2%

Arus: ±0.2%

Daya: ±0.2% (CosΦ>0.2), ±0.3% (0.02

☆ 3. Suhu pengoperasian: -25℃~ +65℃

☆ 4. Catu daya pengisian: AC 160V~260V

☆ 5. Isolasi: ⑴, Resistansi isolasi antara terminal input tegangan dan arus dan casing ≥100MΩ.

⑵, Terminal input daya kerja dan casing tahan frekuensi daya 2kV (RMS) selama 1 menit.
