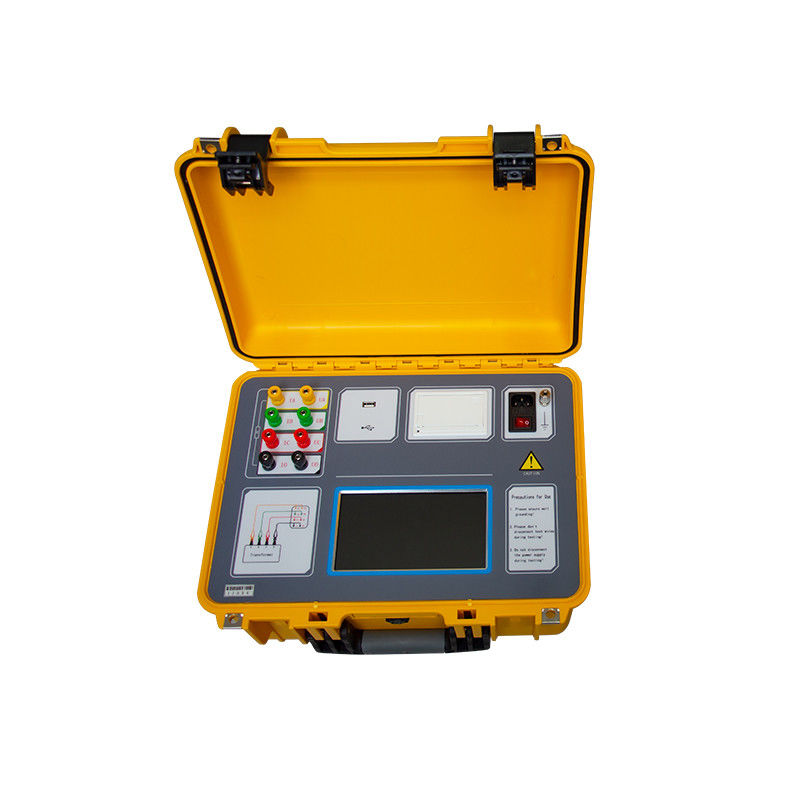

Penguji resistansi belitan DC transformator fase tunggal tiga fase 20A XZH TEST
Deskripsi
Untuk sistem tenaga, transformator adalah peralatan inti dalam sistem, sehingga operasi transformator yang andal dan jangka panjang terkait dengan stabilitas dan keandalan seluruh sistem.
Resistansi DC transformator adalah item yang wajib diuji untuk produk setengah jadi, pengujian pabrik produk jadi, pemasangan, pengujian serah terima, dan pengujian preventif departemen daya dalam manufaktur transformator. Ini dapat secara efektif mendeteksi pemilihan material, pengelasan, sambungan longgar, untaian yang hilang, kawat putus, dll. dari kumparan transformator. Cacat dan bahaya tersembunyi setelah operasi. Untuk memenuhi kebutuhan pengukuran resistansi DC transformator yang cepat, perusahaan kami memanfaatkan keunggulan teknisnya untuk mengembangkan penguji resistansi DC transformator. Instrumen ini adalah penguji cepat generasi baru yang mengintegrasikan pengujian tiga fase (Yn, Y, △) dan fungsi demagnetisasi. Ini adalah perangkat ideal untuk mengukur resistansi DC transformator daya besar. Layar mengadopsi layar tampilan industri resolusi tinggi warna asli, operasi sentuh penuh, fungsi prompt menu bahasa Mandarin, operasi sederhana dan intuitif, kecepatan pengujian cepat, akurasi tinggi, dan jangkauan luas.
Pengantar Panel
|
Hubungkan ke bushing sisi tegangan tinggi transformator.
|
|
|
|
Ukuran tampilan 7,0 inci; resolusi 1024×600.
|
|
|
|
Instrumen harus di-grounding dengan andal. Mungkin ada cat atau karat pada titik ground di lokasi, yang harus dihilangkan.
|
|
Nyalakan sakelar daya selama sekitar 2 detik untuk memulai.
|
|
Cetak hasil pengujian.
|
|
Drive flash USB eksternal digunakan untuk menyimpan data pengujian; harap gunakan drive flash USB dalam format FAT atau FAT32; selama proses penyimpanan, sangat dilarang untuk melepas drive flash USB.
|
Spesifikasi teknis
| Arus keluaran |
Fase tunggal |
20A,10A,5A,1A,0.1A |
| Tiga fase |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Rentang pengukuran |
Fase tunggal |
Tingkat 20 A 0,5mΩ～1 Ω
Tingkat 10 A 1,0mΩ～2 Ω
Tingkat 5 A 10 mΩ～4 Ω
Tingkat 1 A 0,1Ω～20Ω
Tingkat 0,1A 2,0Ω～200Ω
|
| Tiga fase |
Gear 10A + 10A 0,5mΩ ~ 0,8 Ω
Tingkat 5 A + 5 A 10 mΩ ~ 1,6 Ω
Tingkat 1 A + 1 A 0,1 Ω ~ 8,0 Ω
Gear 0,1A+0,1A 2,0 Ω ~ 80 Ω
|
| Akurasi |
±(pembacaan×0,2%+2 digit) |
| Catu daya |
AC220V±10%, 50/60Hz |
| Suhu operasi |
-10℃～50℃ |
| Kelembaban relatif |
<90%, tanpa kondensasi |
