Transformator tiga fase tunggal portabel 20A DC pengukur resistansi penggulung

Name: Transformator tiga fase tunggal portabel 20A DC pengukur resistansi penggulung
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	ISO,CE
Nomor model:	XHZ1320A

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

ISO,CE

Nomor model:

XHZ1320A

Voltase:

220V

Fungsi:

Uji resistansi DC untuk trafo, motor; bantuan magnetik dan demagnetisasi

Kata kunci:

DC penguji resistensi gulungan

Arus keluaran (fase tunggal):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Arus keluaran (tiga fase):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Menyoroti:

High Light

Menyoroti:

Pengujian Simultan Tiga Fasa 20A

Fungsi Demagnetisasi Bantuan Magnetik

Layar Sentuh 7 Inci dengan Kenop Jog

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

8-10 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

1200 BUAH/Tahun

Deskripsi Produk

¢ Tujuan Aplikasi:Dirancang untuk departemen QA / QC manufaktur trafo dan insinyur substasiun yang membutuhkan verifikasi resistensi DC arus tinggi yang cepat selama pengujian penerimaan pabrik (FAT),Pemanfaatan instalasi baru, dan validasi pasca-perbaikan. membedakan dari penguji perawatan lapangan rutin, XHZ1320A menekankan teknologi bantuan magnetik, pengujian simultan tiga fase,dan demagnetisasi otomatis untuk aliran kerja jalur produksi dengan throughput tinggi dan pengoperasian.

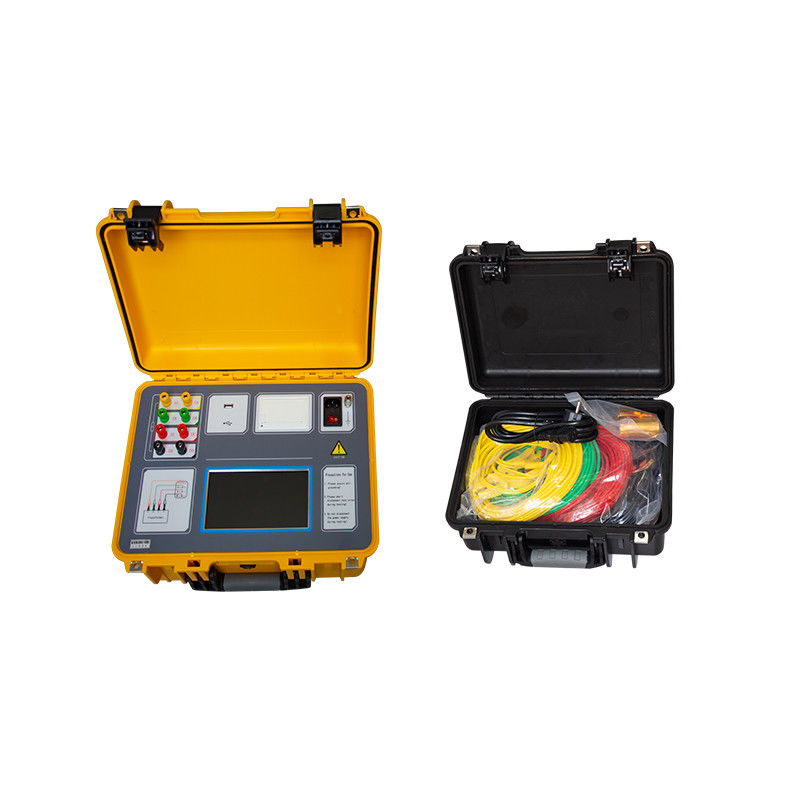

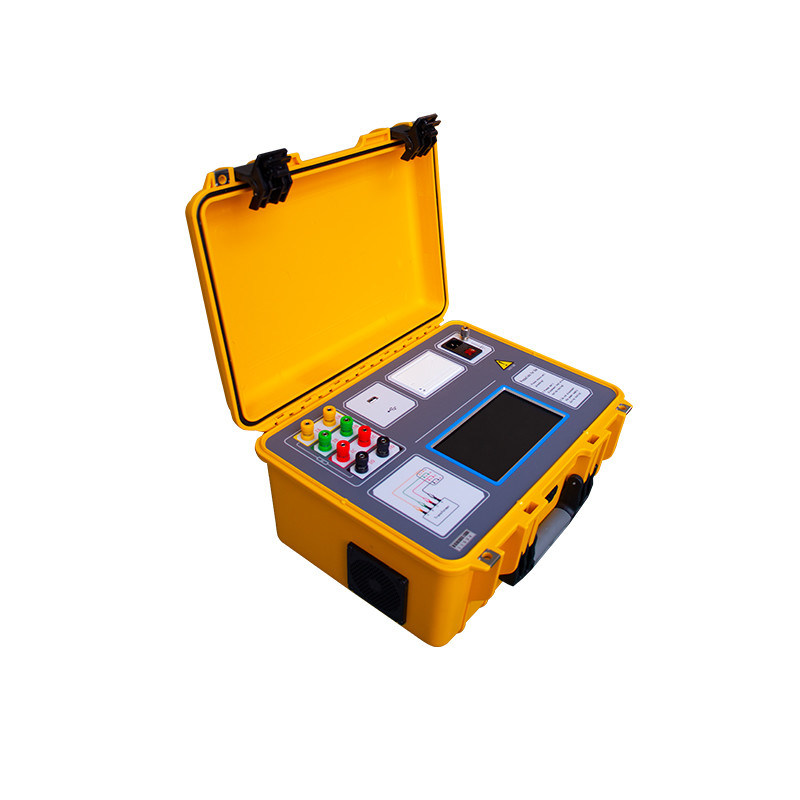

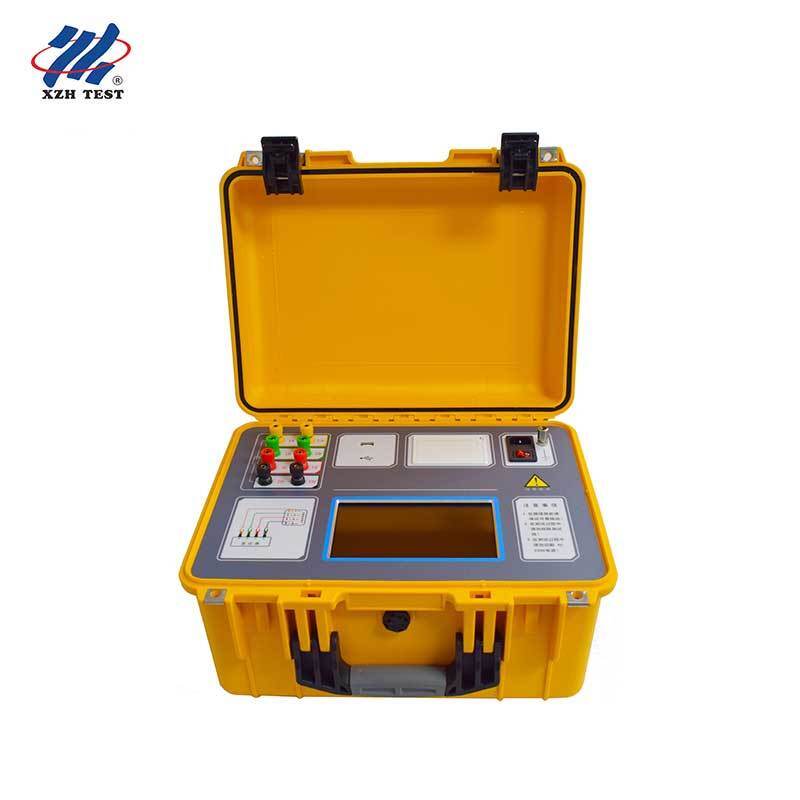

XHZ1320A Portable 20A DC Winding Resistance Tester

Untuk sistem tenaga, trafo adalah peralatan inti, dan operasi yang dapat diandalkan jangka panjang sangat penting untuk stabilitas dan keandalan seluruh sistem.Pengukuran resistansi DC adalah item pengujian wajib untuk produk setengah jadi, pengujian pabrik produk jadi, pemasangan, pengujian penyerahan, dan pemeliharaan pencegahan oleh utilitas listrik.pengelasan yang buruk, koneksi longgar, untaian yang hilang, dan kabel yang rusak di kumparan trafo, serta cacat operasi dan bahaya tersembunyi.

Untuk memenuhi permintaan untuk pengukuran resistansi DC yang cepat, XHZ1320A mengintegrasikan pengujian bantuan magnetik, pengukuran simultan tiga fase (Yn, Y, △),dan demagnetisasi otomatis ke dalam satu instrumen portabelIni adalah solusi ideal untuk mengukur resistensi DC dalam transformator daya besar.antarmuka menu Cina/Inggris, dan kabel satu kali untuk pengujian resistensi DC lengkap, XHZ1320A memberikan kecepatan pengujian cepat, akurasi tinggi, dan rentang pengukuran yang sangat luas.

Fitur Utama

Tes Simultan Tiga Fase:Mendukung konfigurasi nggulung Yn, Y, dan △ dengan perhitungan tingkat ketidakseimbangan tiga fase otomatis, menghilangkan kebutuhan untuk pengukuran fase tunggal berulang.
Teknologi Bantuan Magnetik:Mengurangi waktu jenuh penggulung untuk trafo besar, secara signifikan memperpendek durasi uji tanpa mengorbankan akurasi.
Membangun Demagnetisasi:Fungsi demagnetisasi otomatis menghilangkan magnetisme residual setelah pengujian DC, melindungi kinerja inti trafo dan peralatan hilir.
Analisis Stabilitas:Menghitung secara otomatis tingkat perubahan resistansi pada interval 5S, 15S, dan 30S, membantu operator dalam memverifikasi stabilitas data dan mencegah pembacaan yang salah.
Perlindungan Komprehensif:Fitur anti-kembali perlindungan EMF, deteksi kabel putus, dan perlindungan kegagalan daya untuk memastikan keselamatan operator dan integritas instrumen.
Pengelolaan Data:Storage internal untuk 200 catatan tes dengan dukungan penyimpanan massal USB (FAT/FAT32); printer termal terintegrasi untuk pembuatan laporan di lokasi.
7-Inch Industrial Display:High-resolution 1024×600 layar sentuh warna sejati dengan kontrol jog dial untuk interaksi manusia-mesin yang nyaman dalam kondisi lapangan.

Spesifikasi Teknis

Arus Keluar	Fase tunggal: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA Tiga Fase: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Jangkauan pengukuran	Fase tunggal: 0.5mΩ~25kΩ (multi-range)
Keakuratan	± ((Membaca × 0,2% + 2 kata)
Sumber Daya	AC220V±10%, 50/60Hz
Suhu operasi	-10°C-50°C
Kelembaban Relatif	< 90%, Tidak Kondensasi
Dimensi	400 × 315 × 223 mm
Berat badan	9 kg
Tampilan	7.0" LCD Touch Screen berwarna, Resolusi 1024×600
Penyimpanan Internal	200 Rekaman (Diperluas melalui USB)

Tata letak panel

Terminal Tegangan Tinggi	Hubungkan ke bantalan sisi transformer tegangan tinggi (A, B, C, O)
Terminal Tegangan Rendah	Sambungkan ke transformer low-voltage side bushings (a, b, c, o)
Layar sentuh kapasitas	7.0 "tampilan, resolusi 1024 × 600, operasi sentuh penuh
Pengendalian Jog Dial	Flywheel satu tombol untuk semua fungsi instrumen
Terminal darat	Harus tertanam dengan aman; menghapus cat atau karat dari titik tanah
Power On/Off	Tekan dan tahan selama sekitar 2 detik untuk memulai
Printer Termal	Printer bawaan untuk pembuatan laporan uji di lokasi
Antarmuka USB	USB flash drive eksternal (FAT/FAT32); jangan lepaskan selama transfer data

XHZ1320A

Pertanyaan yang Sering Diajukan

T1: Konfigurasi penggulung apa yang didukung oleh pengujian tiga fase?

XHZ1320A mendukung Yn (bintang dengan netral), Y (bintang tanpa netral), dan △ (delta) konfigurasi gulungan.Untuk Y dan △ gulungan, pengukuran tiga fase dilakukan secara berurutan dalam pengaturan kabel tunggal. Instrumen secara otomatis menghitung tingkat ketidakseimbangan tiga fase untuk semua konfigurasi,merampingkan pelaporan QA/QC untuk produsen trafo.

T2: Bagaimana teknologi bantuan magnetik meningkatkan efisiensi pengujian?

Bantuan magnetik menerapkan arus bantu yang dikendalikan untuk presaturasi inti trafo,secara dramatis mengurangi waktu yang dibutuhkan untuk arus uji DC untuk menstabilkan saat mengukur transformator daya besar dengan gulungan induktansi tinggi. This is particularly valuable in manufacturing QA environments where throughput is critical — reducing per-unit test time by up to 60% compared to conventional DC resistance testers without compromising measurement accuracy.

T3: Apakah demagnetisasi otomatis diperlukan setelah pengujian resistensi DC?

Ya, tes resistensi DC secara inheren memagnetisasi inti trafo, yang bisa menyebabkan arus terjun saat energi kembali, mengganggu tes diagnostik berikutnya,dan berpotensi merusak peralatan yang terhubungXHZ1320A termasuk fungsi demagnetisasi otomatis built-in dengan tingkat arus yang dapat dipilih (1A, 5A, 10A) yang secara sistematis menghilangkan magnetisme residual.Bar kemajuan memberikan umpan balik real-time dan menyelesaikan secara otomatis, tidak memerlukan intervensi manual.

T4: Perlindungan keamanan apa yang dibangun ke dalam instrumen?

XHZ1320A memiliki beberapa lapisan perlindungan: perlindungan anti-back EMF melindungi instrumen ketika beban induktif keluar;deteksi putus kabel segera memperingatkan operator untuk kondisi sirkuit terbuka di kabel uji; perlindungan kegagalan daya memastikan data tes dipertahankan jika daya utama terputus.dan instrumen memberikan peringatan visual untuk kondisi grounding yang tidak tepat.

T5: Kemampuan manajemen dan ekspor data apa yang disediakan oleh penguji?

Instrumen ini menyimpan hingga 200 catatan uji secara internal, masing-masing berisi parameter uji lengkap termasuk konfigurasi lilitan, posisi keran, arus uji, nilai resistensi yang diukur,nilai-nilai yang dikompensasi suhu, analisis stabilitas 5S/15S/30S, dan tingkat ketidakseimbangan tiga fase.Data dapat dicetak langsung melalui printer termal built-in atau diekspor ke USB flash drive (format FAT/FAT32) untuk transfer ke sistem pelaporan berbasis PC. Antarmuka query record mendukung penelusuran, tampilan, penghapusan, dan ekspor selektif data tes yang tersimpan.
