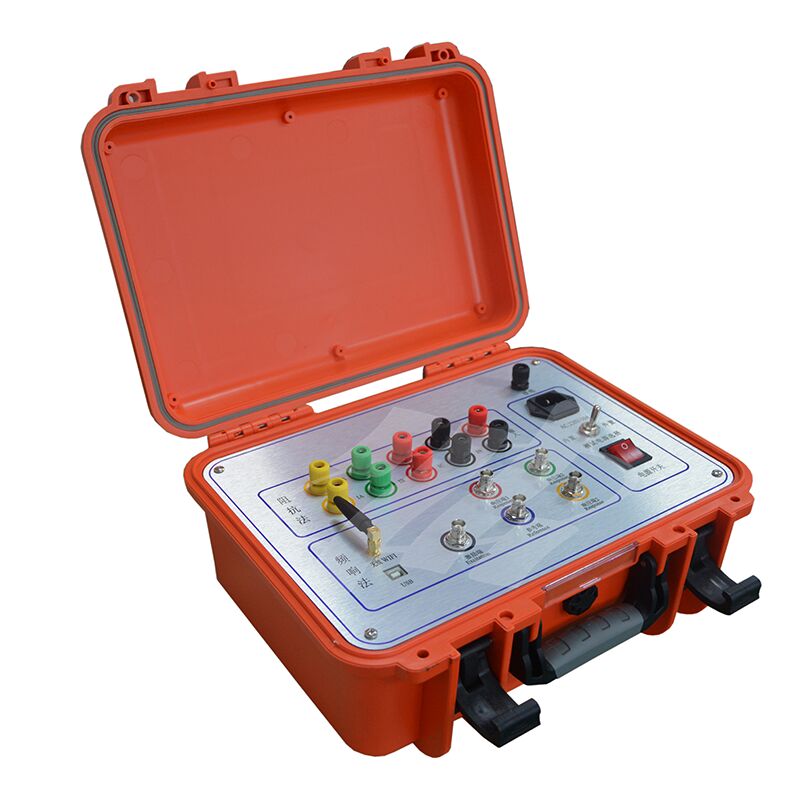

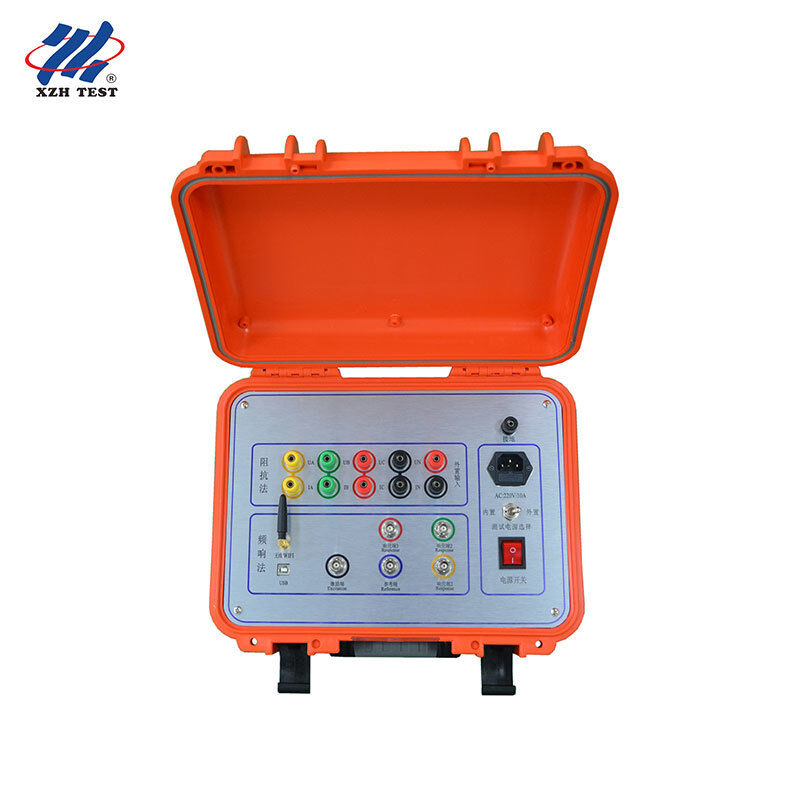

Penguji Transformer dengan Sapuan Linear dan FRA

Setelah transformator dirancang dan diproduksi, kumparan dan struktur internalnya menjadi tetap. Untuk kumparan transformator multi-belitan, peringkat tegangan dan metode belitan yang identik diterjemahkan menjadi parameter tetap (Ci, Li), yang mengunci respons karakteristik domain frekuensi setiap kumparan. Akibatnya, spektrum frekuensi kumparan tiga fasa dapat dibandingkan secara efektif.

Parameter terdistribusi belitan transformator berubah ketika terjadi korsleting antar-belitan/antar-fasa selama pengujian, kumparan bergeser karena benturan transportasi, atau gaya elektromagnetik merusak kumparan selama operasi korsleting/gangguan. Perubahan ini mengganggu ciri domain frekuensi asli transformator, termasuk fluktuasi amplitudo respons frekuensi dan pergeseran frekuensi resonansi. Penguji Belitan Transformator kami — direkayasa menggunakan analisis respons — adalah alat non-destruktif canggih untuk mendeteksi gangguan internal transformator, berlaku untuk transformator daya 63kV–500kV.

Penguji ini mengukur bagaimana parameter belitan transformator merespons di berbagai rentang frekuensi. Ini menilai sejauh mana deformasi belitan internal dengan mengevaluasi besaran perubahan parameter, amplitudo/wilayah variasi respons frekuensi, dan pola tren. Menggunakan wawasan ini, pengguna dapat dengan cepat menentukan apakah transformator rusak parah dan memerlukan perbaikan.

1. Penguji deformasi belitan transformator terdiri dari unit pengukuran dan perangkat lunak analisis. Unit pengukuran dikendalikan oleh mikrokomputer chip tunggal berkecepatan tinggi dan terdiri dari pembangkit sinyal dan pengukuran sinyal. Unit pengukuran terhubung ke tablet atau laptop melalui antarmuka USB.
2. Selama pengujian, hanya busbar penghubung transformator yang perlu dilepas; semua pengujian dapat diselesaikan tanpa mengangkat penutup transformator atau membongkarnya.
3. Instrumen ini memiliki beberapa sistem pengukuran sapuan frekuensi linier, dengan rentang sapuan frekuensi hingga 10MHz. Interval sapuan frekuensi dapat diatur ke 0,25kHz, 0,5kHz, dan 1kHz, memberikan analisis deformasi transformator yang lebih rinci.
4. Instrumen ini sangat cerdas dan mudah digunakan, dengan fitur seperti penyesuaian rentang otomatis dan penyesuaian frekuensi sampling otomatis.
5. Perangkat lunak menggunakan platform Windows dan kompatibel. Ini menyediakan antarmuka tampilan yang lebih nyaman dan ramah pengguna bagi pengguna.
6. Ini menyediakan analisis perbandingan kurva historis, memungkinkan beberapa kurva historis dimuat secara bersamaan untuk observasi. Kurva apa pun dapat dipilih untuk analisis horizontal dan vertikal. Dilengkapi dengan sistem analisis dan diagnosis cerdas ahli yang dapat secara otomatis mendiagnosis keadaan belitan transformator. Ini dapat memuat enam kurva secara bersamaan, secara otomatis menghitung parameter yang relevan untuk setiap kurva, secara otomatis mendiagnosis deformasi belitan, dan memberikan kesimpulan referensi diagnostik.
7. Perangkat lunak memiliki fungsi manajemen yang kuat, sepenuhnya mempertimbangkan kebutuhan penggunaan di lokasi. Ini secara otomatis menyimpan parameter kondisi lingkungan untuk memberikan dasar diagnosis deformasi belitan transformator. Data pengukuran disimpan secara otomatis, dan memiliki fungsi pencetakan warna, membuatnya nyaman bagi pengguna untuk menghasilkan laporan pengujian.
8. Perangkat lunak ini sangat ramah pengguna. Sebagian besar kondisi pengukuran adalah pilihan yang dapat dipilih. Parameter transformator terperinci dapat disimpan untuk referensi diagnostik dan tidak perlu dimasukkan di lokasi; informasi dapat ditambahkan atau dimodifikasi nanti, membuatnya lebih nyaman digunakan.
9. Perangkat lunak ini sangat cerdas. Setelah menghubungkan sinyal input dan output serta mengatur parameter kondisi, semua pekerjaan pengukuran dapat diselesaikan. Kurva gelombang historis dapat dibuka kapan saja selama pengukuran untuk perbandingan dan observasi, dan pengukuran dapat dihentikan kapan saja.
10. Waktu yang dibutuhkan untuk setiap pengukuran fasa kurang dari 60 detik. Total waktu yang dibutuhkan untuk pengukuran deformasi belitan transformator daya dengan belitan tinggi, sedang, dan rendah (terlepas dari kapasitas dan tingkat tegangan) tidak lebih dari 10 menit. Personel pengkabelan dapat mengatur kabel input dan output sinyal secara bebas tanpa memengaruhi hasil pengukuran. Personel pengkabelan dapat tetap berada di atas tangki oli transformator, menghilangkan kebutuhan untuk turun, sehingga mengurangi intensitas tenaga kerja.
