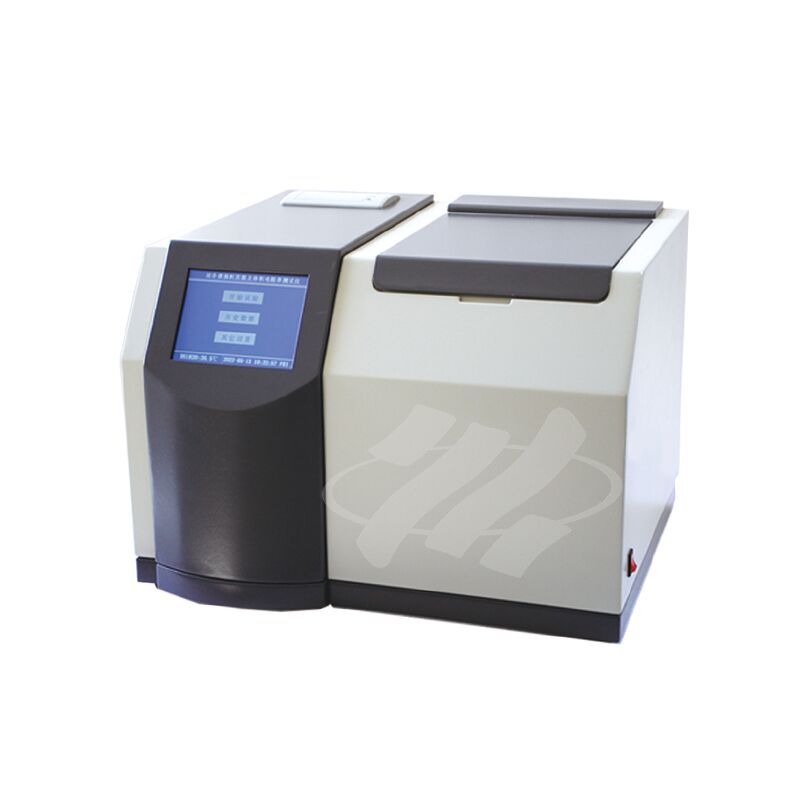

Penguji Minyak Isolasi dengan Struktur Tiga-elektroda

XHYS101

Insulating Oil Dielectric Loss Tester terutama dirancang untuk mengukur nilai kerugian dielektrik, permittivitas, dan resistivitas volume cairan isolasi yang digunakan dalam peralatan listrik.Mengadopsi teknologi microcomputer chip tunggal instrumen ini secara otomatis melaksanakan urutan penuh operasi, termasuk peningkatan suhu, kontrol suhu, pengambilan sampel data, perhitungan,tampilan, pencetakan, dan penyimpanan data.

Karakteristik kinerja:

(1) cangkir minyak mengadopsi struktur tiga elektroda sesuai dengan standar nasional GB/T5654-2007, dengan jarak elektroda 2mm,yang menghilangkan pengaruh kapasitansi tersesat dan kebocoran pada hasil uji kehilangan dielektrik.

(2) Instrumen ini menggunakan pemanasan induksi frekuensi menengah dan algoritma kontrol suhu PID.Pemanasan seragam, kecepatan cepat, dan kontrol yang nyaman, memastikan bahwa suhu dikontrol secara ketat dalam kisaran kesalahan suhu yang telah ditetapkan.

(3) Kondensator standar internal adalah kondensator tiga elektroda SF6 yang diisi gas.memastikan akurasi instrumen bahkan setelah penggunaan jangka panjang.

(4) Fungsi perlindungan yang komprehensif. Jika terjadi tegangan tinggi, arus berlebihan, atau sirkuit pendek tegangan tinggi, instrumen dapat dengan cepat mematikan tegangan tinggi dan mengeluarkan pesan peringatan.Pesan peringatan juga dikeluarkan jika sensor suhu gagal atau tidak terhubung.

Sebuah relay pembatas suhu dipasang di tungku pemanasan induksi frekuensi menengah. Ketika suhu melebihi 120 derajat Celcius, relay dilepaskan, dan pemanasan berhenti.

(5) Pengaturan parameter uji yang nyaman. rentang pengaturan suhu: 40 ~ 120°C, rentang pengaturan tegangan AC:

200~2200V, rentang pengaturan tegangan DC: 0~500V.

(6) Menggunakan layar besar TFT layar sentuh LCD penuh warna untuk tampilan yang jelas. Dengan pengaturan sederhana, instrumen dapat secara otomatis melakukan tes dan secara otomatis menyimpan dan mencetak hasil tes.

(7) Jam waktu nyata terintegrasi; tanggal dan waktu tes dapat disimpan, ditampilkan, dan dicetak bersama dengan hasil tes.

(8) Fungsi kalibrasi cangkir elektroda kosong. Mengukur kapasitansi dan faktor kerugian dielektrik cangkir elektroda kosong untuk menentukan status pembersihan dan perakitan cangkir elektroda kosong.Data kalibrasi disimpan secara otomatis untuk memfasilitasi perhitungan akurat permisifitas relatif dan resistivitas DC.

(9) Instrumen ini didasarkan pada platform RAM9, memberikan akurasi dan kecepatan pengujian yang tinggi.

Spesifikasi Teknis

☆ Tegangan catu daya: AC 220V ± 10%

☆ Frekuensi catu daya: 50Hz/60Hz ± 1%

☆ Jangkauan pengukuran: Kapasitas: 5pF~200pF

Permittivitas relatif: 1.000 ¢30.000

Faktor Kerugian Dielektrik: 0,00001 ‰ 100

Resistensi DC: 2,5 MΩm20 TΩm

Keakuratan pengukuran: Permittivitas relatif: ± 1 × 10) % dari pembacaan

Faktor Kerugian Dielektrik: ± ((5% dari pembacaan ± 0,0002)

Resistensi DC: ± 10% dari pembacaan

Resolusi: Kapasitas: 0.01pF

Permittivitas relatif: 0.001

Faktor Kehilangan Dielektrik: 0.00001

Jangkauan pengukuran suhu: 40~120°C

Kesalahan Pengukuran Suhu: ±0,5°C

Tegangan Uji AC: 200-2200V, terus diatur, frekuensi 50Hz

Tegangan uji DC: 0 ∼ 500V, dapat disesuaikan secara terus menerus

Konsumsi daya: 500W

Suhu lingkungan: 0°C-40°C

Kelembaban relatif: < 75%
