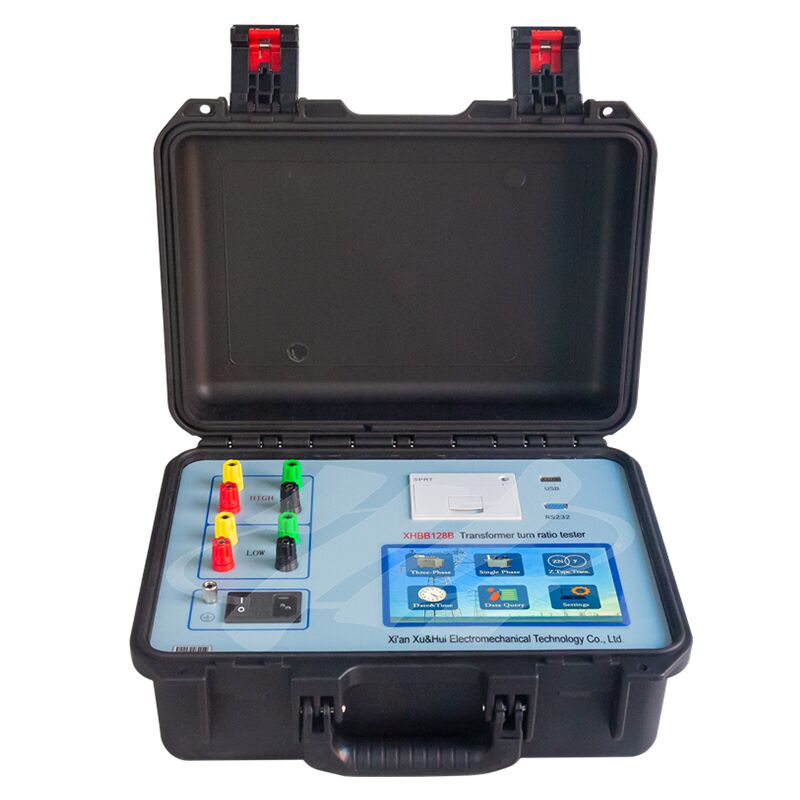

Penguji TTR Digital dengan Keluaran Tiga Fasa

XHBB128B

Dalam proses manufaktur transformer daya produk setengah jadi dan selesai, sebelum pengoperasian transformer yang baru dipasang,dan sesuai dengan peraturan pengujian pencegahan yang dikeluarkan oleh Kementerian Listrik, pengujian rasio putaran (atau rasio tegangan) dari transformator operasi adalah wajib.keberadaan sirkuit pendek antar belokan, dan kelayakan operasi paralel untuk trafo. jembatan rasio putaran tradisional menderita pembacaan yang tidak intuitif dan membutuhkan pengukuran fase-by-fase.Turns Ratio Tester mengatasi keterbatasan ini dengan sederhana, operasi intuitif; ia menggabungkan catu daya inverter presisi tiga fase, memungkinkan pengujian cepat dan akurasi pengukuran yang tinggi.

Fitur fungsional

(1) Instrumen mengadopsi tiga-fase presisi inverter sumber daya alih-alih satu-fase sumber daya jaringan sebagai tegangan pengukuran,yang menghilangkan pengaruh harmonik tegangan jaringan selama pengukuran dan membuat pengukuran lebih akuratKetika sumber daya kerja adalah generator, itu tidak memiliki efek.

(2) Tegangan keluaran tiga fase diadopsi untuk meningkatkan kecepatan uji, mengukur sudut interphase dan secara otomatis mengidentifikasi kelompok kabel transformer 0-11.

(3) Hal ini berlaku untuk berbagai macam trafo, terutama untuk pengukuran trafo tipe Z, trafo rectifier, trafo grounding, trafo tungku listrik,Transformator fase-shifting, transformator keseimbangan dan transformator lainnya.

(4) sendiri dibuat presisi tiga fase inverter catu daya diadopsi, yang memiliki tegangan tinggi dan rendah perlindungan sambungan terbalik, transformator giliran untuk giliran perlindungan sirkuit pendek,Perlindungan kegagalan pembukaan dan penutupan penukar tap, dan output perlindungan sirkuit pendek penuh untuk meningkatkan stabilitas instrumen.

(5) Setelah memasukkan parameter nominal, itu dapat secara otomatis mengukur rasio trafo, nilai kesalahan dan posisi ketukan penukar ketuk.Terutama untuk penukar ketuk dengan ketuk asimetris, juga dapat mengukur posisi yang tepat dari penukar tap trafo.

(6) Mengadopsi layar sentuh berwarna resolusi tinggi 7 inci dengan tampilan modular.Operasi instrumen dapat diselesaikan hanya dengan melihat petunjuk LCD tanpa instruksi.

Instrumen ini memiliki output cetak, antarmuka USB flash disk dan antarmuka RS232, yang nyaman untuk kantor tanpa kertas.

(8) Kotak plastik teknik multifungsi dengan ketahanan dingin dan suhu, penyegelan dan tahan air, ketahanan jatuh dan kejut diadopsi untuk memfasilitasi pengujian lapangan.

Transformator tiga fase y-d-11, kombinasi tegangan 110 ± 8 × 1,25% / 10,5 transformator.
