XHBX1502
Setelah desain dan manufaktur transformator selesai, kumparan dan struktur internalnya ditetapkan secara permanen.jika mereka memiliki kelas tegangan dan metode penggulung yang sama, parameter yang sesuai (Ci, Li) dari setiap kumparan akan ditetapkan.dan spektrum frekuensi dari kumparan tiga fase yang sesuai menunjukkan tingkat perbandingan tertentu.
Interturn atau phase-to-phase short circuit yang terjadi selama pengujian trafo, benturan yang terjadi selama transportasi (yang menyebabkan pergeseran relatif gulungan),dan deformasi kumparan yang diinduksi oleh gaya elektromagnetik selama sirkuit pendek atau kondisi kesalahan dalam operasi semua akan mengubah parameter terdistribusi dari transformator gulunganHal ini pada gilirannya mempengaruhi dan memodifikasi karakteristik domain frekuensi asli transformator, khususnya, perubahan amplitudo dalam respons frekuensi dan pergeseran pada titik frekuensi resonansi.Transformer Winding Tester, dikembangkan berdasarkan metode analisis respon, adalah perangkat uji non-destruktif inovatif untuk mendeteksi kesalahan internal di trafo.Hal ini cocok untuk pengujian kerusakan struktural internal di transformator daya mulai dari 63kV hingga 500kV.
Transformer Winding Tester mengukur perubahan respon dari parameter penggulung trafo internal di berbagai domain frekuensi.Hal ini menentukan tingkat perubahan dalam transformator's inner windings dengan menganalisis besarnya variasi parameter ini, amplitudo dan wilayah perubahan respon frekuensi, dan tren pergeseran tersebut.kemudian memungkinkan penilaian apakah trafo telah mengalami kerusakan parah dan apakah perawatan besar diperlukan.
| Jangkauan pengukuran frekuensi menyapu |
(10Hz) - 10MHz), 40000 sweep point, resolusi 0,25kHz, 0,5kHz, dan 1kHz |
| Jangkauan pengukuran frekuensi menyapu |
(0,5kHz) - ((1MHz), 2000 titik menyapu |
| Kelembaban relatif |
< 90%, tidak kondensasi |
| Suhu operasi |
-10°C sampai +40°C |
| Suhu penyimpanan |
-20°C sampai +70°C |
| Kemungkinan pengulangan tes dalam fase |
990,9% |
Karakteristik metode respons frekuensi:

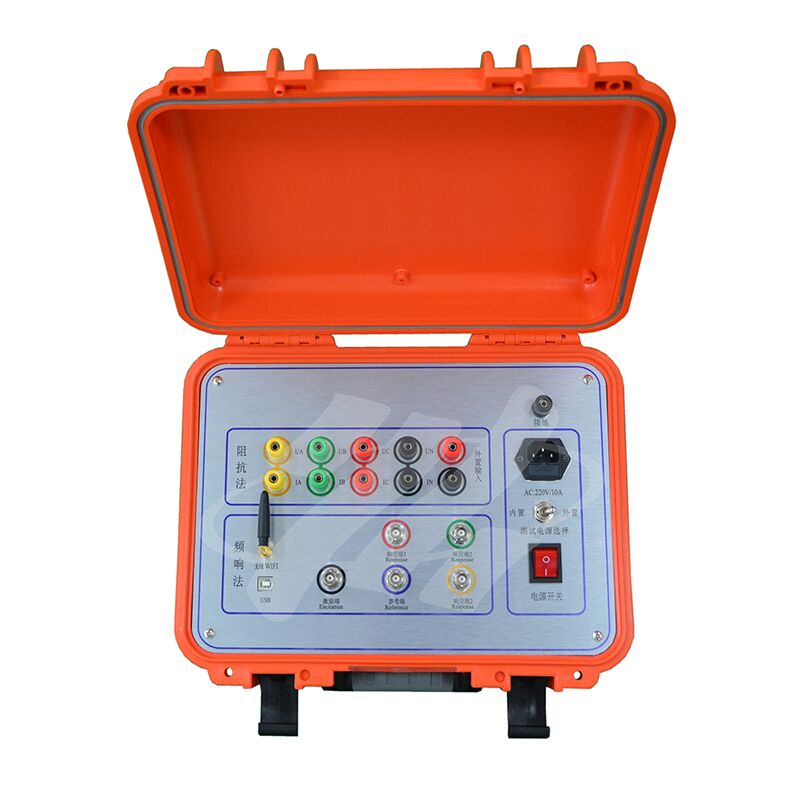

1Penguji deformasi penggulung transformator terdiri dari unit pengukuran dan perangkat lunak analisis.Unit pengukuran dikendalikan oleh microcomputer single-chip berkecepatan tinggi dan terdiri dari komponen generasi sinyal dan pengukuran sinyalUnit pengukuran terhubung ke tablet atau laptop melalui antarmuka USB.
2Selama pengujian, hanya busbar penghubung transformator yang perlu diputus; semua pengujian dapat diselesaikan tanpa mengangkat penutup transformator atau membongkar transformator.
3Instrumen ini memiliki beberapa sistem pengukuran penggeser frekuensi linier, dengan rentang penggeser frekuensi linier hingga [nilai frekuensi].
