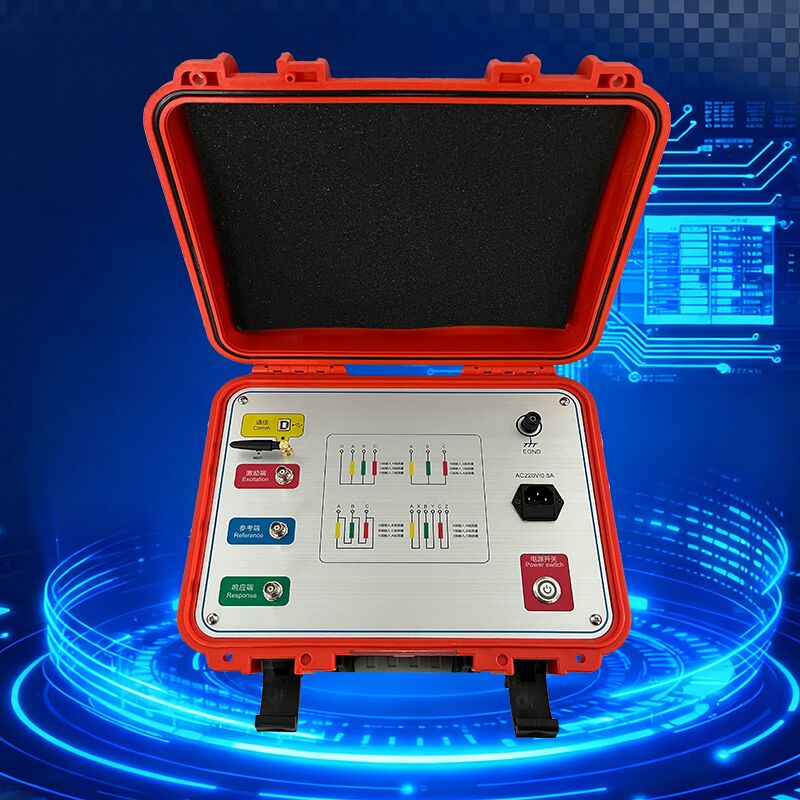

XHBX1501
Ikhtisar Produk
Ketika sebuah transformator dirancang dan dibangun, kumparan dan tata letak internalnya sudah ditetapkan. Untuk transformator multi-lilitan, kumparan yang cocok dalam kelas tegangan dan metode lilitan akan memiliki parameter Ci dan Li yang ditetapkan—sehingga respons domain frekuensinya tetap, dan pola frekuensi kumparan tiga fase dapat dibandingkan secara langsung.
Masalah seperti hubungan pendek (selama pengujian), kerusakan pengiriman (pergerakan kumparan), atau pelengkungan kumparan akibat tegangan elektromagnetik (selama gangguan) akan mengubah parameter terdistribusi lilitan. Hal ini mengacaukan ciri-ciri frekuensi asli transformator: pikirkan pergeseran amplitudo respons atau frekuensi resonansi. Penguji Lilitan Transformator kami menggunakan analisis respons untuk mendeteksi masalah ini secara non-destruktif—sangat cocok untuk memeriksa kerusakan internal pada transformator daya 63kV hingga 500kV.
Penguji mengukur bagaimana parameter lilitan merespons di berbagai frekuensi, kemudian menerjemahkan data tersebut menjadi wawasan tentang tingkat keparahan deformasi: ia melihat seberapa besar perubahannya, di mana/kapan respons frekuensi bergeser, dan tren keseluruhan. Dengan informasi ini, Anda dapat mengetahui apakah transformator rusak parah dan memerlukan perbaikan total.
Bahkan jika Anda tidak memiliki data frekuensi lama untuk transformator yang berfungsi, Anda masih dapat menilai kerusakan dengan membandingkan spektrum kumparan yang rusak. Namun, memiliki data lilitan asli, mempermudah pelacakan kinerja, menganalisis kecelakaan, dan merencanakan pemeliharaan.
Penguji ini memasangkan laptop dengan mikrokontroler chip tunggal untuk pengukuran yang sangat akurat. Ukurannya kecil, mudah digunakan (ikuti manual atau ikuti pelatihan singkat), dan memiliki semua alat uji/analisis yang Anda butuhkan—tidak diperlukan ahli teknologi.
Parameter Teknis
| Pengulangan uji sefase |
99.9% |
| Amplitudo keluaran sinyal |
±20V |
| Impedansi keluaran sinyal |
50Ω |
| Impedansi masukan sinyal |
1MΩ |
| Akurasi frekuensi pemindaian |
0.005% |
Karakteristik Kinerja
- Pengambilan sampel A/D 16-bit saluran ganda berkecepatan tinggi (kurva bentuk gelombang menunjukkan perubahan yang jelas selama pengujian di lokasi ketika sakelar keran diubah).
- Amplitudo keluaran sinyal dapat disesuaikan perangkat lunak, dengan amplitudo puncak maksimum ±10V.
- Komputer secara otomatis menganalisis hasil pengujian dan menghasilkan dokumen elektronik (Word).
- Instrumen ini memiliki sistem pengukuran ganda dengan kemampuan pengukuran frekuensi sapuan linier dan pengukuran frekuensi sapuan tersegmentasi, kompatibel dengan dua pendekatan teknis saat ini yang digunakan di China.
- Karakteristik amplitudo-frekuensi memenuhi spesifikasi teknis nasional untuk penguji karakteristik amplitudo-frekuensi. Sumbu horizontal (frekuensi) memiliki skala linier dan logaritmik, sehingga kurva yang dicetak dapat berupa kurva skala linier atau logaritmik, yang dapat dipilih pengguna sesuai dengan kebutuhannya.
