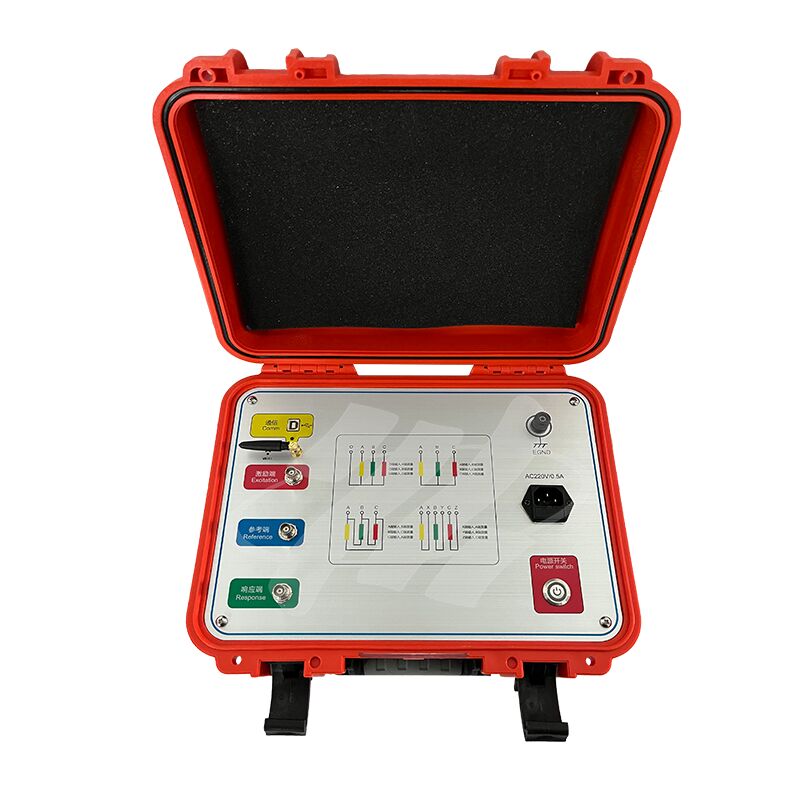

XHBX1501
Ikhtisar Produk
Setelah desain dan manufaktur transformator selesai, koil dan struktur internalnya diperbaiki. Untuk transformator multi-lilitan, koil dengan kelas tegangan dan metode lilitan yang sama akan memiliki parameter pasti (Ci, Li), yang mengarah pada respons karakteristik domain frekuensi yang tetap. Ini berarti spektrum frekuensi dari koil tiga fase sebanding.
Hubungan singkat antar-lilitan atau fase-ke-fase selama pengujian, dampak selama transportasi (menyebabkan perpindahan koil), atau deformasi koil akibat gaya elektromagnetik selama operasi hubung singkat/kesalahan akan mengubah parameter terdistribusi dari lilitan transformator. Hal ini selanjutnya memodifikasi karakteristik domain frekuensi asli, seperti perubahan amplitudo dalam respons frekuensi dan pergeseran frekuensi resonansi. Penguji Lilitan Transformator, yang dikembangkan berdasarkan metode analisis respons, adalah perangkat pengujian non-destruktif inovatif untuk kerusakan internal transformator. Cocok untuk mendeteksi kerusakan struktural internal pada transformator daya berperingkat dari 63kV hingga 500kV.
Penguji ini mengkuantifikasi perubahan respons dari parameter lilitan transformator di berbagai domain frekuensi. Ia menentukan tingkat deformasi lilitan internal dengan menganalisis besarnya perubahan parameter, amplitudo/wilayah pergeseran respons frekuensi, dan tren variasi ini. Hal ini memungkinkan pengguna untuk menilai apakah transformator telah mengalami kerusakan parah dan memerlukan perbaikan berdasarkan hasil pengukuran.
Untuk transformator operasional, tingkat keparahan kerusakan dapat dinilai dengan membandingkan spektrum karakteristik dari koil yang rusak—bahkan tanpa data karakteristik domain frekuensi historis. Tentu saja, memiliki data karakteristik lilitan asli memberikan dukungan yang lebih akurat dan andal untuk mengevaluasi pengoperasian transformator, analisis pasca-kerusakan, dan pemeliharaan.
Penguji Lilitan Transformator dilengkapi dengan sistem pengukuran presisi tinggi yang terdiri dari laptop dan mikrokontroler chip tunggal. Memiliki struktur yang ringkas, pengoperasian yang sederhana, dan fungsi pengujian/analisis yang komprehensif. Pengguna dapat mengoperasikannya secara mandiri setelah merujuk ke panduan pengguna atau menyelesaikan pelatihan jangka pendek.
Parameter Teknis
| Metode Pemindaian |
Distribusi Pemindaian Linier |
| Rentang pengukuran frekuensi sapuan |
(0.5kHz)-(1MHz), 2000 titik sapuan |
| Rentang pengukuran amplitudo |
(-120dB) hingga (+20dB) |
| Akurasi pengukuran amplitudo |
0.1dB |
| Akurasi frekuensi pemindaian |
0.005% |
| Impedansi masukan sinyal |
1MΩ |
Area Aplikasi:
* Sistem tenaga: pembangkitan, transmisi, transformasi, dan distribusi;
* Pabrik dan tambang: pabrik manufaktur skala besar dan berbagai perusahaan pertambangan;
* Metalurgi dan petrokimia: peleburan, industri kimia, pengolahan air, dll.;
* Transportasi: pelabuhan/kereta api/jalan raya/bandara dan penerangan jalan kota, dll.;
* Perusahaan dan institusi: departemen logistik perusahaan dan institusi besar;
* Industri konstruksi: perusahaan konstruksi dan manajemen properti besar;
* Pemasangan dan pengujian peralatan listrik: perusahaan pemasangan dan commissioning listrik dari berbagai tingkatan;
