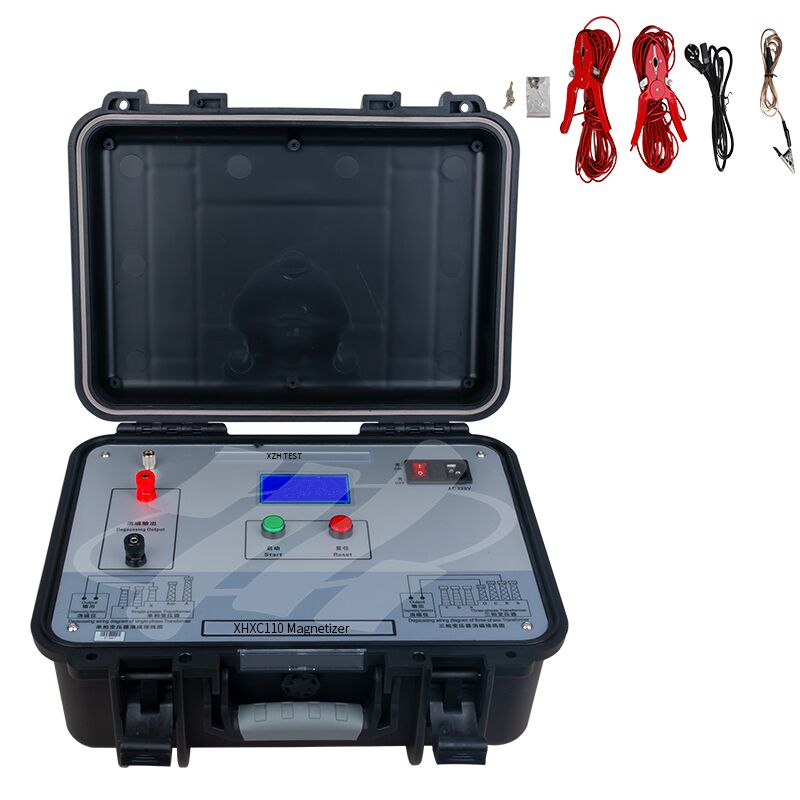

XHXC110 Power Transformer & Current Transformer Demagnetizer
XHXC110 adalah perangkat khusus yang dirancang untuk menghilangkan bahaya magnetisme residual di transformator daya besar dan transformator arus setelah pengujian resistensi DC.Ini memainkan peran penting dalam melindungi peralatan ini dari dampak arus masuk dan memastikan komisioning yang aman.
Karena histeresis yang melekat pada bahan ferromagnetik, magnetisme residu tetap ada di inti besi setelah operasi seperti pengukuran rasio putaran dan pengujian resistensi DC dari transformator daya.Magnetisme residual ini menyebabkan saturasi setengah siklus inti besi ketika trafo dioperasikan, menghasilkan harmonik yang substansial dalam arus eksitasi.Ini tidak hanya meningkatkan konsumsi daya reaktif trafo tetapi juga dapat memicu kesalahan operasi pelindung relayOleh karena itu, demagnetisasi harus dilakukan sebelum transformer mulai beroperasi untuk menjamin operasi yang aman dan normal.
Membangun pada seri produk asli, XHXC110 memiliki mode demagnetisasi otomatis yang ditambahkan, menghilangkan kebutuhan untuk operasi pengguna berulang.Modul kristal cair telah diperbesar untuk menampilkan informasi yang lebih kaya, dan mengadopsi desain operasi dua tombol: tombol merah untuk memilih dan mengatur ulang, dan tombol hijau untuk konfirmasi dan memulai, memastikan operasi yang lebih mudah.Waktu demagnetisasi telah dikurangi dari 30 menit asli menjadi kurang dari 4 menit.
Bahaya Magnetisme Sisa
- Memicu kesalahan operasi perangkat perlindungan relay trafo, yang menyebabkan kegagalan berulang dalam pengoperasian trafo;
- menyebabkan lonjakan tegangan ketika kesalahan sirkuit pendek di transformer garis keluar dibersihkan,menyebabkan kerusakan perlindungan trafo dan mengakibatkan pemadaman listrik total beban di semua sisi trafo;
- Inrush arus yang dihasilkan ketika transformator kosong di Substasiun A terhubung ke catu daya menginduksi "sympathetic inrush" di transformator operasi di Substasiun B dan C yang berdekatan,menyebabkan kesalahan pemicu dan pemadaman listrik skala besar;
- Arus masuk dapat merusak trafo dan pemutus sirkuit karena daya listrik yang berlebihan;
- Menginduksi switching overvoltage, merusak peralatan listrik;
- Komponen DC dalam arus masuk menyebabkan over-magnetisasi sirkuit transformer magnetik arus,mengurangi secara signifikan akurasi pengukuran dan kecepatan operasi yang benar dari perangkat perlindungan relay;
- Sejumlah besar harmonik dalam arus masuk sangat mencemari kualitas listrik jaringan listrik;
- Membuat tegangan jaringan naik atau turun tiba-tiba, mempengaruhi operasi normal peralatan listrik lainnya.
Karakteristik kinerja:
* Menggunakan teknologi dipatenkan Prinsip peredupan konversi frekuensi DC
* Transformer tiga fase mencapai demagnetisasi dengan demagnetisasi hanya fase B;
* Fitur penilaian stabilisasi arus otomatis dan akuisisi dan pemrosesan data AD 16-bit;
* Menawarkan mode demagnetisasi manual/otomatis;
* Kecepatan demagnetisasi yang cepat dikurangi dari 30 menit menjadi tidak lebih dari 4 menit per siklus;
* Efek demagnetisasi yang signifikan meningkat dari 80% menjadi lebih dari 90% per siklus;
* Dapat secara langsung memanfaatkan jalur uji daya DC saat ini, memfasilitasi integrasi dengan uji daya DC;
* Menggunakan antarmuka Cina yang jelas dengan tampilan real-time kemajuan demagnetisasi;
* Cocok untuk menghilangkan residu magnetisme di transformator daya besar dan transformator instrumen 35 kV dan di atas sebelum mulai beroperasi;khusus cocok untuk transformator kapasitas besar dengan tingkat tegangan 330kV dan di atas;
* Produk ini berukuran kecil dan ringan, membuatnya ideal untuk digunakan di lapangan.
