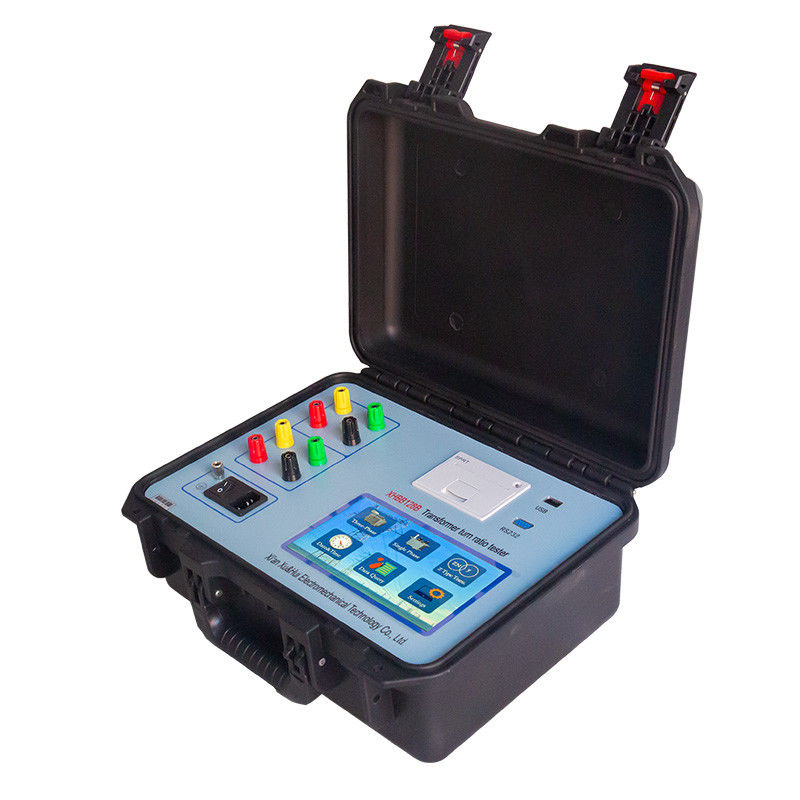

XHBB128B Transformer Turns Ratio Tester TTR Transformer Tester Dengan Kustomisasi

Dalam proses produksi transformator daya setengah jadi dan jadi, sebelum transformator yang baru dipasang dioperasikan dan sesuai dengan peraturan pengujian preventif Kementerian Tenaga Listrik, diperlukan untuk menguji rasio lilitan atau rasio tegangan transformator yang beroperasi, dan rasio lilitan transformator dapat diperiksa. Kebenarannya, kondisi pengubah tap, apakah transformator mengalami hubungan singkat antar lilitan, apakah transformator dapat dioperasikan secara paralel. Pembacaan jembatan rasio tradisional tidak intuitif, dan konversi hanya dapat dilakukan fase demi fase.

XHBB128B inipenguji rasio lilitan transformatormengatasi kekurangan pengujian jembatan Rasio transformasi Tradisional. Mudah dan intuitif untuk dioperasikan. Mengadopsi catu daya inverter presisi tiga fase, yang memiliki pengujian cepat dan akurasi tinggi.




1. Instrumen menggunakan catu daya inverter presisi tiga fase, bukan catu daya listrik satu fase sebagai tegangan pengukuran, yang menghilangkan pengaruh harmonik dari tegangan listrik selama pengukuran dan membuat pengukuran lebih akurat. Ketika sumber daya kerja adalah generator, itu tidak berpengaruh.
2. Mengadopsi tegangan output tiga fase, meningkatkan kecepatan pengujian, mengukur sudut antar fase, dan secara otomatis mengidentifikasi grup pengkabelan transformator 0-11.
3. Sangat cocok untuk berbagai jenis transformator, terutama untuk pengukuran transformator tipe-Z, transformator penyearah, transformator ground, transformator tungku listrik, transformator pergeseran fase, transformator keseimbangan, dll. Parameter pengukuran adalah yang paling komprehensif.
4. Catu daya inverter tiga fase presisi buatan sendiri diadopsi, yang memiliki perlindungan koneksi terbalik tegangan tinggi dan rendah, perlindungan hubungan singkat antar lilitan transformator, perlindungan pengubah tap tidak pada tempatnya, perlindungan hubungan singkat penuh output, dan meningkatkan stabilitas instrumen.
5. Setelah memasukkan parameter terukur, rasio transformator, nilai kesalahan, dan posisi tap pengubah tap dapat diukur secara otomatis, terutama untuk pengubah tap dengan tap asimetris, posisi pasti pengubah tap transformator juga dapat diukur secara akurat. Pengubah tap yang mampu mengukur 99 titik tap.
6. Menggunakan LCD layar sentuh warna definisi tinggi 7 inci, tampilan modular, setiap langkah operasi memiliki petunjuk bahasa Mandarin, tidak perlu manual, cukup lihat petunjuk LCD untuk menyelesaikan pengoperasian instrumen.
7. Instrumen memiliki output cetak, antarmuka U disk, dan antarmuka RS232, yang nyaman untuk kantor tanpa kertas.
8. Mengadopsi kotak plastik rekayasa multifungsi yang tahan terhadap dingin dan suhu, disegel dan tahan air, serta anti-jatuh dan tahan guncangan, yang nyaman untuk eksperimen lapangan.

1. Rentang uji: 0.9~10000
2. Akurasi pengukuran: ±0.1%+2 digit (0.9-500)
±0.2%+2 digit (501-2000)
                  ±0.5%+2 kata (2001-10000)
3. Resolusi: minimum 0.0001
4. Tegangan output: sesuaikan secara otomatis sesuai dengan beban
5. Catu daya: AC220V±10%   50±1Hz
6. Suhu sekitar: -10ºC~40ºC
7. Kelembaban relatif: ≤85%, tidak ada kondensasi
8. Dimensi; host: 360*290*170(mm) kotak kabel: 360*290*170(mm)
9. Berat: host 5.9KG kotak kabel: 5.65KG
