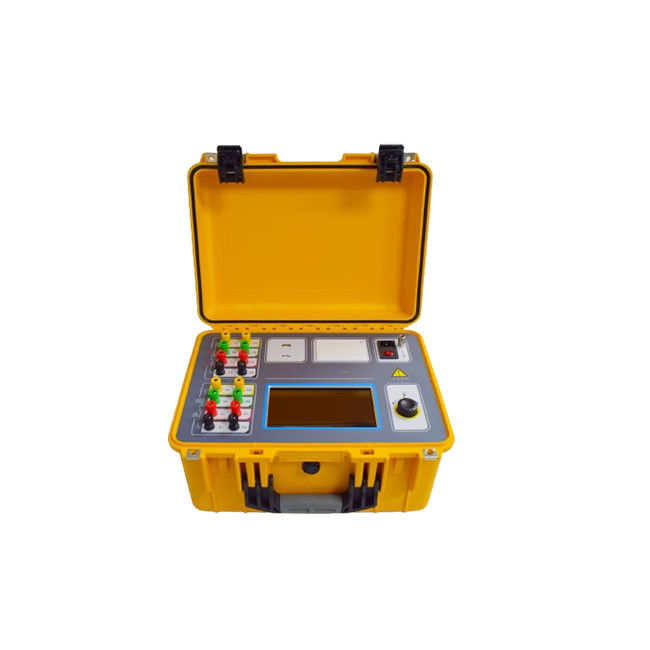

Penguji Resistansi Kumparan DC Transformator Tiga Fasa| XHZ1320
Resistansi DC transformator adalah item yang wajib diuji untuk produk setengah jadi, pengujian pabrik produk jadi, pemasangan, pengujian serah terima, dan pengujian preventif departemen daya dalam pembuatan transformator. Ini dapat secara efektif mendeteksi pemilihan material, pengelasan, bagian koneksi yang longgar, untaian yang hilang, kawat putus, dan cacat manufaktur kumparan transformator lainnya, serta bahaya tersembunyi yang ada setelah operasi. Untuk memenuhi kebutuhan pengukuran resistansi DC transformator yang cepat, XZH TEST telah mengembangkan penguji resistansi kumparan DC XHZ1320 generasi baru ini.
XHZ1320 mendukung pengujian simultan tiga fasa (untuk kumparan terhubung bintang dengan keluaran titik netral) dan pengujian satu fasa. Mengadopsi layar LCD besar 5,7 inci dengan petunjuk menu bahasa Inggris yang jelas, operasi yang mudah dan intuitif. Perlindungan back-EMF yang lengkap dan fungsi pembuangan otomatis memastikan keamanan peralatan dan operator. Dengan rentang suhu yang dapat diterapkan luas, akurasi tinggi, ketahanan guncangan, anti-interferensi, dan portabilitas, ini adalah instrumen yang ideal untuk mengukur resistansi DC transformator daya.
Aplikasi & Target Audiens:XHZ1320 diposisikan sebagai penguji resistansi kumparan DC tiga fasa yang ekonomis tanpa bantuan magnetisasi, melengkapi model XHZ1320AX magnetisasi/demagnetisasi kelas atas dalam kategori yang sama. Ini direkayasa untuk produsen transformator yang melakukan pengujian pabrik produk setengah jadi dan jadi, tim pemasangan dan komisioning transformator kecil dan menengah, departemen utilitas listrik yang melakukan pengujian preventif transformator distribusi, dan bengkel pemeliharaan yang membutuhkan pengukuran resistansi DC yang cepat, andal, dan ramah anggaran.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Model |
XHZ1320 |
| Arus Keluaran (Tiga Fasa) |
2 x 10A, 2 x 5A, 2 x 2A |
| Arus Keluaran (Satu Fasa) |
20A, 10A, 2A |
| Rentang Pengujian (Tiga Fasa) |
2 x 10A: 500μΩ ~ 500mΩ; 2 x 5A: 1mΩ ~ 1Ω; 2 x 2A: 2.5mΩ ~ 2.5Ω |
| Rentang Pengujian (Satu Fasa) |
20A: 250μΩ ~ 1Ω; 10A: 500μΩ ~ 2Ω; 2A: 2.5mΩ ~ 10Ω |
| Resolusi |
0.1μΩ |
| Akurasi Pengukuran |
± (0.2% pembacaan + 2 digit) |
| Suhu Lingkungan |
-10ºC ~ +50ºC |
| Kelembaban Lingkungan |
≤ 85% RH |
| Catu Daya Kerja |
AC 220V ± 10%, 50Hz ± 1Hz |
| Dimensi (P x L x T) |
420 x 250 x 340 mm |
| Berat |
15 kg |
Fitur Lanjutan
Untuk kumparan terhubung bintang dengan keluaran titik netral, instrumen dapat menguji resistansi DC fasa A0, B0, dan C0 secara bersamaan dalam mode tiga fasa, sangat menghemat waktu pengujian;
Menampilkan dan mencetak semua data pengujian kumparan tegangan tinggi, menengah, dan rendah, dan secara otomatis menghitung tingkat ketidakseimbangan tiga fasa;
Fungsi perlindungan back-EMF yang lengkap;
Fungsi pembuangan otomatis dan indikasi pembuangan mengurangi kesalahan operasi dan memastikan keamanan peralatan dan personel;
Dapat menyimpan secara permanen 500 grup data pengujian dan juga menyimpan data melalui flash drive USB;
Layar LCD besar 5,7 inci dengan petunjuk menu bahasa Inggris yang jelas; hasil pengujian dapat dicetak kapan saja;
Rentang suhu yang dapat diterapkan luas, akurasi tinggi, ketahanan guncangan, anti-interferensi, dan portabilitas yang mudah.
Panel Depan & Pengkabelan
IA, IB, IC, Io: terminal keluaran arus; UA, UB, UC, Uo: terminal masukan tegangan; kabel uji khusus mengintegrasikan kabel arus dan tegangan ke dalam penjepit uji yang sama, membuat pengkabelan sederhana dan nyaman;
Hubungkan empat penjepit uji (kuning, hijau, merah, hitam) ke A, B, C, O sisi tegangan tinggi transformator, atau a, b, c, o sisi tegangan rendah; jika hanya ada tiga bushing, penjepit hitam dapat dihilangkan tetapi hanya pengukuran resistansi satu kawat yang dapat dipilih;
Untuk transformator satu fasa, hubungkan penjepit kuning dan hitam ke sisi tegangan tinggi atau rendah dan pilih pengukuran resistansi satu fasa;
Operasi keyboard dengan tombol kembali, konfirmasi, simpan, dan pilih, ditambah tombol navigasi atas/bawah dan kiri/kanan; antarmuka USB untuk penyimpanan data U-disk dan buzzer untuk indikasi alarm pembuangan;
Sakelar daya dengan sekering terintegrasi, dan terminal grounding khusus yang harus di-grounding dengan andal sebelum pengujian.
FAQ
Q1: Untuk apa XHZ1320 digunakan?
Ini mengukur resistansi DC kumparan transformator, item yang wajib diuji untuk produk setengah jadi, pengujian pabrik produk jadi, pemasangan, pengujian serah terima, dan pengujian preventif departemen daya. Ini dapat secara efektif mendeteksi pemilihan material, pengelasan, bagian koneksi yang longgar, untaian yang hilang, dan kawat putus kumparan transformator, serta bahaya tersembunyi setelah operasi.
Q2: Apakah mendukung pengujian tiga fasa?
Ya. Untuk kumparan terhubung bintang dengan keluaran titik netral, instrumen dapat menguji resistansi DC fasa A0, B0, dan C0 secara bersamaan dengan keluaran 2 x 10A, 2 x 5A, atau 2 x 2A, sangat menghemat waktu pengujian. Ini juga mendukung pengujian satu fasa dengan keluaran 20A, 10A, atau 2A, dan secara otomatis menghitung tingkat ketidakseimbangan tiga fasa.
Q3: Berapa rentang pengukuran dan akurasinya?
Rentang tiga fasa: 2 x 10A mencakup 500μΩ ~ 500mΩ, 2 x 5A mencakup 1mΩ ~ 1Ω, 2 x 2A mencakup 2.5mΩ ~ 2.5Ω. Rentang satu fasa: 20A mencakup 250μΩ ~ 1Ω, 10A mencakup 500μΩ ~ 2Ω, 2A mencakup 2.5mΩ ~ 10Ω. Resolusi adalah 0.1μΩ dan akurasi adalah ± (0.2% pembacaan + 2 digit).
Q4: Bagaimana transformator dihubungkan?
Hubungkan empat penjepit uji (kuning, hijau, merah, hitam) ke A, B, C, O sisi tegangan tinggi transformator atau a, b, c, o sisi tegangan rendah. Kabel uji khusus mengintegrasikan kabel arus dan tegangan ke dalam penjepit yang sama untuk pengkabelan yang sederhana. Jika hanya ada tiga bushing, penjepit hitam dapat dihilangkan tetapi hanya pengukuran resistansi satu kawat yang dapat dipilih. Untuk transformator satu fasa, hubungkan penjepit kuning dan hitam ke sisi tegangan tinggi atau rendah.
Q5: Bagaimana data pengujian disimpan?
Instrumen dapat menyimpan secara permanen 500 grup data pengujian, dan juga dapat menyimpan data melalui flash drive USB melalui antarmuka USB (harap gunakan format FAT atau FAT32 dan jangan lepaskan flash drive selama penyimpanan). Hasil pengujian dapat ditampilkan pada LCD besar 5,7 inci dan dicetak kapan saja dengan printer bawaan.
