OTD & DDF Transformer Tester dengan layar sentuh LCD XHYS101

Name: OTD & DDF Transformer Tester dengan layar sentuh LCD XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an Shaanxi Tiongkok
Nama merek:	XZH TEST
Sertifikasi:	ISO CE
Nomor model:	XHYS101

Informasi Rinci

Tempat asal:

Xi'an Shaanxi Tiongkok

Nama merek:

XZH TEST

Sertifikasi:

ISO CE

Nomor model:

XHYS101

Menyoroti:

High Light

Menyoroti:

Tester Transformer LCD TFT layar besar

Penguji Transformer Delta Tan Minyak

Penguji Transformator Faktor Dissipasi Dielektrik

Trading Information

Kuantitas min Order:

1 buah

Harga:

Dapat dinegosiasikan

Kemasan rincian:

kemasan kayu

Waktu pengiriman:

5-8 HARI KERJA

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

3000unit/tahun

Deskripsi Produk

XHYS101 Penguji Kerugian Dielektrik Minyak Isolasiadalah instrumen khusus presisi tinggi yang dirancang untuk karakteristik komprehensif cairan isolasi yang digunakan dalam peralatan listrik.Hal ini secara akurat mengukur tiga parameter kualitas minyak kritis, OTD/DDF), permittivitas relatif, dan resistivitas volume DC memberikan profil dielektrik lengkap yang jauh melampaui pengujian tegangan pemecahan sederhana.Mengintegrasikan teknologi mikro komputer chip tunggal yang canggih, instrumen mencapai otomatisasi sepenuhnya tanpa pengawasan dari seluruh alur kerja pengujian: peningkatan suhu, pemeliharaan suhu yang tepat, pengambilan sampel data presisi tinggi, perhitungan matematis,tampilan hasil real-timeDengan tegangan uji AC hingga 2200V dan kontrol suhu dari 40°C sampai 120°C,XHYS101 adalah alat diagnostik definitif untuk penilaian kondisi minyak trafo, analisis penuaan, dan deteksi kontaminasi.

Spesifikasi Teknis

Parameter	Spesifikasi
Parameter yang Diukur
Jangkauan Kapasitas	5 pF 200 pF
Jangkauan Permittivitas Relatif	1.000 ¢ 30.000
Rentang Faktor Kerugian Dielektrik (Tan δ)	0.00001 100
Jangkauan resistivitas DC	2.5 MΩ·m 20 TΩ·m
Keakuratan Pengukuran
Permittivitas Relatif	± ((1 ∼ 10) % dari pembacaan
Faktor Kerugian Dielektrik	± ((5% dari pembacaan ± 0,0002)
Resistensi DC	± 10% dari pembacaan
Resolusi
Kapasitas	0.01 pF
Permittivitas Relatif	0.001
Faktor Kerugian Dielektrik	0.00001
Tegangan & Suhu Uji
Tegangan Uji AC	200 ‡ 2200V, diatur terus menerus, 50 Hz
Tegangan Uji DC	0 500V, tetap diatur
Kisaran suhu	40 ∼ 120°C
Keakuratan Suhu	± 0,5°C
Listrik & Pasokan
Tegangan Pasokan Daya	AC 220V ± 10%
Frekuensi catu daya	50 Hz / 60 Hz ± 1%
Konsumsi Daya	500 W

Fitur Kinerja Utama

Analisis Profil Dielektrik LengkapMengukur semua tiga parameter kualitas minyak kritis dalam satu uji otomatis: faktor kerugian dielektrik (tan δ / OTD / DDF), permisifitas relatif, dan resistivitas volume DC.Kumpulan data yang komprehensif ini memungkinkan penilaian penuaan minyak, kontaminasi oleh senyawa kutub, masuknya kelembaban, dan kandungan partikel konduktif jauh melampaui apa yang dapat ditunjukkan oleh tes BDV sederhana.
Otomatisasi yang sepenuhnya tidak diawasi¢ Mikrokomputer chip tunggal terintegrasi mengontrol seluruh alur kerja secara otomatis: peningkatan suhu ke target, pemeliharaan termal presisi pada titik pengaturan, pengambilan sampel data resolusi tinggi,Perhitungan real-time, dan hasil output.
Pengendalian Suhu Berjarak LuasPemanasan presisi dari 40°C sampai 120°C dengan akurasi ± 0,5°C memungkinkan karakteristik dielektrik yang tergantung pada suhu.Mengukur tan δ pada suhu tinggi mengungkapkan degradasi minyak yang mungkin tidak terlihat pada suhu sekitar.
Tegangan uji AC/DC gandaOutput AC yang dapat disesuaikan secara terus menerus (2002200V, 50Hz) untuk pengukuran kehilangan dielektrik dan permittivitas, ditambah output DC (0500V) untuk penentuan resistivitas volume.
Pengukuran resistivitas ultra-lebarRentang resistivitas DC dari 2,5 MΩ·m hingga 20 TΩ·m mencakup spektrum penuh dari minyak yang sangat terkontaminasi hingga cairan isolasi murni.
Layar sentuh LCD Resolusi TinggiTFT layar LCD besar dengan antarmuka sentuh memberikan visualisasi yang jelas dari data pengukuran dan hasil diagnostik, dengan penyimpanan data built-in untuk tren jangka panjang.

Gambar produk

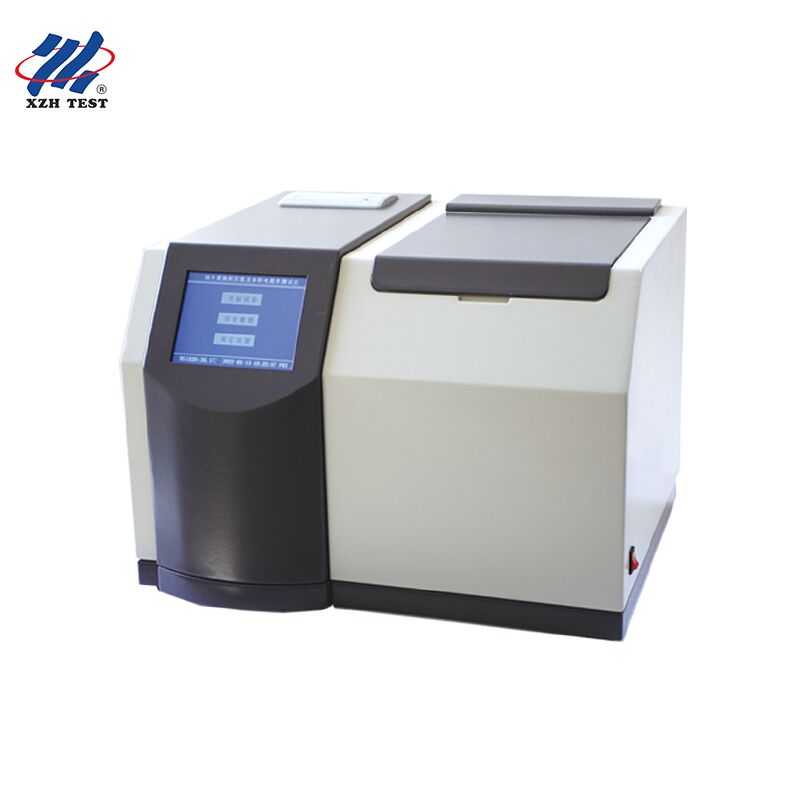

XHYS101 Insulating Oil Dielectric Loss Tester

Panduan pemecahan masalah

Isu A: "Singkat sirkuit gelas elektroda" ditampilkan
Periksa apakah alur penempatan elektroda dalam dan luar sejajar, dan periksa bahwa elektroda dalam tidak longgar.

Isu B: "Silakan lakukan Kalibrasi cangkir kosong" ditampilkan
Dibutuhkan ketika kapasitansi cangkir kosong berada di luar 60±5 pF. Penyebab yang mungkin: (a) elektroda yang ditempatkan dengan tidak benar; (b) cangkir minyak tidak bersih

Masalah C: Buzzer terdengar 5 kali dan instrumen kembali ke antarmuka power-on
(a) Memverifikasi kapasitansi cangkir kosong berada dalam kisaran 60±5 pF. (b) Periksa bahwa cangkir minyak diposisikan dengan benar dan tidak terjadi pelepasan.

Masalah D: resistivitas DC waktu elektrokimia tetap tetap pada 60 detik
Periksa jam internal instrumen berjalan dengan benar; sesuaikan jam jika perlu.

Masalah E: Angka paling signifikan dari parameter tegangan diatur tidak nol
Gunakan tombol [Menurunkan] untuk menurunkan nilai tegangan yang ditetapkan, kemudian gunakan tombol [Ningkatkan] untuk menyesuaikan ke nilai yang diinginkan.

Pertanyaan yang Sering Diajukan

T1: Apakah penguji ini cocok untuk spesialis pemantauan kondisi minyak trafo?

Ya, XHYS101 adalah instrumen definitif untuk program pemantauan kondisi minyak yang melampaui pengujian tegangan kerusakan dasar.instrumen ini mengukur tan δ (faktor kerugian dielektrik) dan resistivitas DC parameter yang mengungkapkan degradasi minyak tahap awal dari oksidasi, tekanan termal, dan akumulasi kontaminan kutub.Spesialis pemantauan kondisi dapat melacak parameter ini dari waktu ke waktu untuk memprediksi sisa umur minyak dan membangun anggaran penggantian minyak berbasis bukti.

T2: Dapatkah laboratorium penelitian tegangan tinggi menggunakan ini untuk karakterisasi bahan?

Laboratorium penelitian yang mengembangkan cairan isolasi baru ester sintetis, ester alami, nanofluid,dan dielektrik campuran memerlukan instrumen yang mampu karakteristik dielektrik yang tepat di seluruh suhu. rentang XHYS101 ′ 40 ′ 120 ° C dengan akurasi ± 0,5 ° C dan akurasi ± 5% tan δ memberikan data kualitas publikasi.Pengukuran resistivitas DC hingga 20 TΩ·m sangat berharga untuk menggambarkan cairan sintetis ultra-murni yang digunakan dalam aplikasi HVDC.

T3: Bagaimana ia melayani perusahaan analisis kegagalan forensik listrik?

Ketika transformator gagal, penyelidik forensik perlu menentukan penyebab dan kondisi minyak adalah bukti kunci.tan δ yang tinggi dengan resistivitas rendah menunjukkan kontaminasi konduktif dari busur; peningkatan tan δ dengan resistivitas normal menunjukkan oksidasi; perubahan permittivitas dapat menunjukkan masuknya kelembaban.memberikan bukti forensik yang komprehensif untuk klaim asuransi dan dukungan litigasi.

T4: Apakah cocok untuk konsultan perpanjangan umur trafo dan manajemen aset?

Konsultan manajemen aset yang memberikan saran tentang perpanjangan umur trafo versus keputusan penggantian membutuhkan data obyektif untuk membenarkan rekomendasi jutaan dolar.Pengukuran kehilangan dielektrik dan resistivitas XHYS101 ′s memberikan data kondisi minyak butiran yang diperlukan untuk memodelkan sisa umur yang berguna. Tan δ tren pada suhu tinggi mengungkapkan degradasi kertas isolasi yang berkorelasi dengan tingkat polimerisasi (DP)

T5: Bisakah spesialis pemulihan minyak menggunakan ini untuk memverifikasi efektivitas perawatan?

Perusahaan pemulihan minyak yang memproses minyak trafo bekas melalui penyaringan, penguras gas, dan pengolahan tanah liat harus menunjukkan bahwa minyak yang direklamasi memenuhi spesifikasi.XHYS101 memberikan profil dielektrik lengkap sebelum dan sesudah: pengukuran awal mengukur tingkat kontaminasi, dan pengukuran pasca-reklamasi memverifikasi pemulihan ke batas yang dapat diterima.Peningkatan yang didokumentasikan ini membenarkan investasi pemulihan dan memberikan jaminan kualitas bahwa minyak yang direkondisi akan berfungsi secara andal dalam layanan.
