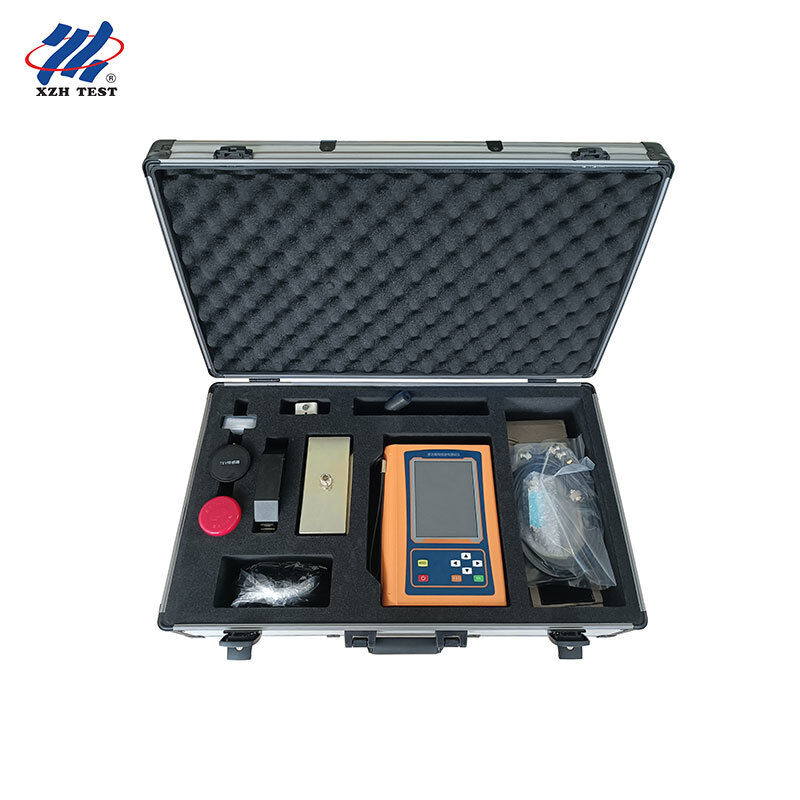

Penguji Pelepasan Parsial Multifungsi untuk Diagnostik Isolasi| XHJF801B

Name: Penguji Pelepasan Parsial Multifungsi untuk Diagnostik Isolasi| XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE/ISO
Nomor model:	XHJF801B

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE/ISO

Nomor model:

XHJF801B

Menyoroti:

High Light

Menyoroti:

penguji diagnostik isolasi

penguji pelepasan parsial transformator

uji pabrik XHJF801B

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

1000 Unit Per Tahun

Deskripsi Produk

XHJF801B adalah penguji pelepasan parsial (PD) multifungsi yang dibangun untuk diagnostik isolasi di lingkungan pabrik dan laboratorium. Menggabungkan deteksi ultrasonik kontak (AE), ultra-frekuensi tinggi (UHF), frekuensi tinggi (HF), dan tegangan bumi transien (TEV) dengan analisis resolusi fase PRPD/PRPS, alat ini memberikan produsen transformator dan switchgear, laboratorium pengujian pihak ketiga, dan lembaga penelitian alat yang tepat untuk pengujian penerimaan pabrik, uji tipe, dan evaluasi kondisi isolasi jangka panjang.

Target Audiens

Dirancang untuk produsen, laboratorium & institut pengujian:

Produsen transformator, switchgear, dan GIS yang melakukan pengujian penerimaan pabrik & uji tipe
Laboratorium pengujian pihak ketiga dan institut penelitian untuk diagnostik isolasi
Tim inspeksi kualitas peralatan listrik yang mengevaluasi penuaan dan cacat isolasi

Fitur Utama

Empat saluran deteksi: AE ultrasonik, UHF, HF, dan TEV untuk analisis isolasi yang komprehensif
Analisis resolusi fase PRPD dan PRPS untuk identifikasi sumber pelepasan yang tepat
Ultrasonik kontak mencakup peralatan SF6 (20~80kHz) dan berisi oli (80~200kHz)
Resolusi tinggi 0,1dB di semua sensor untuk data pengukuran yang berulang
Penyimpanan data, tampilan, penghapusan, dan perekaman gelombang untuk laporan pengujian
Ambang batas alarm multi-level dengan tampilan amplitudo berkode warna
Baterai lithium berkapasitas besar dan unit utama ringkas seberat 1,35kg untuk pengaturan pengujian yang fleksibel
Sistem operasi tertanam Linux yang mendukung ekspansi dan integrasi fungsi di masa mendatang

Aplikasi

Pengujian penerimaan pabrik (FAT) transformator, switchgear, dan GIS
Lokasi cacat isolasi dan uji tipe di laboratorium
Diagnostik peralatan listrik berinsulasi gas SF6 dan berisi oli
Evaluasi penuaan isolasi jangka panjang untuk institut penelitian

Spesifikasi Teknis

Sensor / Parameter	Spesifikasi
Ultrasonik Tanpa Kontak (AA)	Pusat 40kHz ±1kHz; rentang -7~68dBuV; resolusi 0,1dB
Ultrasonik Kontak (AE)	20~80kHz (SF6) / 80~200kHz (oli); dinamis 60dB; resolusi 0,1dB
Tegangan Bumi Transien (TEV)	3MHz~100MHz; rentang 0~60dBmV; resolusi 0,1dB
Ultra-Frekuensi Tinggi (UHF)	300MHz~1500MHz; rentang -70~-10dBm; resolusi 0,1dBm
Frekuensi Tinggi (HF)	0,3MHz~30MHz; rentang 0~70dB; penguatan -30~20dB; input 50Ω
Lingkungan Operasi	-20°C~50°C; kelembaban 0~85%
Tampilan	LCD TFT warna 5,6 inci, 480×640
Dimensi / Berat	230×170×48mm; 1,35kg
Daya Tahan Baterai	Sekitar 6 jam (baterai lithium berkapasitas besar)

FAQ

Bisakah XHJF801B digunakan untuk pengujian penerimaan pabrik transformator?

Ya. Saluran ultrasonik kontaknya (AE) mencakup 80~200kHz untuk peralatan berisi oli, dan saluran HF (0,3~30MHz) mengukur pelepasan pada kabel grounding, membuatnya cocok untuk FAT transformator dan diagnostik isolasi.

Apakah mendukung analisis PRPD/PRPS untuk laporan diagnostik?

Ya. Instrumen menyediakan jendela analisis linier fase, PRPD, dan PRPS, memungkinkan identifikasi sumber pelepasan yang jelas dan mendukung laporan diagnostik isolasi profesional.

Berapa resolusi dan akurasi pengukuran?

Semua saluran deteksi menawarkan resolusi 0,1dB (0,1dBm untuk UHF) dengan kesalahan linearitas di bawah ±20%, memastikan data pengukuran yang berulang dan presisi tinggi.

Banda frekuensi apa saja yang dicakupnya untuk berbagai jenis peralatan?

AE: 20~80kHz (SF6) dan 80~200kHz (berisi oli); UHF: 300MHz~1500MHz; HF: 0,3MHz~30MHz; TEV: 3MHz~100MHz, mencakup GIS, transformator, switchgear, dan kabel.

Bisakah data diekspor untuk laporan pengujian pihak ketiga?

Ya. Data pengujian dan rekaman gelombang dapat disimpan dan diekspor ke drive USB (FAT32), memungkinkan integrasi yang mudah ke dalam laporan pengujian pabrik dan dokumentasi sertifikasi pihak ketiga.
