Penguji Pelepasan Muatan Parsial Multifungsi untuk Deteksi Langsung di Lokasi|XHJF801B

Name: Penguji Pelepasan Muatan Parsial Multifungsi untuk Deteksi Langsung di Lokasi|XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE/ISO
Nomor model:	XHJF801B

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE/ISO

Nomor model:

XHJF801B

Menyoroti:

High Light

Menyoroti:

penguji pelepasan muatan parsial di lokasi

detektor PD switchgear

deteksi langsung XHJF801B

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

1000 Unit Per Tahun

Deskripsi Produk

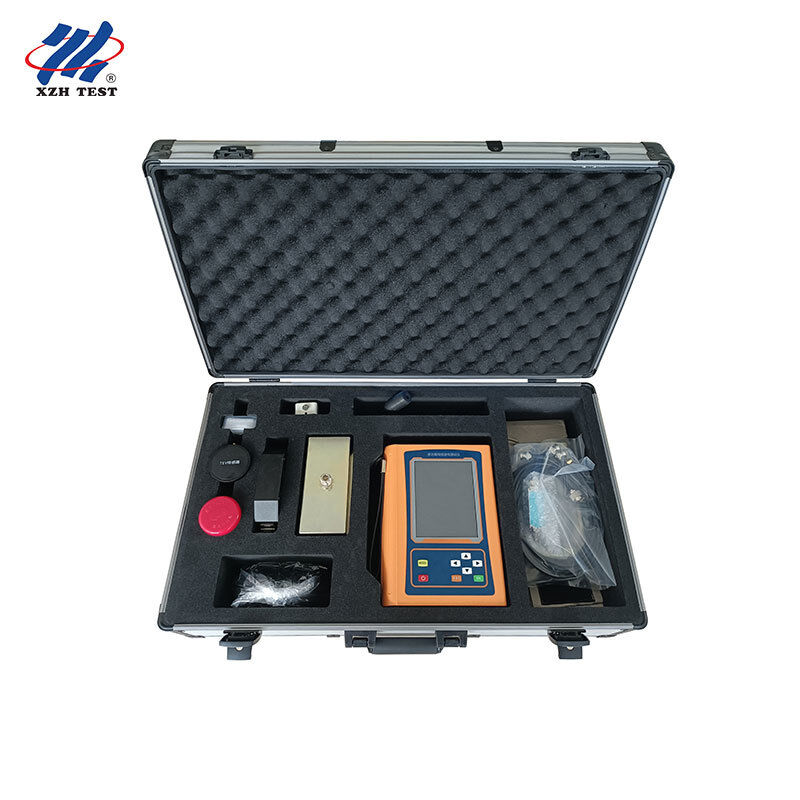

XHJF801B adalah penguji pelepasan parsial (PD) multifungsi empat-dalam-satu yang direkayasa untuk deteksi langsung di lokasi pada peralatan listrik tegangan tinggi. Mengintegrasikan deteksi ultrasonik (AA/AE) tanpa kontak/kontak, tegangan bumi transien (TEV), frekuensi tinggi (HF), dan frekuensi sangat tinggi (UHF), alat ini memungkinkan kru utilitas dan tim pemeliharaan gardu induk untuk dengan cepat menemukan cacat isolasi pada switchgear, GIS, transformator, dan sistem kabel selama operasi bertegangan, mengurangi pemadaman yang tidak terencana dan meningkatkan keandalan jaringan.

XHJF801B

Target Audiens

Dirancang untuk tim inspeksi lapangan & deteksi langsung:

Kru O&M gardu induk & jaringan distribusi yang melakukan inspeksi PD bertegangan (langsung)

Tim pemeliharaan jalur kabel yang menguji sambungan kabel, terminasi, dan kabel berpelindung

Insinyur lapangan utilitas listrik yang melakukan pemeliharaan berbasis kondisi (CBM) pada switchgear dan GIS

Fitur Utama

Deteksi empat-dalam-satu: ultrasonik (AA/AE), TEV, HF, dan UHF dalam satu instrumen genggam

Pemrosesan sinyal RF & frekuensi tinggi tingkat lanjut untuk sensitivitas tinggi dan anti-interferensi di lokasi

Sensor kopling udara tanpa kontak bawaan; sensor ultrasonik kopling permukaan eksternal opsional

Jendela analisis fase-linear, PRPD, dan PRPS untuk diagnosis pelepasan yang intuitif

Penyimpanan data, penayangan, penghapusan, dan perekaman bentuk gelombang untuk pelaporan di lokasi

Ambang batas perhatian/alarm multi-tingkat dengan prompt amplitudo berkode warna

Baterai lithium berkapasitas besar untuk operasi lapangan berkelanjutan selama 6~8 jam

Sistem operasi tertanam Linux untuk ekspansi fungsi di masa mendatang yang nyaman

Aplikasi

Deteksi langsung di lokasi pada switchgear (kabinet sakelar) dan GIS

Sambungan kabel, terminasi, dan isolasi kabel tegangan tinggi

Transformator daya dan bushing selama inspeksi bertegangan

Busbar, isolator, dan peralatan listrik bertegangan lainnya

Spesifikasi Teknis

Sensor / Parameter	Spesifikasi
Ultrasonik Tanpa Kontak (AA)	Pusat 40kHz ±1kHz; rentang -7~68dBuV; resolusi 0,1dB
Ultrasonik Kontak (AE)	20~80kHz (SF6) / 80~200kHz (minyak); dinamis 60dB; resolusi 0,1dB
Tegangan Bumi Transien (TEV)	3MHz~100MHz; rentang 0~60dBmV; resolusi 0,1dB
Frekuensi Sangat Tinggi (UHF)	300MHz~1500MHz; rentang -70~-10dBm; resolusi 0,1dBm
Frekuensi Tinggi (HF)	0,3MHz~30MHz; rentang 0~70dB; penguatan -30~20dB; input 50Ω
Lingkungan Operasi	-20°C~50°C; kelembaban 0~85%
Tampilan	LCD TFT warna 5,6 inci, 480×640
Dimensi / Berat	230×170×48mm; 1,35kg
Daya Tahan Baterai	Sekitar 6 jam (baterai lithium berkapasitas besar)

FAQ

Peralatan apa yang dapat diuji oleh XHJF801B di lokasi?

Mencakup switchgear, GIS, transformator daya, bushing, kabel tegangan tinggi, dan sambungan kabel. Dengan empat metode deteksi (ultrasonik, TEV, HF, dan UHF), alat ini beradaptasi dengan berbagai jenis peralatan dan kondisi lapangan.

Bisakah ia melakukan deteksi langsung (bertegangan) tanpa pemadaman?

Ya. XHJF801B dirancang untuk deteksi langsung yang non-intrusif sesuai dengan spesifikasi teknis deteksi langsung. Sensor ditempatkan di dekat permukaan peralatan atau kabel grounding, sehingga tidak diperlukan pemadaman listrik.

Metode deteksi mana yang harus saya gunakan untuk switchgear?

Untuk switchgear, TEV (tegangan bumi transien) dan ultrasonik (AA/AE) adalah metode utama. TEV mendeteksi pelepasan internal pada permukaan kabinet, sementara ultrasonik menemukan pelepasan permukaan dan korona.

Berapa lama daya tahan baterai untuk inspeksi seharian penuh?

Baterai lithium berkapasitas besar memberikan daya tahan sekitar 6 jam operasi berkelanjutan dengan sekali pengisian daya, cukup untuk satu giliran penuh inspeksi lapangan. Waktu pengisian daya sekitar 2~4 jam.

Bisakah ia menyimpan data dan bentuk gelombang untuk laporan inspeksi saya?

Ya. Mendukung penyimpanan data, penayangan, dan penghapusan, ditambah perekaman bentuk gelombang. File dapat diekspor ke drive USB (FAT32) untuk pelaporan dan pengarsipan.
