Portable Transformer Tester dengan Wireless Interface untuk XHBX1501

Name: Portable Transformer Tester dengan Wireless Interface untuk XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an Shaanxi Tiongkok
Nama merek:	XZH TEST
Sertifikasi:	ISO CE
Nomor model:	XHBX1501

Informasi Rinci

Tempat asal:

Xi'an Shaanxi Tiongkok

Nama merek:

XZH TEST

Sertifikasi:

ISO CE

Nomor model:

XHBX1501

Menyoroti:

High Light

Menyoroti:

Wireless Bluetooth Interface Transformer Tester

Peralatan pengujian transformer antarmuka Wi-Fi nirkabel

Analis Transformer Portable

Trading Information

Kuantitas min Order:

1set

Kemasan rincian:

kemasan kayu

Waktu pengiriman:

5-8 HARI KERJA

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

3000unit/tahun

Deskripsi Produk

XHBX1501 Penganalisis Deformasi Belitan Transformator adalah instrumen Frequency Response Analysis (FRA) portabel yang dikendalikan PC, dirancang untuk deteksi non-destruktif terhadap kerusakan mekanis internal pada transformator daya dengan rating 63kV hingga 500kV. Setiap belitan transformator memiliki tanda respons frekuensi unik yang ditentukan oleh parameter kapasitansi (Ci) dan induktansi (Li) terdistribusinya. Peristiwa yang secara fisik menggeser belitan — seperti kerusakan hubung singkat, benturan transportasi, atau gaya elektromagnetik — mengubah tanda-tanda ini. XHBX1501 menggunakan arsitektur laptop-plus-mikrokontroler untuk pengukuran presisi tinggi, mentransmisikan data melalui Bluetooth atau Wi-Fi ke PC pendamping yang secara otomatis memproses hasil, menghasilkan laporan format Word profesional, dan mengarsipkan tanda dasar untuk tren kondisi jangka panjang. Kemampuan pengukuran mode ganda — menggabungkan metode sapuan frekuensi linier dan sapuan frekuensi tersegmentasi — memastikan kompatibilitas dengan praktik industri Tiongkok yang sudah mapan dan yang baru muncul.

XH1501 vs Seri XH1502: XHBX1501 adalah konfigurasi nirkabel yang dikendalikan PC yang menawarkan konektivitas Bluetooth/Wi-Fi, sapuan mode ganda (linier + tersegmentasi), dan pembuatan laporan Word otomatis. XHBX1502 adalah konfigurasi layar sentuh mandiri dengan LCD bawaan, sapuan berbasis DDS, dan output sinyal ±20V yang lebih tinggi.

Spesifikasi Teknis

Parameter	Spesifikasi
Kinerja Pengukuran
Pengulangan Uji Fase-Dalam	99,9%
Akurasi Pemindaian Frekuensi	0,005%
Sampling Analog-ke-Digital	A/D kecepatan tinggi 16-bit dua saluran
Tampilan Skala Frekuensi	Linier dan logaritmik (dapat dipilih pengguna)
Karakteristik Sinyal
Amplitudo Output Sinyal	±20 V (dapat disesuaikan perangkat lunak, puncak maks ±10V)
Impedansi Output Sinyal	50 Ω
Impedansi Input Sinyal	1 MΩ
Konektivitas & Data
Antarmuka Nirkabel	Bluetooth + Wi-Fi (nirkabel ganda)
Arsitektur Kontrol	Laptop PC + mikrokontroler (MCU)
Format Laporan	Dokumen yang dibuat otomatis
Mode Sapuan	Sapuan linier + sapuan tersegmentasi (mode ganda)
Aplikasi & Fisik
Rating Transformator yang Berlaku	63 kV – 500 kV
Enklosur	Kotak instrumen paduan aluminium (merah)
Portabilitas	Desain ringkas dan ringan untuk penerapan lapangan

Fitur Kinerja Utama

Konektivitas Nirkabel Ganda — Antarmuka Bluetooth dan Wi-Fi simultan menyediakan transmisi data nirkabel yang fleksibel ke laptop kontrol, menghilangkan sambungan kabel antara instrumen dan PC untuk pengaturan ruang kerja gardu induk yang lebih aman dan rapi.
Sapuan Frekuensi Mode Ganda — Menggabungkan kemampuan pengukuran sapuan frekuensi linier dan sapuan frekuensi tersegmentasi dalam satu instrumen, memastikan kompatibilitas dengan dua pendekatan teknis utama yang saat ini diadopsi di industri daya Tiongkok. Pengguna dapat memilih mode optimal untuk setiap skenario pengujian.
Arsitektur yang Dikendalikan PC dengan Presisi MCU — Kontrol laptop yang dipasangkan dengan mikrokontroler chip tunggal khusus menggabungkan presisi pengukuran perangkat keras tertanam dengan kemampuan pemrosesan data, penyimpanan, dan visualisasi PC penuh — memungkinkan analisis komparatif yang kompleks tanpa batasan tampilan instrumen.
Laporan Profesional yang Dibuat Otomatis — Perangkat lunak pendamping secara otomatis menganalisis hasil pengujian dan menghasilkan dokumen elektronik lengkap dalam format, termasuk plot respons frekuensi, analisis deviasi, dan kesimpulan diagnostik — siap untuk didistribusikan segera sebagai catatan komisioning atau laporan pemeliharaan.
A/D Kecepatan Tinggi 16-Bit Dua Saluran — Sampling analog-ke-digital resolusi tinggi menangkap perubahan bentuk gelombang yang halus — bahkan peristiwa peralihan pengubah tap menghasilkan variasi kurva yang terlihat jelas selama pengujian di lokasi, memberikan konfirmasi real-time tentang sensitivitas pengukuran.
Tampilan Frekuensi Linier/Logaritmik yang Dapat Dipilih — Sumbu frekuensi horizontal mendukung penskalaan linier dan logaritmik, memungkinkan pengguna memilih mode tampilan yang paling menyoroti wilayah frekuensi yang paling relevan dengan tujuan diagnostik mereka.
Amplitudo Sinyal yang Dapat Disesuaikan Perangkat Lunak — Amplitudo sinyal output dikontrol melalui perangkat lunak dengan amplitudo puncak maksimum ±10V, memungkinkan optimasi tingkat penggerak untuk berbagai ukuran transformator dan konfigurasi belitan.
Diagnostik Independen dari Basis Garis — Bahkan tanpa data respons frekuensi historis untuk transformator yang diketahui sehat, analisis komparatif spektrum antara kumparan yang rusak dan sehat memungkinkan penilaian kerusakan. Data frekuensi belitan asli, jika tersedia, secara signifikan meningkatkan pelacakan kinerja jangka panjang dan perencanaan pemeliharaan prediktif.

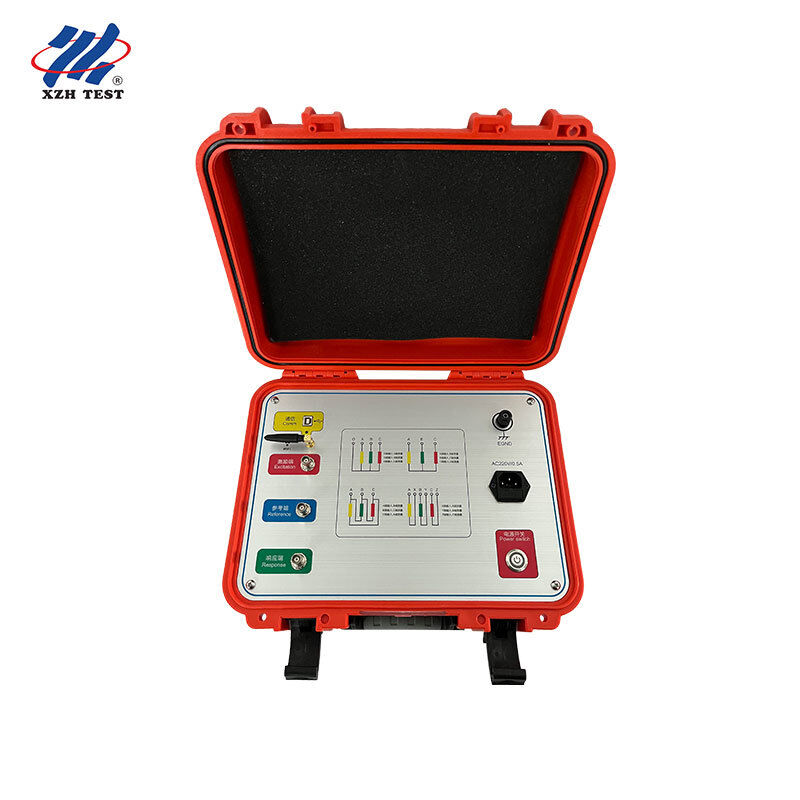

Gambar Produk

XHBX1501

Pertanyaan yang Sering Diajukan

T1: Apakah penganalisis ini cocok untuk penyedia layanan pengujian dan diagnostik lapangan seluler?

Ya, XHBX1501 dirancang khusus untuk penyedia layanan diagnostik seluler yang bepergian ke berbagai gardu induk klien. Arsitektur berbasis laptop berarti teknisi lapangan dapat membawa satu laptop standar untuk mengontrol instrumen di semua lokasi klien — tidak perlu mempelajari antarmuka instrumen berpemilik. Konektivitas nirkabel Bluetooth/Wi-Fi menghilangkan bahaya tersandung kabel di ruang kerja gardu induk, sementara laporan Word yang dibuat otomatis menghasilkan dokumentasi profesional yang siap untuk klien di tempat. Kemampuan sapuan mode ganda memastikan kompatibilitas terlepas dari standar industri Tiongkok mana yang diikuti klien tertentu.

T2: Bisakah instrumen ini mendukung pemantauan jarak jauh dengan pengumpulan data nirkabel?

Tentu saja. Antarmuka nirkabel ganda XHBX1501 (Bluetooth + Wi-Fi) memungkinkan skenario penerapan yang fleksibel yang tidak dapat ditandingi oleh instrumen mandiri. Teknisi dapat memposisikan instrumen di terminal transformator sambil mengoperasikan laptop kontrol dari jarak yang aman, atau bahkan dari dalam ruang kontrol gardu induk. Antarmuka Wi-Fi mendukung konektivitas jarak jauh untuk skenario di mana operator perlu menjaga jarak fisik dari peralatan yang berenergi, dan laporan Word yang dibuat otomatis dapat segera dikirimkan melalui email ke tim teknik jarak jauh untuk diagnosis kolaboratif tanpa penundaan pasca-pemrosesan.

T3: Bagaimana cara kerjanya untuk program penilaian infrastruktur transformator yang menua?

Utilitas dengan armada besar transformator yang menua memerlukan penilaian kondisi yang sistematis dan hemat biaya untuk memprioritaskan anggaran penggantian dan perbaikan. Arsitektur berbasis laptop XHBX1501 ideal untuk program-program ini: satu laptop standar dapat berfungsi sebagai platform kontrol untuk beberapa instrumen yang diterapkan di berbagai gardu induk, dengan semua data pengujian terpusat dalam database umum. Sapuan mode ganda memastikan kompatibilitas dengan basis garis perbandingan lama (biasanya sapuan linier) dan analisis sapuan tersegmentasi modern, memungkinkan tren yang bermakna bahkan ketika pengukuran historis diambil dengan generasi instrumen yang berbeda.

T4: Apakah ini sesuai untuk institusi pendidikan dan penelitian teknik elektro?

Universitas dan lembaga penelitian yang mengajarkan teknik tegangan tinggi dan diagnostik transformator mendapat manfaat dari arsitektur XHBX1501 yang dikendalikan PC. Siswa dapat mengamati seluruh alur kerja pengukuran dan analisis di layar laptop selama demonstrasi laboratorium, memahami tidak hanya eksekusi pengujian tetapi juga prinsip-prinsip respons frekuensi yang mendasarinya. Laporan Word yang dibuat otomatis dengan set data lengkap mendukung proyek penelitian pascasarjana yang memerlukan bukti eksperimental yang terdokumentasi, sementara kemampuan sapuan mode ganda memungkinkan studi komparatif antara metodologi sapuan linier dan tersegmentasi — berharga untuk publikasi akademik tentang teknik diagnostik FRA.

T5: Bisakah konsultan teknik elektro independen menggunakannya untuk survei kondisi transformator?

Konsultan teknik independen yang melakukan survei kondisi transformator untuk berbagai klien utilitas, industri, dan komersial memerlukan instrumen yang menghasilkan hasil yang terstandarisasi dan profesional. Pembuatan laporan Word otomatis XHBX1501 menghilangkan penulisan laporan manual yang memakan waktu yang biasanya mengikuti pengujian lapangan, memungkinkan konsultan untuk memberikan laporan akhir kepada klien sebelum meninggalkan lokasi. Konektivitas nirkabel memungkinkan konsultan mengoperasikan laptop dari zona aman sementara instrumen melakukan sapuan di terminal transformator, dan kemampuan pengukuran mode ganda berarti satu instrumen melayani semua klien terlepas dari standar teknis pilihan mereka.
