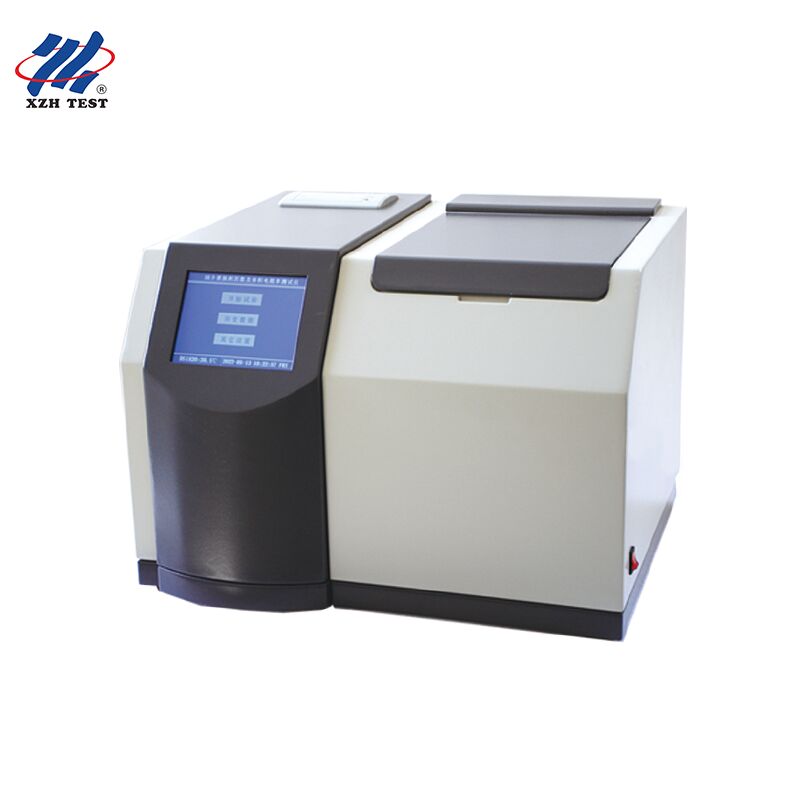

OTD & DDF Transformer Tester dengan LCD Touchscreen

XHYS101

XHYS101 Insulating Oil Dielectric Loss Tester berfungsi sebagai peralatan khusus untuk pengukuran akurat nilai kerugian dielektrik, permittivitas relatif,dan resistivitas volume cairan isolasi yang diterapkan pada perangkat listrikDengan mengintegrasikan teknologi mikro komputer chip tunggal yang canggih, instrumen ini mewujudkan otomatisasi tanpa pengawasan dari seluruh alur kerja pengujian, yang mencakup peningkatan suhu,pemeliharaan suhu yang tepat, pengambilan sampel data presisi tinggi, operasi matematis, tampilan hasil real-time, pencetakan laporan, dan penyimpanan data jangka panjang.

Spesifikasi Teknis

☆ Tegangan catu daya: AC 220V ± 10%

☆ Frekuensi catu daya: 50Hz/60Hz ± 1%

☆ Jangkauan pengukuran: Kapasitas: 5pF~200pF

Permittivitas relatif: 1.000 ¢30.000

Faktor Kerugian Dielektrik: 0,00001 ‰ 100

Resistensi DC: 2,5 MΩm20 TΩm

Keakuratan pengukuran: Permittivitas relatif: ± 1 × 10) % dari pembacaan

Faktor Kerugian Dielektrik: ± ((5% dari pembacaan ± 0,0002)

Resistensi DC: ± 10% dari pembacaan

Resolusi: Kapasitas: 0.01pF

Permittivitas relatif: 0.001

Faktor Kehilangan Dielektrik: 0.00001

Jangkauan pengukuran suhu: 40~120°C

Kesalahan Pengukuran Suhu: ±0,5°C

Tegangan Uji AC: 200-2200V, terus diatur, frekuensi 50Hz

Tegangan uji DC: 0 ∼ 500V, dapat disesuaikan secara terus menerus

Konsumsi daya: 500W

Penyelesaian masalah
1. Layar menampilkan "Electrode cup short circuit".
Jawaban: Pertama, periksa apakah alur penempatan elektroda dalam dan luar sejajar, kemudian periksa apakah "elektrod dalam" longgar..
2. Layar menampilkan "Silakan lakukan [Kalibrasi cangkir kosong]".
Jawaban: Kalibrasi cangkir kosong diperlukan ketika nilai kapasitansi cangkir kosong tidak berada dalam kisaran 60±5pF;1 Elektrod dalam dan luar cangkir minyak tidak ditempatkan dengan benar atau elektrod dalam tidak dipasang dengan benar, yang mengakibatkan kebocoran; 2 cangkir minyak tidak bersih, dan ada kotoran antara elektroda dalam dan luar, yang membutuhkan pembersihan.
3. Buzzer berbunyi 5 kali dan instrumen kembali ke antarmuka power-on.
Jawaban: 1 Periksa apakah nilai kapasitansi cangkir kosong berada dalam kisaran 60±5pF, 2 Periksa apakah cangkir minyak ditempatkan dengan benar dan apakah ada kebocoran.
4Saat mengukur resistivitas DC, waktu elektrokimia tetap tidak berubah pada 60 detik.
Jawaban: Periksa apakah jam instrumen berjalan dan sesuaikan jam.
5. Apa yang harus dilakukan jika digit paling signifikan dari parameter tegangan yang ditetapkan tidak nol?
Jawaban: Gunakan tombol [Menurunkan] untuk menurunkan nilai tegangan yang ditetapkan, dan kemudian gunakan tombol [Meningkatkan] untuk menyesuaikannya.
