Tester TTR portabel dengan perlindungan koneksi terbalik

Name: Tester TTR portabel dengan perlindungan koneksi terbalik
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an Shaanxi Tiongkok
Nama merek:	XZH TEST
Sertifikasi:	ISO CE
Nomor model:	XHBB128B

Informasi Rinci

Tempat asal:

Xi'an Shaanxi Tiongkok

Nama merek:

XZH TEST

Sertifikasi:

ISO CE

Nomor model:

XHBB128B

Menyoroti:

High Light

Menyoroti:

Penguji Rasio Transformator Perlindungan Koneksi Terbalik Tegangan Tinggi dan Rendah

Tester TTR Pengukuran Rasio yang Tepat

Portable Desain Transformer Ratio Tester

Trading Information

Kuantitas min Order:

1set

Kemasan rincian:

kemasan kayu

Waktu pengiriman:

5-8 HARI KERJA

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

3000unit/tahun

Deskripsi Produk

Penguji Rasio Belitan Transformator XHBB128B (TTR) adalah instrumen diagnostik tiga fasa presisi tinggi yang dirancang untuk pengukuran rasio belitan dan rasio tegangan transformator daya yang cepat dan akurat. Pengujian rasio belitan transformator merupakan persyaratan penting di berbagai skenario: selama QC manufaktur, sebelum komisioning transformator baru, dan sesuai dengan prosedur pengujian preventif industri daya. Instrumen ini memvalidasi akurasi rasio belitan, menilai kinerja pengubah sadapan, mendeteksi hubung singkat antar belitan, dan mengonfirmasi kompatibilitas operasi paralel. Ditenagai oleh catu daya inverter presisi tiga fasa eksklusif — bukan dari jaringan listrik satu fasa — XHBB128B menghilangkan interferensi harmonik jaringan untuk integritas pengukuran yang unggul. Layar sentuh LCD warna 7 inci, rangkaian perlindungan komprehensif, dan selubung kokoh siap pakai di lapangan menjadikannya solusi TTR definitif untuk lini produksi, komisioning lapangan, dan pemeliharaan rutin.

Spesifikasi Teknis

Parameter	Spesifikasi
Pengukuran
Rentang Uji	0,9 – 10000
Akurasi (0,9–500)	±0,1% + 2 digit
Akurasi (501–2000)	±0,2% + 2 digit
Akurasi (2001–10000)	±0,5% + 2 digit
Resolusi	0,0001 minimum
Tegangan Keluaran	Menyesuaikan secara otomatis sesuai beban
Daya & Lingkungan
Catu Daya Kerja	AC 220V ± 10%, 50 ± 1 Hz
Suhu Sekitar	-10°C hingga +40°C
Kelembaban Relatif	≤ 85%, tanpa kondensasi
Fisik
Dimensi (Unit Utama)	360 × 290 × 170 mm
Dimensi (Kotak Kabel)	360 × 290 × 170 mm
Berat (Unit Utama)	5,9 kg
Berat (Kotak Kabel)	5,65 kg

Fitur Kinerja Utama

Catu Daya Inverter Presisi Tiga Fasa — Inverter tiga fasa eksklusif menggantikan catu daya jaringan satu fasa konvensional sebagai sumber tegangan pengukuran, sepenuhnya menghilangkan interferensi harmonik jaringan untuk hasil yang lebih akurat. Akurasi pengukuran tidak terpengaruh bahkan saat beroperasi dari daya generator.
Pengukuran Tiga Fasa Simultan — Keluaran tiga fasa mempercepat kecepatan pengujian, mengukur sudut antar fasa, dan secara otomatis mengidentifikasi grup koneksi transformator 0–11, menghilangkan pengujian manual per fasa yang diperlukan oleh jembatan rasio tradisional.
Kompatibilitas Transformator Komprehensif — Mendukung berbagai jenis transformator yang sangat luas termasuk transformator tipe Z, penyearah, pentanahan, tungku listrik, penggeser fasa, dan penyeimbang — menyediakan cakupan parameter pengukuran terlengkap di kelasnya.
Sistem Perlindungan Berlapis — Perlindungan koneksi terbalik tegangan tinggi/rendah terintegrasi, perlindungan hubung singkat belitan transformator, perlindungan kegagalan buka/tutup pengubah sadapan, dan perlindungan hubung singkat keluaran penuh memastikan keamanan instrumen dan operator dalam semua kondisi kegagalan.
Analisis Pengubah Sadapan Otomatis — Setelah memasukkan parameter terukur, secara otomatis mengukur rasio, nilai kesalahan, dan posisi pengubah sadapan untuk hingga 99 titik sadapan. Secara akurat mengidentifikasi posisi sadapan asimetris yang tidak dapat diselesaikan oleh penguji konvensional.
Layar Sentuh Warna HD 7 Inci — LCD besar dengan tampilan modular dan petunjuk operasional langkah demi langkah Bahasa Mandarin/Inggris memungkinkan pengoperasian intuitif tanpa sentuhan. Setiap fungsi dapat diakses dengan satu sentuhan.
Manajemen Data Terintegrasi — Printer termal bawaan, antarmuka disk flash USB, dan port serial RS232 menyediakan opsi keluaran data yang fleksibel untuk dokumentasi segera, pengarsipan digital, dan integrasi kantor tanpa kertas.
Selubung Kokoh Siap Lapangan — Kotak plastik rekayasa multifungsi dengan ketahanan dingin/suhu, segel tahan air, dan ketahanan jatuh/guncangan memastikan operasi dan transportasi yang andal di lingkungan lapangan yang menuntut.

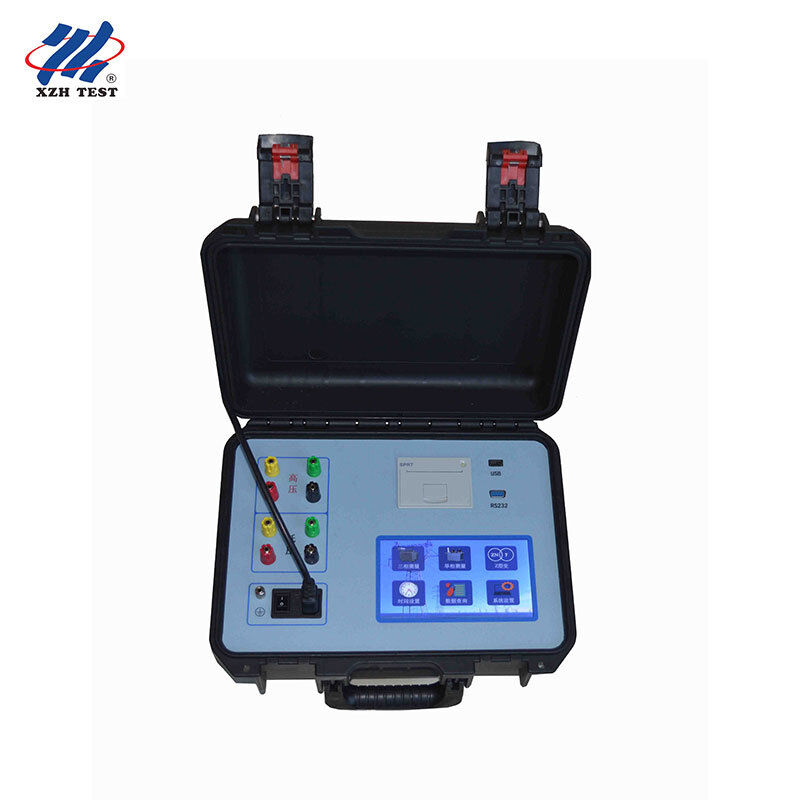

Gambaran Umum Panel Instrumen

Komponen	Fungsi
Layar Sentuh LCD 7 Inci	Tampilan sentuh warna dengan penyesuaian lampu latar digital; menampilkan menu operasi dan hasil pengujian
Terminal Tegangan Tinggi	Kuning, Hijau, Merah, Hitam — terhubung ke fasa A, B, C dan netral (O) di sisi HV transformator
Terminal Tegangan Rendah	Kuning, Hijau, Merah, Hitam — terhubung ke fasa a, b, c dan netral (o) di sisi LV transformator
Masukan Daya AC220V	Masukan daya untuk instrumen, terhubung ke catu daya jaringan AC220V
Ground Pelindung	Terminal grounding yang andal untuk keselamatan operator
Port RS232 / USB	Komunikasi serial dan penyimpanan USB untuk ekspor data
Printer Bawaan	Mencetak hasil pengujian segera setelah pengukuran selesai

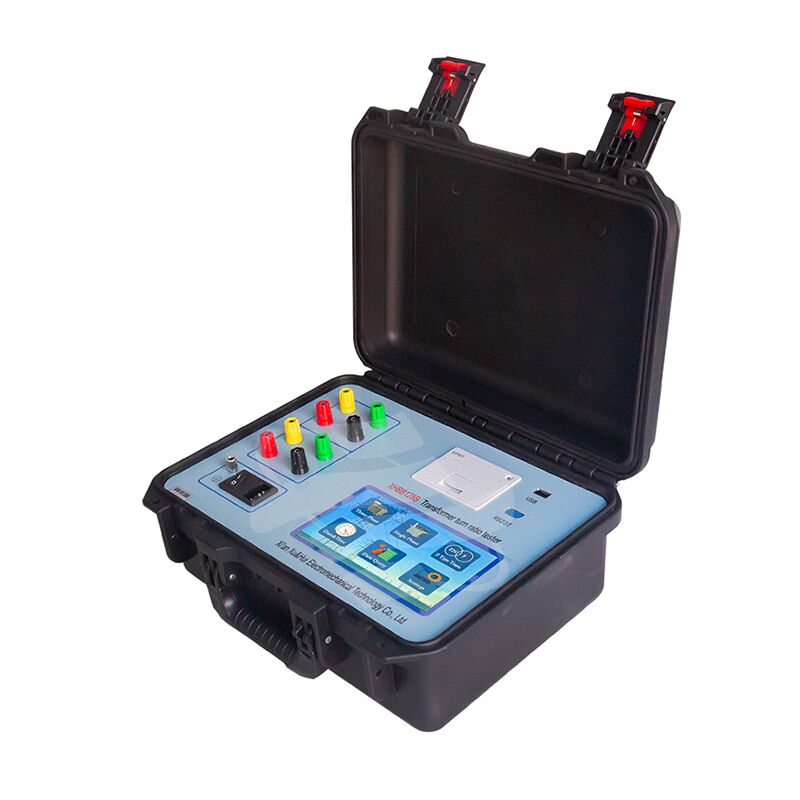

Gambar Produk

XHBB128B

Verifikasi Uji Mandiri

Jika hasil pengujian tampak abnormal, instrumen dapat diverifikasi menggunakan prosedur uji mandiri berikut:

Hubungkan klip kuning/hijau/merah/hitam tegangan tinggi bersama-sama, dan hubungkan klip kuning/hijau/merah/hitam tegangan rendah secara serupa. Pilih mode koneksi Y-Y-0 atau D-D-0 dan tekan OK untuk memulai pengukuran. Instrumen normal akan menampilkan 1.0000. Pembacaan lain menunjukkan kemungkinan masalah instrumen yang memerlukan servis.

Atau, penjepit kabel uji tegangan tinggi dan tegangan rendah dapat dihubung singkat (pastikan ujung kabel terhubung dengan andal).

Pertanyaan yang Sering Diajukan

Q1: Apakah penguji TTR ini cocok untuk kontrol kualitas lini produksi transformator?

Ya, XHBB128B dibuat khusus untuk lingkungan QC manufaktur. Pengukuran tiga fasa simultannya secara dramatis mempercepat throughput pengujian dibandingkan dengan jembatan rasio per fasa tradisional, memungkinkan pengujian 100% pada lini produksi tanpa menciptakan hambatan. Kelas akurasi ±0,1% (rentang 0,9–500) memenuhi standar pengujian penerimaan pabrik, sementara identifikasi posisi pengubah sadapan otomatis (hingga 99 titik) memverifikasi perakitan pengubah sadapan yang benar tanpa perhitungan manual. Antarmuka disk flash USB memungkinkan ekspor data cepat untuk integrasi dengan sistem eksekusi manufaktur (MES) dan basis data QC.

Q2: Bisakah insinyur komisioning lapangan menggunakannya untuk verifikasi instalasi transformator baru?

Tentu saja. Sebelum transformator baru diberi daya, insinyur komisioning harus memverifikasi bahwa rasio belitan di semua posisi sadapan sesuai dengan pelat nama dan grup koneksi sudah benar. XHBB128B mengotomatiskan seluruh alur kerja ini: ia mengukur ketiga fasa secara bersamaan, mengidentifikasi grup koneksi secara otomatis (0–11), menghitung nilai kesalahan di setiap posisi sadapan, dan mencetak laporan komisioning lengkap. Perlindungan koneksi terbalik dan perlindungan hubung singkat keluaran memberikan lapisan keamanan penting selama komisioning ketika kesalahan pengkabelan paling mungkin terjadi. Selubung tahan air yang kokoh dan berat unit utama 5,9 kg membuatnya praktis untuk jadwal komisioning multi-situs.

Q3: Bagaimana cara melayani kontraktor layanan pemeliharaan preventif listrik?

Kontraktor pemeliharaan preventif yang melayani berbagai klien industri, komersial, dan utilitas memerlukan instrumen yang cepat, andal, dan menghasilkan dokumentasi yang dapat diaudit. Pengukuran simultan tiga fasa XHBB128B meminimalkan waktu pengujian di setiap lokasi klien, sementara printer bawaan menghasilkan laporan salinan keras segera untuk persetujuan klien. Kemampuannya untuk menguji berbagai jenis transformator — termasuk transformator tipe Z, penyearah, dan penggeser fasa — berarti satu instrumen melayani semua klien terlepas dari komposisi armada transformator mereka. Catu daya inverter tiga fasa memastikan integritas pengukuran bahkan saat beroperasi dari generator portabel di lokasi terpencil.

Q4: Apakah ini sesuai untuk spesialis pemeliharaan pengubah sadapan transformator?

Pemeliharaan pengubah sadapan memerlukan verifikasi yang tepat bahwa setiap posisi sadapan memberikan rasio tegangan yang benar. XHBB128B unggul di sini dengan kemampuan analisis pengubah sadapan otomatisnya: cukup masukkan parameter terukur sekali, dan instrumen secara otomatis mengukur rasio dan nilai kesalahan di setiap hingga 99 posisi sadapan, secara akurat mengidentifikasi posisi sadapan aktual bahkan untuk konfigurasi sadapan asimetris. Ini sangat berharga ketika mendiagnosis malfungsi pengubah sadapan — seperti posisi terlewat, kegagalan jembatan, atau ketidaksejajaran mekanis — yang mungkin tidak terdeteksi hanya melalui pengujian listrik.

Q5: Bisakah auditor kualitas daya dan kepatuhan jaringan menggunakannya untuk verifikasi peraturan?

Auditor kepatuhan jaringan yang memverifikasi bahwa transformator distribusi memenuhi standar regulasi tegangan memerlukan pengukuran rasio yang tepat yang dapat diandalkan. Catu daya inverter tiga fasa XHBB128B menghilangkan interferensi harmonik jaringan yang dapat mengkompromikan akurasi pengukuran pada penguji satu fasa tradisional, memberikan akurasi ±0,1% yang memenuhi atau melampaui persyaratan pengujian peraturan. Ekspor data USB memungkinkan integrasi mulus dengan basis data kepatuhan dan pembuatan laporan otomatis, sementara prosedur verifikasi uji mandiri instrumen memberikan kepercayaan pengukuran yang terdokumentasi yang dapat dirujuk oleh auditor dalam laporan mereka.
