XHDD503E Pinpointer Kerusakan Kabel dengan Sinkronisasi Akustik-Magnetik untuk Kabel Bawah Tanah

Pencari lokasi kesalahan kabel menggunakan prinsip pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kesalahan kabel. Generator pulsa tegangan tinggi menyebabkan pelepasan flashover pada titik kesalahan, dan gelombang getaran, gelombang suara, dan gelombang elektromagnetik yang dihasilkan dideteksi oleh probe khusus instrumen untuk lokasi kesalahan yang tepat.

• LCD kecerahan tinggi sentuh 5 inci memastikan visibilitas di bawah sinar matahari
• 4 mode uji: standar, ditingkatkan, pengurangan kebisingan, dan khusus
• 4 fungsi penentuan posisi: sinkronisasi akustik-magnetik, akustik murni, magnetik murni, dan tegangan langkah
• Teknologi pengurangan kebisingan latar belakang dengan beberapa opsi penyaringan
• Dilengkapi dengan fungsi BNR dan bisu
• Kemampuan indikasi penyimpangan jalur
• Sensor sinyal isolasi fisik multi-lapis dengan peringkat tahan air IP65
• Baterai lithium berkapasitas besar bawaan dengan waktu siaga yang lama dan pengisi daya cepat
• Desain ringkas, ringan dengan antarmuka manusia-mesin yang sederhana

1. Metode sinkronisasi akustik-magnetik: Menggabungkan pengukuran akustik tradisional dengan deteksi sinyal elektromagnetik untuk lokasi kesalahan yang tepat dengan mengukur perbedaan waktu antara sinyal.

2. Metode suara murni: Menggunakan impuls tegangan tinggi untuk membuat suara pelepasan pada titik kesalahan, yang dideteksi oleh sensor akustik sensitif untuk lokasi yang akurat.

3. Metode magnetik murni: Mendeteksi sinyal pulsa melalui koil induksi untuk menentukan jalur kabel dan lokasi kesalahan.

4. Metode A-frame: Menggunakan pengukuran perbedaan potensial untuk menemukan kesalahan tanah pada kabel yang terkubur dengan mendeteksi perubahan karakteristik medan listrik.

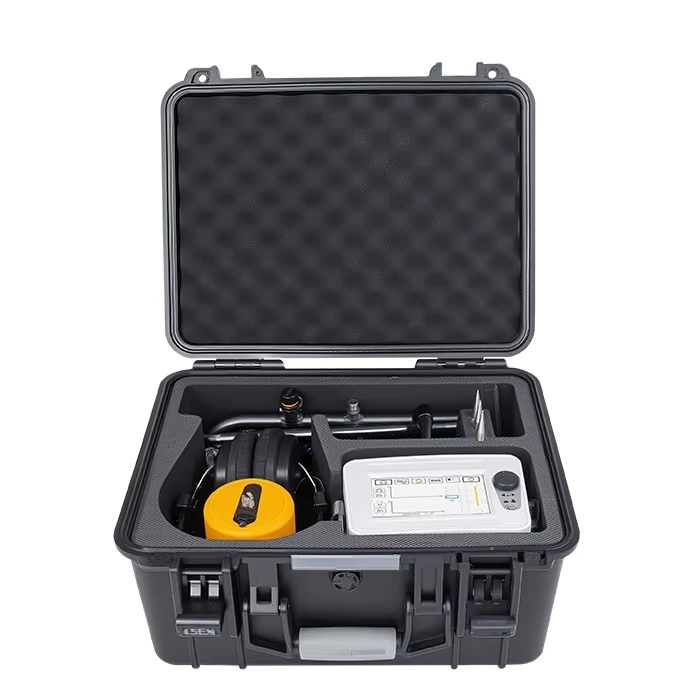

• Unit utama pencari lokasi kesalahan kabel
• Probe dengan batang penghubung
• Headphone untuk umpan balik sinyal
• Kabel sinyal 7-inti
• Pengisi daya
• A-frame untuk pengujian tegangan langkah
• Kabel koneksi A-frame
• Aksesori pin ground

A-frame secara otomatis memasuki mode uji saat terhubung. Indikator merah dan hijau menunjukkan perubahan kekuatan sinyal saat Anda mendekati titik kesalahan, dengan defleksi maksimum terjadi sekitar 5 meter sebelum dan sesudah lokasi kesalahan.
