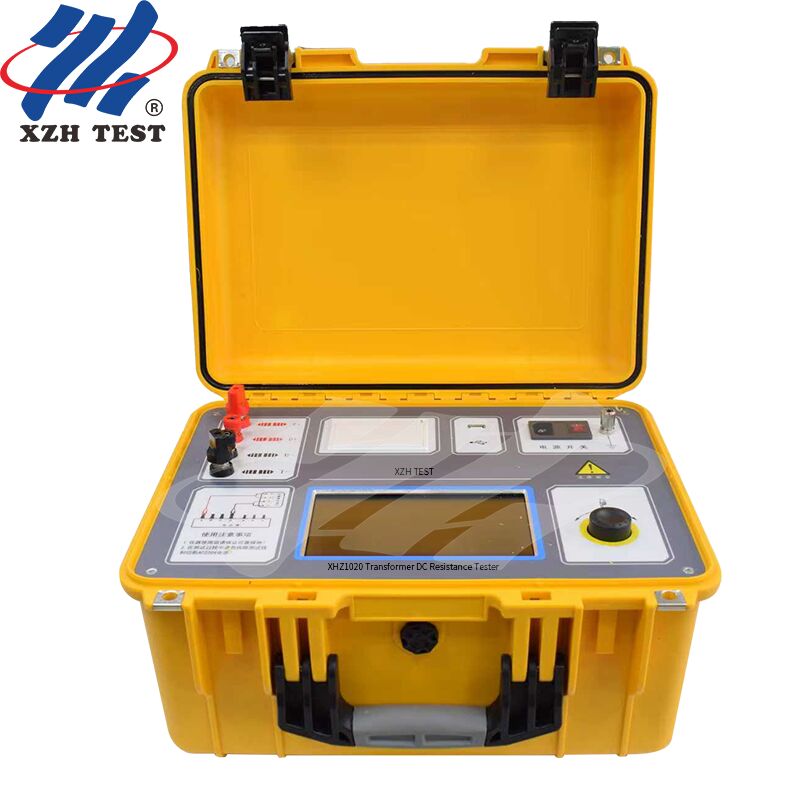

Penguji Resistansi DC XHZ1020 20A
Resistansi DC transformator adalah item pengujian wajib dalam pembuatan transformator — untuk pengujian pabrik produk setengah jadi dan jadi, untuk pemasangan, perbaikan besar, setelah mengganti pengubah sadapan, dan untuk pengujian serah terima dan pengujian preventif oleh sektor kelistrikan.
Pengujian resistansi DC dapat memeriksa kualitas pengelasan sambungan belitan dan apakah belitan memiliki korsleting antar lilitan; dapat mendeteksi apakah kontak di setiap posisi pengubah sadapan tegangan dalam kondisi baik dan apakah posisi pengubah sadapan aktual sesuai dengan posisi yang ditunjukkan, apakah kabel keluar putus, dan apakah ada untaian putus pada konduktor paralel ganda. Untuk memenuhi kebutuhan pengukuran resistansi DC transformator yang cepat, Penguji Resistansi DC XHZ1020 20A ini mengadopsi teknologi catu daya baru dan memiliki ukuran kecil, bobot ringan, arus keluaran besar, pengulangan yang baik, kemampuan anti-interferensi yang kuat, dan fungsi perlindungan yang lengkap. Seluruh instrumen dikontrol oleh mikrokomputer chip tunggal berkecepatan tinggi dengan tingkat otomatisasi yang tinggi, fungsi pembuangan muatan otomatis, dan alarm pembuangan muatan. Ini memberikan akurasi pengujian yang tinggi dan pengoperasian yang sederhana untuk pengukuran resistansi DC transformator yang cepat.
Fitur Fungsional Utama
Seluruh instrumen dikontrol oleh mikrokomputer chip tunggal berkecepatan tinggi, dengan tingkat otomatisasi yang tinggi dan pengoperasian yang sederhana.
Mengadopsi teknologi catu daya baru dengan banyak rentang arus dan rentang pengukuran yang luas, cocok untuk pengukuran resistansi DC transformator menengah dan besar.
Fungsi perlindungan yang lengkap melindungi instrumen secara andal dari dampak GGL balik, untuk kinerja yang lebih andal.
Memiliki alarm pembuangan muatan yang terdengar dan indikasi pembuangan muatan yang jelas, mengurangi kesalahan operasi.
Manajemen daya cerdas menjaga instrumen bekerja pada daya minimum, secara efektif menghemat energi dan mengurangi panas.
Layar LCD warna sentuh kecerahan tinggi 7 inci terlihat jelas di bawah cahaya terang; operasi layar sentuh penuh dengan peralihan bebas antara bahasa Mandarin dan Inggris.
Jam kalender abadi bawaan dan penyimpanan saat daya mati; dapat menyimpan 1000 grup data pengujian, dapat dilihat kapan saja.
Menyediakan komunikasi Bluetooth, port komunikasi RS232, dan antarmuka USB untuk komunikasi komputer dan penyimpanan data USB-disk.
Pencetak mikro terpasang di panel bawaan dapat mencetak hasil pengukuran (dengan dukungan bahasa Mandarin).
Ponsel atau tablet Android dapat digunakan: setelah mengikuti akun publik WeChat dan mengunduh APLIKASI khusus, instrumen dapat dikontrol sepanjang pengujian oleh perangkat lunak khusus, dan data pengujian dapat disimpan dan diunggah untuk tinjauan yang mudah.
Pengguna dan Aplikasi yang Direkomendasikan
Instrumen ini didedikasikan untuk pengukuran cepat resistansi DC belitan transformator dan untuk inspeksi cacat belitan dan pengubah sadapan. Berbeda dengan pelacak kesalahan kabel yang bekerja pada kabel, instrumen ini berfokus pada belitan transformator, dan sangat cocok untuk:
1. Tim pengujian produk setengah jadi dan jadi produsen transformator
Untuk pengujian resistansi DC pabrik wajib transformator setengah jadi dan jadi, untuk memeriksa kualitas pengelasan sambungan belitan, korsleting antar lilitan, dan kondisi kontak pengubah sadapan.
2. Tim pengujian preventif dan perbaikan sektor kelistrikan
Untuk pemasangan, perbaikan besar, pengujian setelah mengganti pengubah sadapan, pengujian serah terima, dan pengujian preventif, sehingga kabel keluar yang putus, untaian putus pada konduktor paralel, dan bahaya tersembunyi lainnya dapat ditemukan tepat waktu.
3. Tim inspeksi pemasangan, komisioning, dan serah terima transformator
Untuk verifikasi di lokasi saat pemasangan dan serah terima; untuk sisi tegangan rendah transformator berkapasitas besar, metode bantu magnetik dapat digunakan untuk mempercepat pengukuran, dan hasilnya dapat dicetak atau disimpan melalui layar sentuh, pencetak, dan antarmuka USB.
Aplikasi Khas
Pengujian pabrik transformator setengah jadi dan jadi dalam pembuatan transformator
Pemasangan, perbaikan besar, pengujian setelah mengganti pengubah sadapan, dan pengujian serah terima
Pengujian preventif oleh sektor kelistrikan
Memeriksa kualitas pengelasan sambungan belitan dan korsleting antar lilitan; mendeteksi apakah kontak pengubah sadapan baik dan apakah posisi aktual sesuai dengan indikasi; memeriksa kabel keluar yang putus dan untaian putus pada konduktor paralel ganda
Indikator Teknis Utama
| Item |
Indikator dan parameter teknis |
Catatan |
| Arus uji |
<20mA, 1A, 2,5A, 5A, 10A, 20A |
|
| Rentang pengukuran |
200μΩ–1Ω (20A); 1mΩ–2Ω (10A); 2mΩ–4Ω (5A); 5mΩ–8Ω (2,5A); 10mΩ–20Ω (1A) |
Akurasi: ±(0,2%+2 digit) |
| Rentang pengukuran |
10Ω–20kΩ (<20mA) |
Akurasi: ±(0,5%+2 digit) |
| Resolusi minimum |
0,1μΩ |
|
| Tampilan |
LCD |
4 digit signifikan untuk tampilan resistansi |
| Penyimpanan data |
1000 grup |
|
| Lingkungan kerja |
Suhu ambien 0°C–40°C; kelembaban relatif <90%RH, tanpa kondensasi |
|
| Catu daya |
AC 220V±10V, 50Hz±1Hz |
Sekring 5A |
| Konsumsi daya maksimum |
500W |
|
| Dimensi |
Unit utama: 405×230×355 (mm); kotak kabel: 360×260×180 (mm) |
|
| Panjang kabel uji |
Standar 13m |
Panjang dapat disesuaikan |
Struktur Panel
Sakelar AC220: catu daya kerja instrumen, AC 220V.
Terminal grounding: titik grounding seluruh instrumen, untuk perlindungan keselamatan.
Terminal I+, I-: terminal arus keluaran; I+ adalah arus keluaran positif dan I- arus keluaran negatif.
Terminal V+, V-: terminal pengambilan sampel tegangan; V+ adalah kabel tegangan positif dan V- kabel tegangan negatif.
RS232: antarmuka serial universal, digunakan untuk mengontrol instrumen melalui komputer.
USB: dapat mengeluarkan hasil pengujian ke USB disk.
Panduan Operasi Antarmuka dan Parameter Utama
Setelah dinyalakan, antarmuka utama ditampilkan. Parameter yang dapat diatur pada antarmuka ini adalah:
| Parameter |
Deskripsi |
| Model objek uji |
Klik untuk mengedit nama objek uji (hingga 16 karakter Tionghoa). |
| Suhu belitan |
Klik untuk membuka pop-up dan mengatur suhu. |
| Suhu konversi |
Klik untuk membuka pop-up dan mengatur suhu. |
| Posisi sadapan |
Klik untuk membuka pop-up dan mengatur posisi sadapan. |
| Fase uji |
Klik untuk berputar di antara AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn. |
| Bahan belitan |
Klik untuk memilih bahan belitan. |
| Arus uji |
Klik untuk berputar di antara <20mA, 1A, 2,5A, 5A, 10A, dan 20A. |
Pengukuran Resistansi DC dan Data
Setelah memilih arus, klik "pengukuran resistansi DC"; "mengisi daya, harap tunggu" ditampilkan dan instrumen memasuki status pengujian. Setelah beberapa detik hasil pengujian ditampilkan.
Setelah hasil ditampilkan, klik "cetak data" untuk mencetak data pengujian, klik "penyimpanan USB" untuk menyimpannya ke USB disk, atau klik "kembali ke beranda" untuk keluar dari antarmuka pengujian.
Manajemen data: klik "manajemen data" pada antarmuka utama untuk masuk ke antarmuka kueri data. Klik "hapus data" untuk menghapus, klik "grup sebelumnya" dan "grup berikutnya" untuk melihat data, klik "cetak data" untuk mencetak, klik "penyimpanan USB" untuk menyimpan, dan klik "kembali ke beranda" untuk kembali ke antarmuka utama.
Pengaturan Sistem
Kecerahan: sesuaikan kecerahan layar sesuai dengan lingkungan di lokasi.
Koneksi Bluetooth: pindai kode QR dengan perangkat lunak yang sesuai yang diunduh di ponsel untuk mengontrol instrumen sepanjang pengujian.
Pengaturan bahasa: beralih antara antarmuka bahasa Mandarin dan Inggris.
Tema tampilan: pilih tema warna yang berbeda.
Pengaturan pabrik: hanya dapat diatur oleh produsen. Setelah diatur, klik "kembali ke beranda" untuk kembali ke antarmuka utama.
Metode Pengujian
A. Metode pengukuran satu fase.
B. Pengkabelan metode bantu magnetik, berlaku untuk grup koneksi Y(N)-d-11. Saat mengukur sisi tegangan rendah transformator berkapasitas besar, jika arus maksimum penguji resistansi DC relatif kecil dalam kondisi yang ada, atau untuk mempercepat pengukuran, metode bantu magnetik dapat dipilih; pengkabelan diberikan untuk mengukur Rac, Rba, dan Rbc tegangan rendah.
Pengiriman Standar (Daftar Kemasan)
| Item | Unit | Jumlah |
|---|
| Unit utama | set | 1 |
| Kabel uji | set | 1 |
| Kabel daya | buah | 1 |
| Manual operasi | salinan | 1 |
| Sertifikat kualifikasi | buah | 1 |
| Sekring | buah | 2 |
| Kertas cetak | gulungan | 1 |
| Daftar kemasan | buah | 1 |
| Kabel grounding | buah | 1 |
| Kabel serial | buah | 1 |
| Objek uji | buah | 1 |
Tindakan Pencegahan
Setelah mengukur beban induktif, jangan lepaskan kabel uji secara langsung, untuk menghindari membahayakan keselamatan personel dan peralatan karena pelepasan muatan induktif. Ujung keluaran instrumen ini memiliki sirkuit pembuangan muatan; setelah instrumen direset, induktansi membuang energinya melalui instrumen. Lepaskan kabel uji hanya setelah indikasi pembuangan muatan selesai.
Untuk transformator pengubah sadapan tanpa beban, dilarang mengganti pengubah sadapan selama pengukuran.
Jika daya tiba-tiba terputus selama pengukuran, instrumen akan mulai membuang muatan secara otomatis; jangan lepaskan pengkabelan segera — tunggu setidaknya 30 detik sebelum melepaskannya.
Selama pengukuran, jangan korsleting atau grounding belitan lain yang belum diuji, jika tidak, proses magnetisasi transformator akan melambat dan waktu stabilisasi data akan diperpanjang atau nilainya akan salah.
Sebelum menyalakan, periksa tegangan catu daya: AC 220V±10%, 50Hz.
Sebelum pengujian, pastikan perangkat yang diuji telah dimatikan dan diputus dari peralatan bertegangan lainnya.
Selama pengujian, casing harus di-grounding dengan andal.
Selama pengujian, barang yang tidak terkait tidak boleh diletakkan di atas atau di sekitar panel.
Saat mengganti sekring dan aksesori, gunakan model yang sama dengan instrumen ini (lihat indikator teknis).
Lindungi instrumen dari kelembaban dan kontaminasi minyak.
Saat memilih arus, rujuk ke rentang dalam tabel indikator teknis; jika rentang terlampaui, arus tidak dapat mencapai nilai yang telah ditentukan dan instrumen akan tetap dalam keadaan "mengisi daya" — dalam kasus ini tekan tombol reset untuk mereset instrumen dan pilih rentang arus yang lebih kecil lagi.
Layanan Purna Jual
Dalam waktu satu tahun sejak tanggal pembelian, produk dengan masalah kualitas dari perusahaan akan diperbaiki secara gratis, dan garansi seumur hidup serta layanan teknis akan diberikan.
Jika instrumen tidak normal atau rusak, silakan hubungi perusahaan segera agar rencana penanganan yang paling nyaman dapat diatur untuk Anda dan layanan di lokasi tercepat dapat diberikan.
FAQ
Q1. Untuk apa penguji resistansi DC XHZ1020 digunakan?
Mengukur resistansi DC belitan transformator dengan cepat. Ini adalah item pengujian wajib dalam pembuatan transformator (pengujian pabrik produk setengah jadi dan jadi, pemasangan, perbaikan besar, setelah mengganti pengubah sadapan), dalam pengujian serah terima, dan dalam pengujian preventif sektor kelistrikan — untuk memeriksa kualitas pengelasan sambungan belitan, korsleting antar lilitan, kondisi kontak pengubah sadapan, kabel keluar yang putus, dan untaian putus pada konduktor paralel.
Q2. Berapa arus uji dan rentang pengukurannya?
Arus uji: <20mA, 1A, 2,5A, 5A, 10A, 20A. Rentang pengukuran: 200μΩ–1Ω (20A), 1mΩ–2Ω (10A), 2mΩ–4Ω (5A), 5mΩ–8Ω (2,5A), dan 10mΩ–20Ω (1A) dengan akurasi ±(0,2%+2 digit), ditambah 10Ω–20kΩ (<20mA) dengan ±(0,5%+2 digit). Resolusi minimum adalah 0,1μΩ.
Q3. Fitur apa saja yang membantu pengujian di lokasi?
Layar LCD warna sentuh kecerahan tinggi 7 inci dengan peralihan bahasa Mandarin/Inggris, penyimpanan 1000 grup data dengan jam kalender abadi dan penyimpanan saat daya mati, pencetak mikro bawaan, antarmuka Bluetooth, RS232, dan USB, pembuangan muatan otomatis dengan alarm pembuangan muatan, dan kontrol seluruh pengujian dari ponsel atau tablet Android melalui APLIKASI khusus.
Q4. Poin keselamatan apa saja yang harus diperhatikan selama pengujian?
Jangan lepaskan kabel uji sampai indikasi pembuangan muatan selesai; transformator pengubah sadapan tanpa beban tidak boleh diubah selama pengukuran; setelah kegagalan daya mendadak tunggu setidaknya 30 detik sebelum melepaskan pengkabelan; jangan korsleting atau grounding belitan yang belum diuji; pastikan casing di-grounding dengan andal; dan jika rentang terlampaui, tekan reset dan pilih rentang arus yang lebih kecil.
Q5. Apa saja yang termasuk dalam paket, dan layanan purna jual apa yang ditawarkan?
Paket termasuk 1 unit utama, 1 set kabel uji, 1 kabel daya, 1 manual operasi, 1 sertifikat kualifikasi, 2 sekring, 1 gulungan kertas cetak, 1 daftar kemasan, 1 kabel grounding, 1 kabel serial, dan 1 objek uji. Dalam waktu satu tahun sejak tanggal pembelian, produk dengan masalah kualitas akan diperbaiki secara gratis, dan garansi seumur hidup serta layanan teknis akan diberikan.
