Pencari kesalahan kabel
>
TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel

TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Cina
Nama merek: XZH TEST
Sertifikasi: CE
Nomor model: XHGG502
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Cina
Nama merek:
XZH TEST
Sertifikasi:
CE
Nomor model:
XHGG502
Frekuensi pengambilan sampel:
400MHz
Resolusi Minimal:
0,5m(100m/kami)
Lebar pulsa tegangan rendah:
0,2uS/2uS/4uS
Uji titik buta:
≤20m
Rentang jangkauan:
≥68km
Kesalahan pengukuran:
≤±(0,5%×L+1m),L adalah panjang kabel
Kondisi kerja:
suhu -25℃~+65℃, kelembaban relatif 85%
Tekanan atmosfir:
750±30mmHg
Menyoroti:

High Light

Menyoroti:

35kV Kabel Fault Pre Locator

,

Prelokator kesalahan kabel bawah tanah

Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
500unit/bulan
Deskripsi Produk

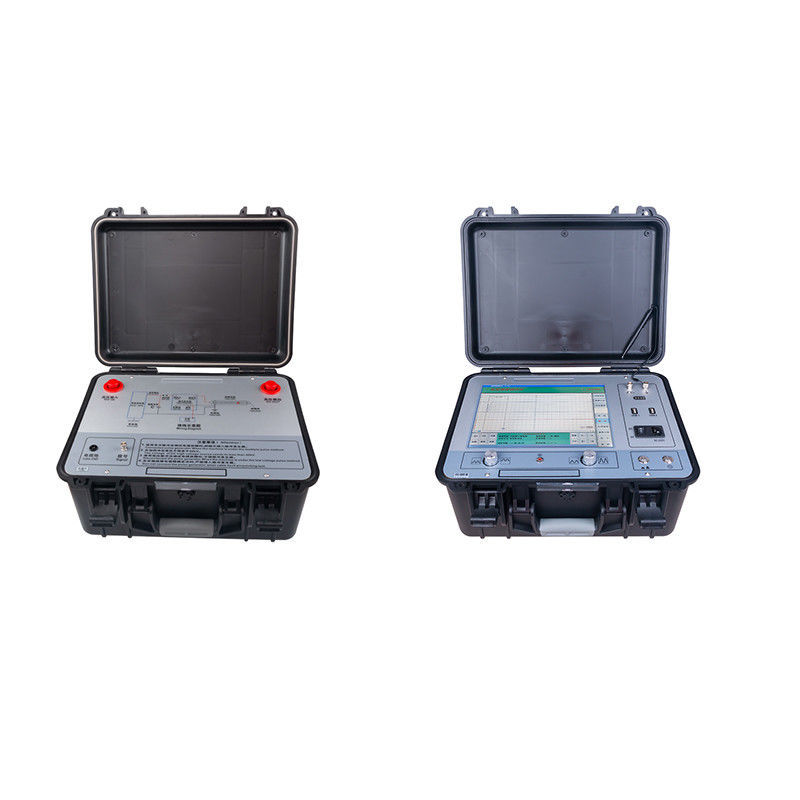

XHGG502 Cable Fault Pre Locator adalah instrumen khusus untuk mengukur dan menganalisis status kabel daya dan jarak kerusakan. Ia menggabungkan teknologi elektronik modern dan teknologi komputer untuk mewujudkan penyaringan sinyal, akuisisi, pemrosesan data, tampilan grafik, dan analisis grafik untuk menyelesaikan pengukuran kecepatan kabel, pengujian Panjang kabel, pengujian jarak kerusakan kabel.

Pencari kerusakan kabel ini mengadopsi kontrol komputer kelas industri 12,1 inci, sistem operasi windows, mode operasi sentuh, kecerahan ultra-tinggi, tampilan layar LCD besar untuk penggunaan yang mudah digunakan, pengambilan sampel berkelanjutan otomatis, dan akuisisi bentuk gelombang yang akurat secara real-time.

XHGG502 ARC cable fault pre locator mengadopsi teknologi terbaru dari komputer industri tertanam dan teknologi pengujian "metode delapan pulsa" (metode multi-pulsa) yang paling canggih, sehingga setiap kerusakan resistansi tinggi menyajikan bentuk gelombang kerusakan hubung singkat yang paling sederhana yang mirip dengan fitur pulsa tegangan rendah mudah dibaca. Ia juga memiliki mode operasi metode flashover tegangan kejut tinggi dan metode pulsa tegangan rendah, yang nyaman untuk mendeteksi berbagai kerusakan kabel. Tingkat keberhasilan deteksi kerusakan, akurasi pengujian, dan kenyamanan pengujian lebih baik daripada peralatan pengujian domestik mana pun.


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 0

Fitur utama
• Sinyal yang dipantulkan yang dikirim oleh penggabung pulsa ditampilkan secara otomatis, dan bentuk gelombang panjang penuh dari rangkaian terbuka kabel ditampilkan pada saat yang sama.
• Perhitungan otomatis dan tampilan jarak kerusakan;
• Ia memiliki fungsi menyimpan bentuk gelombang uji besar-besaran: bentuk gelombang yang diperoleh dari pengujian lapangan dapat dengan mudah disimpan dalam instrumen sesuai dengan urutan yang ditentukan, dan dapat dipanggil kembali dan diamati kapan saja;
• Dengan antarmuka USB printer standar;
• Pengoperasian sederhana dan keandalan tinggi. Memiliki kinerja biaya yang sangat tinggi;
• Catu daya baterai lithium polimer internal, yang dapat menguji rangkaian terbuka kabel dan kerusakan hubung singkat resistansi rendah di lingkungan tanpa catu daya.

Mode kerja uji XHGG502 ARC cable fault pre locator meliputi metode pulsa tegangan rendah, metode flashover tegangan tinggi, dan metode multi-pulsa. Di sini fokus pada metode multi-pulsa yang berbeda dari perangkat lain.

Tujuan penggunaan metode multi-pulsa untuk menguji kerusakan kabel adalah untuk membuat pulsa uji tegangan rendah yang dikirim secara efektif menghindari gangguan osilasi besar kosinus yang terjadi pada saat dampak tegangan tinggi dari kabel yang rusak, dan mendapatkan hubung singkat standar dan jelas yang serupa selama busur hubung singkat yang relatif stabil pada titik kerusakan. Gema dari kesalahan, dan ada banyak pilihan bentuk gelombang uji yang ideal.

Tegangan tinggi impuls yang berbeda, panjang kabel yang berbeda, jarak kerusakan kabel yang berbeda, dan periode serta durasi osilasi kosinus besar sangat berbeda. Bentuk gelombang yang dikumpulkan oleh metode pulsa sekunder sederhana sering terganggu oleh osilasi kosinus besar karena waktu tunda transmisi yang tidak mencukupi, dan bentuk gelombang menjadi kacau dan sulit dianalisis. Itu hanya dapat dipastikan dengan menyesuaikan waktu peluncuran yang tertunda dari pulsa uji atau menggunakan perangkat pemadam busur tegangan menengah, yang meningkatkan kesulitan pengoperasian dan berat serta biaya peralatan. Metode multi-pulsa hanya mengatasi kesulitan ini dan sangat menyederhanakan prosedur pengujian. Delapan set bentuk gelombang uji diperoleh dari proses flashover tegangan tinggi dari satu dampak, dan selalu ada beberapa set bentuk gelombang yang nyaman untuk interpretasi jarak kerusakan. Ini juga merupakan keuntungan dari metode multi-pulsa dibandingkan dengan metode pulsa kedua.

Sistem operasi

Perangkat memiliki tiga metode pengujian, yaitu, metode multi-pulsa, metode pulsa tegangan rendah, dan metode flashover tegangan tinggi.

Metode pulsa tegangan rendah cocok untuk menguji kerusakan resistansi rendah, seluruh panjang kabel atau jarak kerusakan rangkaian terbuka, dan jarak kerusakan kabel hubung singkat.
Metode flashover tegangan tinggi dan metode multi-pulsa cocok untuk menguji jarak kerusakan kabel resistansi tinggi.


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 1

(ARC Multi Pulse)


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 2

(Pulsa Tegangan Rendah)


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 3

(Flashover Tegangan Tinggi)


Parameter teknis


Frekuensi pengambilan sampel 400MHz
Resolusi minimum 0.5m (100m/us)
Lebar pulsa tegangan rendah 0.2uS/2uS/4uS
Zona buta uji ≤20m
Rentang jangkauan ≥68km
Kesalahan pengukuran ≤±(0.5%×L+1m), L adalah panjang kabel
Ada tiga panjang kabel uji <1km (short distance); <3km (medium>3km (jarak jauh), (amplitudo uji pulsa tegangan rendah: 400Vpp)
Tegangan tahan penggabung pulsa DC 35kV
Pulsa pengukuran Pulsa tegangan rendah 300V±10%
Impedansi keluaran 350 Ohm
Penguatan sinyal masukan ±64dB
Konsumsi daya 120VA
faktor kecepatan rambat 10-300m/μs
Kondisi kerja suhu -25℃~+65℃, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg
Volume dan berat

Penguji kerusakan kabel 430×380×220mm-10kg;

Penggabung pulsa 430×380×220mm-10kg


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 4

Perangkat dapat mengumpulkan 8 set bentuk gelombang informasi kabel sekaligus, dan memilih bentuk gelombang terbaik dan termudah untuk dianalisis.

Pengantar panel


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 5

1 Tampilan: Layar sentuh kelas industri 12,1 inci;

2 Komunikasi: antarmuka keluaran sinyal pulsa metode pulsa tegangan rendah, antarmuka masukan sinyal penerima sampler metode flashover tegangan tinggi;

3 Pembumian: terminal pembumian keselamatan;

4 Indikator daya: Menunjukkan daya baterai internal, ditampilkan dalam 4 kisi;

5 USB-1: Kartu jaringan nirkabel eksternal dan perangkat komunikasi USB;

6 USB-2: Kartu jaringan nirkabel eksternal dan perangkat komunikasi USB;

7 Sakelar daya: Posisi "I", gunakan catu daya AC 220V untuk memasok daya ke sistem;

Gigi “II” menggunakan baterai internal untuk memberi daya pada sistem; ketika “soket daya” terhubung ke catu daya AC 220V, ia juga mengisi daya baterai pada saat yang sama;

"O" gigi, matikan daya sistem;

8 Soket daya: catu daya kerja instrumen, port koneksi AC 220V;

9 Sekering: tempat di mana sekering sistem catu daya AC 220V dipasang;

10 Periksa sendiri: mengirimkan sinyal di bawah beberapa pulsa;

11 Hidup/Mati: Nyalakan dan matikan daya kerja komputer industri;

12 Amplitudo: Sesuaikan kenop amplitudo saat mengumpulkan bentuk gelombang untuk mengubah amplitudo bentuk gelombang yang dikumpulkan;

13 Lampu indikator: lampu indikator yang mencerminkan metode inspeksi;

14 Pemindahan: Sesuaikan kenop pemindahan saat memperoleh bentuk gelombang untuk mengubah tinggi garis dasar dari bentuk gelombang yang diperoleh;

Daftar kemasan


TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 6


Uji di tempat

TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 7TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 8TDR kesalahan kabel bawah tanah Pre Locator Multiple Pulse Test jarak kesalahan kabel 9
