ARC Multi-Pulse Cable Fault Pre-Locator 400MHz 120km Jangkauan 0,07m Resolusi dengan DC 35kV Coupler XHGG502A

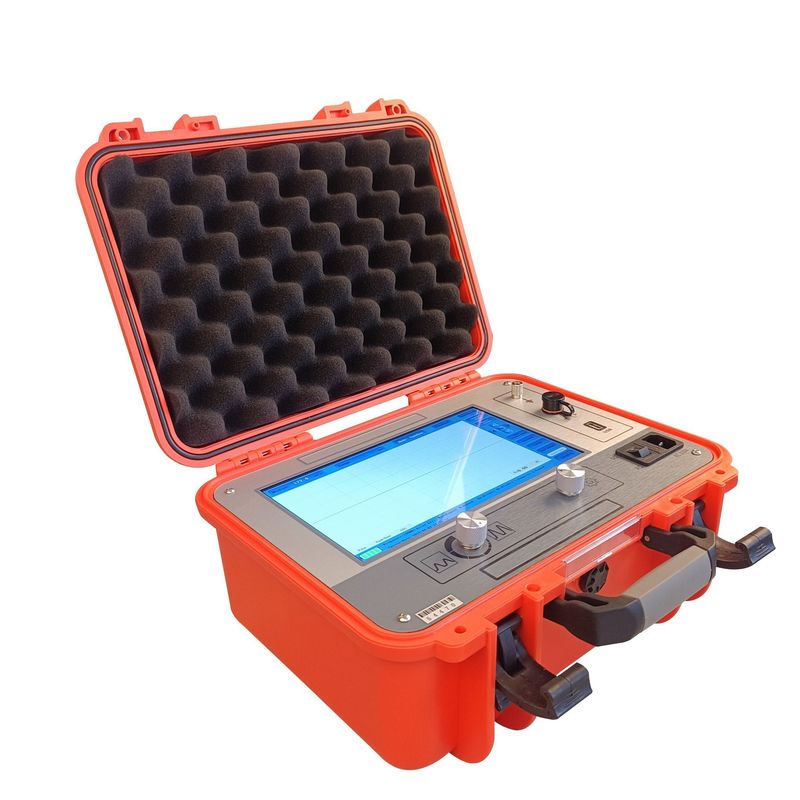

XHGG502A adalah pra-lokator gangguan kabel ARC profesional yang dibangun di atas komputer all-in-one layar sentuh industri 10,1 inci dengan arsitektur sistem tertanam. Ini mengintegrasikan teknologi elektronik dan komputer modern untuk melakukan penyaringan sinyal, akuisisi A/D berkecepatan tinggi, pemrosesan data, tampilan grafis, dan analisis bentuk gelombang — menyelesaikan pengukuran kecepatan gelombang kabel, panjang, dan jarak gangguan dalam satu alur kerja. Instrumen ini mencakup spektrum penuh jenis gangguan kabel: korsleting resistansi rendah, sirkuit terbuka, pemutusan, resistansi tinggi bocor, dan gangguan resistansi tinggi flashover pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur dari semua bahan, penampang, dan media dielektrik. Semua indikator teknis mematuhi GB/T 18268.1, DL/T 849.1-2019, dan JJF1042-2020.

Apa yang membedakan XHGG502A dari pra-lokator konvensional adalah metode multi-pulsa ARC delapan pulsa miliknya. Ketika terhubung ke kopling pulsa DC 35kV yang disertakan, instrumen ini melepaskan 8 pulsa berurutan pada titik gangguan kabel, secara bersamaan menampilkan 8 grup bentuk gelombang perbandingan tegangan tinggi dan rendah pada layar 10,1 inci. Sistem secara matematis mengonversi jejak gangguan resistansi tinggi apa pun menjadi bentuk gelombang setara korsleting resistansi rendah yang bersih — membuat interpretasi hampir tidak ambigu dan memungkinkan perhitungan jarak otomatis yang tidak memerlukan keterampilan analisis bentuk gelombang ahli. Teknologi ini, dikombinasikan dengan tiga mode pengujian (pulsa tegangan rendah TDR, arus impuls ICE, dan multi-pulsa pantulan busur ARM), memberikan tingkat keberhasilan deteksi gangguan dan presisi pengujian tertinggi yang tersedia di kelasnya.

Tidak ada aksesori tambahan yang diperlukan. Tidak ada pembelian kopling terpisah. Tidak ada kabel yang hilang.Semua yang dibutuhkan untuk pengujian multi-pulsa TDR, ICE, dan ARM sudah termasuk dalam pengiriman standar.

• Layar Sentuh TFT Kecerahan Tinggi 10,1 inci:Resolusi 1024*600, lampu latar LED ultra-terang 280nit. Bentuk gelombang tetap tajam dan terbaca di bawah sinar matahari langsung. Operasi ganda sentuh + tombol tekan berkode — sentuh untuk navigasi perangkat lunak, tombol fisik untuk kontrol tangan bersarung tangan dalam kondisi basah.
• Sampling 400MHz, Resolusi 0,07m, Jangkauan 120km:Konversi A/D 1MHz~400MHz variabel dengan resolusi minimum 0,07m terkemuka di industri — lebih dari 7* lebih halus daripada instrumen 100MHz konvensional. 10 preset jangkauan yang dapat dipilih dari 100m hingga 100km, ditambah kemampuan maksimum ≥120km.
• Multi-Pulsa ARC Delapan Pulsa dengan Kopling DC 35kV yang Disertakan:8 pulsa berurutan menghasilkan set bentuk gelombang perbandingan yang mengubah gangguan resistansi tinggi yang kompleks menjadi ekivalen korsleting sederhana. Perhitungan jarak otomatis dengan penimpaan analisis manual. Tidak perlu pembelian kopling tambahan.
• Tiga Metode Pengujian Terintegrasi:TDR (pulsa tegangan rendah: 300V±15%, 8 lebar dari 0,1μs hingga 10μs), ICE (flashover arus impuls), dan ARM (multi-pulsa pantulan busur 8 pulsa). Satu instrumen mencakup setiap skenario gangguan kabel.
• Operasi Sepenuhnya Otomatis:Sampling kontinu otomatis — tidak pernah melewatkan bentuk gelombang pelepasan transien. Pengaturan jangkauan otomatis memilih preset pengujian yang optimal. Analisis bentuk gelombang otomatis mengidentifikasi pantulan gangguan dan menampilkan jarak — tidak perlu penempatan kursor manual.
• Penyimpanan Bentuk Gelombang 8.000+ dengan Ekspor USB:Simpan dan beri nama bentuk gelombang berdasarkan lokasi pekerjaan, ID kabel, atau tanggal. Panggil kembali dan bandingkan jejak historis dengan gangguan saat ini. Ekspor USB ke perangkat lunak PC untuk pembuatan laporan formal, manajemen arsip, dan analisis komparatif lanjutan.
• Sistem Tertanam — Stabilitas Sangat Kuat:Arsitektur tertanam yang dibuat khusus — tanpa overhead Windows, tanpa lisensi perangkat lunak, tanpa proses yang tidak perlu. Menu lengkap Bahasa Inggris. Boot cepat, konsumsi daya rendah, operasi tahan macet.
• Sasis Pelindung IP54:Terlindungi dari debu dan tahan percikan. Berfungsi andal dari pemeliharaan gardu induk di bawah nol -20°C hingga diagnostik parit kabel gurun +65°C.
• Baterai Lithium 11,1V Bawaan:Pengisian cepat sekitar 2 jam menghasilkan lebih dari 5 jam operasi lapangan berkelanjutan. Ganda AC/DC — colokkan ke listrik AC 110V~240V atau operasikan sepenuhnya dengan baterai.

Metode	Terbaik Untuk	Aplikasi Khas
TDR — Pulsa Tegangan Rendah	Gangguan resistansi rendah, korsleting, sirkuit terbuka, pemutusan	Pemeliharaan kabel rutin, verifikasi pra-sambungan, kalibrasi panjang kabel & kecepatan gelombang
ICE — Flashover Arus Impuls	Gangguan kebocoran resistansi tinggi (di atas beberapa ratus Ω); gangguan impedansi tinggi flashover	Analisis kegagalan pasca-uji ketahanan tegangan, penilaian diagnostik kabel penuaan
ARM — Multi-Pulsa ARC 8 Pulsa	Semua gangguan resistansi tinggi — mengubah jejak kompleks apa pun menjadi ekivalen korsleting	Hasil pulsa tunggal yang sulit diinterpretasikan; gangguan pada kabel dielektrik campuran; kabel jarak jauh multi-sambungan

daftar kemasan

Daftar Komponen Instrumen
nama	jumlah	Grafik	nama	jumlah	Grafik
Penguji Gangguan Kabel	1		Kopling	1
Q line Tunggal	1		Q line Ganda	1
Sampler	1		kabel daya	1
Kabel tegangan tinggi kopling A	1		Kabel tegangan tinggi kopling B	1
kabel ground	1		kabel komunikasi USB	1

T: Apakah kopling disertakan dengan instrumen?
J: Ya. Kopling pulsa DC 35kV (430*380*220mm, 10kg) disertakan sebagai standar dalam setiap pengiriman XHGG502A, bersama dengan kabel koneksi tegangan tinggi kopling A dan B.

T: Bisakah ia menguji kabel XLPE (polietilen yang dihubungkan silang)?
J: Ya. XHGG502A cocok untuk semua jenis insulasi kabel — XLPE, kertas yang diresapi minyak, karet, dan PVC — di seluruh kabel daya tegangan rendah (6kV ke bawah), tegangan menengah/tinggi (6kV~35kV), dan tegangan tinggi (66kV+).

T: Apakah instrumen berfungsi tanpa daya listrik?
J: Ya. Baterai lithium 11,1V bawaan mendukung pengujian pulsa tegangan rendah untuk gangguan sirkuit terbuka dan resistansi rendah tanpa daya eksternal. Untuk metode flashover tegangan tinggi dan multi-pulsa, sambungkan ke AC 110V~240V atau generator.

T: Bisakah bentuk gelombang diekspor ke komputer?
J: Ya. Semua 8.000+ bentuk gelombang yang tersimpan dapat diekspor melalui USB ke perangkat lunak PC untuk manajemen arsip, analisis komparatif, dan pembuatan laporan formal.

T: Apakah pelatihan disertakan?
J: Setiap pengiriman mencakup buku manual pengguna yang komprehensif. Hubungi kami untuk pelatihan di lokasi, dukungan video jarak jauh, atau opsi garansi yang diperpanjang yang disesuaikan dengan kebutuhan tim Anda.
