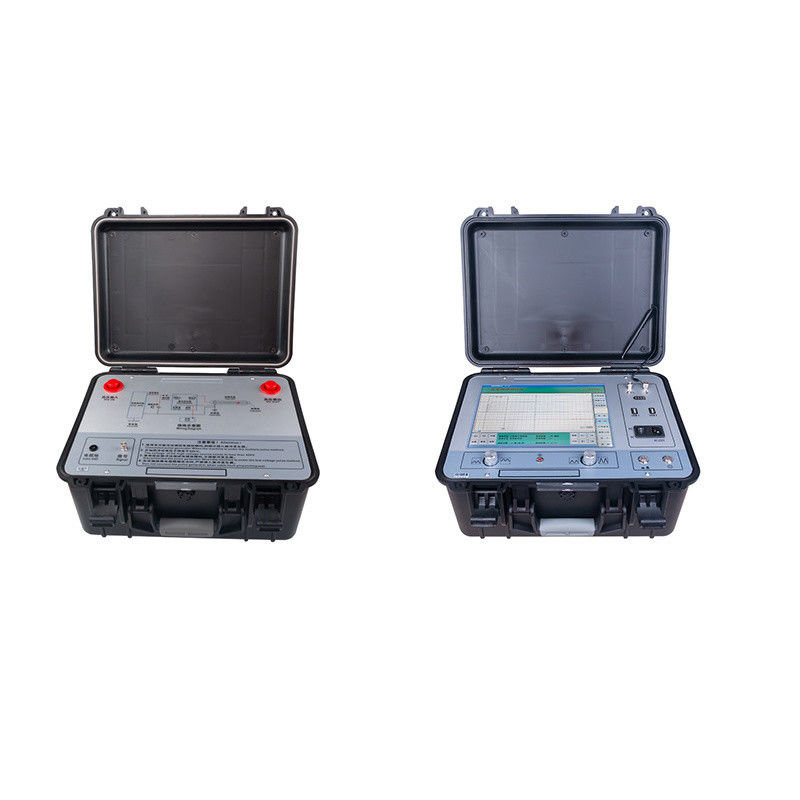

TDR yang dapat disesuaikan Kabel Fault Pre Locator Akurat Kabel Fault Distance Locator

Name: TDR yang dapat disesuaikan Kabel Fault Pre Locator Akurat Kabel Fault Distance Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE,ISO
Nomor model:	XHGG502

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE,ISO

Nomor model:

XHGG502

Model NO.:

XHGG502

Spesifikasi:

Ukuran 475*345*205mm

Merek dagang:

UJI XZH

Asal usul:

Xi'an, Shaanxi, Cina

Kode Hs:

9031809090

Menyediakan kemampuan:

2000 buah / Tahun

Pengaturan khusus:

Tersedia

Layanan purna jual:

Sertifikat Garansi

Jaminan:

1 tahun

Menyoroti:

High Light

Menyoroti:

TDR Kabel Fault Pre Locator

Prelokator kesalahan kabel yang dapat disesuaikan

Pencari jarak kesalahan kabel yang akurat

Trading Information

Kuantitas min Order:

1 Unit

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-8 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000 buah / Tahun

Deskripsi Produk

Pengantar Produk
XHGG502 ARC pendeteksi kesalahan kabel bawah tanah cocok untuk mengukur resistensi rendah, sirkuit pendek,Kerusakan sirkuit terbuka dan pemutusan dari berbagai bahan yang memiliki bagian yang berbeda dan media yang berbeda, kabel koaksial frekuensi tinggi, kabel telepon lokal, kabel lampu jalanan, dan kabel terkubur.Generasi laporan otomatis.

Fitur Utama

1Hal ini dapat mendeteksi kesalahan resistensi tinggi dan rendah dari semua kabel 35KV dan di bawah, dan memiliki berbagai aplikasi.
2Instrumen ini mengadopsi teknologi terbaru dari komputer industri tertanam dan paling canggih "metode delapan pulsa" di dunia.
Ini memiliki dampak tekanan tinggi flashover metode dan tekanan rendah metode pulsa.
3Setiap kesalahan impedansi tinggi menunjukkan karakteristik bentuk gelombang yang paling sederhana mirip dengan kesalahan sirkuit pendek pulsa tegangan rendah, yang sangat mudah untuk ditafsirkan.
4. Dengan perangkat lunak yang ramah pengguna, menu bahasa Inggris penuh dan operasi tombol sentuh layar. definisi tombol sederhana dan jelas. metode pengukuran sederhana dan cepat.
5Tingkat keberhasilan deteksi kegagalan, akurasi tes dan kenyamanan tes lebih baik daripada peralatan pengujian domestik.
6. cahaya ultra-tinggi, layar LCD besar sebagai terminal tampilan, dapat diamati dengan jelas di lingkungan sinar matahari langsung
Instrumen ini memiliki kemampuan pemrosesan data yang kuat dan antarmuka tampilan yang ramah.
7Dengan fungsi papan tulis, ketika bentuk gelombang disimpan, personel, lokasi dan karakteristik kesalahan dari uji lapangan dapat disimpan.
Informasi seperti proses pengujian ditulis langsung dengan tangan ke dalam dokumen yang disimpan.
8Dengan langkah-langkah perlindungan tegangan tinggi yang sangat aman. tester flash tidak akan crash atau rusak dalam lingkungan tekanan tinggi dampak.
9. Memiliki printer standar antarmuka USB.
10Operasi sederhana dan keandalan tinggi.
11Tidak ada zona buta uji coba.
12. Baterai lithium polimer bawaan catu daya, dapat menguji kabel sirkuit terbuka dan resistensi rendah kesalahan sirkuit pendek dalam lingkungan tidak daya

TDR yang dapat disesuaikan Kabel Fault Pre Locator Akurat Kabel Fault Distance Locator 2

Data teknis

Tampilan	Kontrol komputer kelas industri 12 inci, mode operasi sentuh;
sistem	Sistem operasi XP, sistem manajemen kabel super, secara otomatis menghasilkan laporan uji;
Fungsi	pengukuran jarak dan pengukuran kecepatan;
Tingkat pengambilan sampel data	60 MHz, 120 MHz, 240 MHz, 400 MHz;
Otomatis	Sampling terus menerus sepenuhnya otomatis, tidak pernah melewatkan bentuk gelombang pelepasan;
Metode pengujian	metode pulsa tegangan rendah, metode flashover tegangan tinggi, metode pulsa ganda
Lebar pulsa	0.1uS dan 2uS
Amplitudo denyut nadi	400Vpp
Jarak pengukuran	> 60Km
Resolusi pembacaan	0.1m
Keakuratan pengujian	kurang dari 0,5m
Pulse Coupler tahan tegangan	38kVDC

Sinyal yang dipantulkan yang dikirimkan oleh kopling pulsa ditampilkan secara otomatis, dan bentuk gelombang sepanjang sirkuit terbuka kabel ditampilkan pada saat yang sama.Hal ini membuat representasi bentuk gelombang karakteristik kesalahan sangat sederhanaHanya ada satu jenis gelombang kesalahan resistensi tinggi, yaitu bentuk gelombang kesalahan sirkuit pendek yang mirip dengan metode pulsa tegangan rendah.
Jarak kesalahan ditampilkan secara otomatis dan tidak ada zona buta uji.
Dengan fungsi penyimpanan gelombang uji besar-besaran: Bentuk gelombang yang diuji di lokasi dapat disimpan dengan nyaman di instrumen dalam urutan yang ditentukan untuk dikumpulkan dan diamati kapan saja.
Bentuk gelombang titik kesalahan yang diukur dan bentuk gelombang sirkuit terbuka panjang fase yang baik dapat ditampilkan pada saat yang sama untuk perbandingan pada layar yang sama dan perbandingan berlapis.Membuat penilaian jarak kesalahan lebih akurat.
Sumber daya baterai lithium polimer internal: dapat bekerja terus menerus selama lebih dari 4 jam setelah diisi penuh.Ini juga dapat bekerja dengan sumber daya AC eksternal.
Delapan sinyal transmisi pulsa dan refleksi kesalahan ditampilkan secara otomatis, dan bentuk gelombang panjang kabel sirkuit terbuka ditampilkan pada saat yang sama.Hal ini membuat representasi bentuk gelombang karakteristik kesalahan sangat sederhanaHanya ada satu jenis gelombang kesalahan resistensi tinggi, yaitu bentuk gelombang kesalahan sirkuit pendek yang mirip dengan metode pulsa tegangan rendah.Jarak kesalahan ditampilkan secara otomatis dan tidak ada zona buta tes.
Kondisi kerja: suhu -25oC~+55oC, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg.
Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel listrik dengan tingkat tegangan 35KV dan di bawahnya; kalibrasi panjang kabel; kira-kira uji jarak kesalahan kabel

Prelokasi kesalahan kabel: dengan refleksometer XHGG502 berdasarkan metode refleksi impuls tegangan rendah (TDR), dan metode pembusukan tegangan tinggi (flashover) (DECAY),Metode refleksi busur ((shot tunggal/ multi-shot).

Ada tiga mode uji dari XHGG502, tegangan rendah pulsa, tegangan tinggi flashover, ARC multi-shot
Gambar di bawah ini menunjukkan jarak kesalahan kabel yang diukur dengan menggunakan mode pengujian multi-shot ARC dari XHGG502.
TDR yang dapat disesuaikan Kabel Fault Pre Locator Akurat Kabel Fault Distance Locator 4

Gambar di bawah ini menunjukkan jarak kesalahan kabel diukur dengan menggunakan mode pengujian flashover tegangan tinggi dari XHGG502

TDR yang dapat disesuaikan Kabel Fault Pre Locator Akurat Kabel Fault Distance Locator 5

Gambar di bawah ini menunjukkan panjang kabel atau kabel jarak kesalahan sirkuit terbuka diukur dengan menggunakan modus tes pulsa tegangan rendah dari XHGG502.tidak perlu untuk menghubungkan generator pulsa tegangan tinggiMetode pengujian lainnya harus digunakan bersama dengan generator pulsa tegangan tinggi.

TDR yang dapat disesuaikan Kabel Fault Pre Locator Akurat Kabel Fault Distance Locator 6
