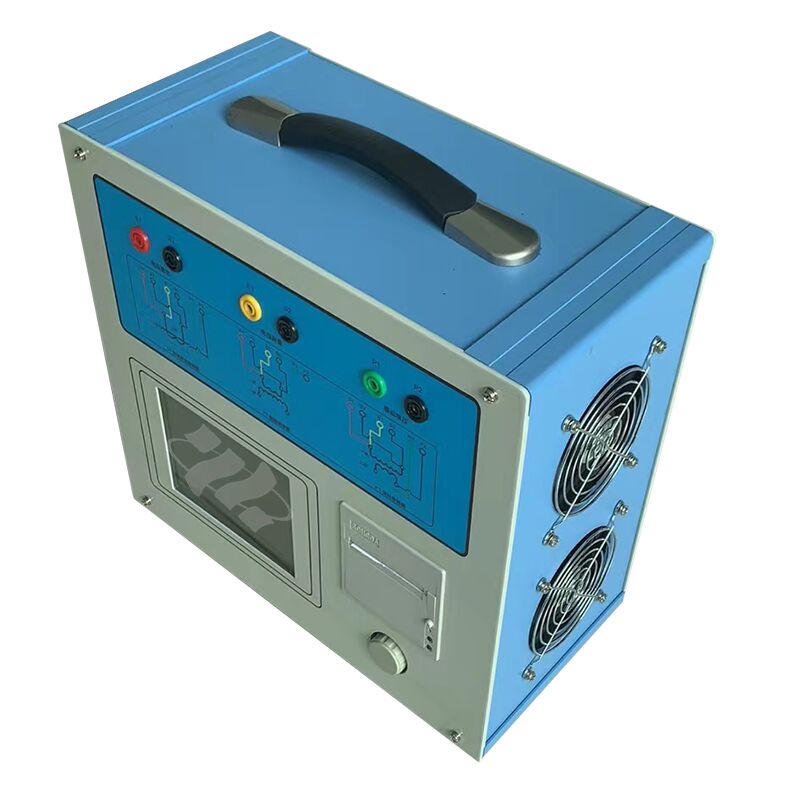

Dirancang untuk pengujian transformator yang komprehensif, XHTX206 Transformer Comprehensive Characteristic Tester memberikan pengukuran yang tepat untuk spektrum CT yang luas, seperti transformator kelas proteksi, kelas pengukuran, dan kelas TP. Alat ini melakukan penilaian menyeluruh terhadap karakteristik eksitasi (volt - ampere), rasio transformasi, polaritas, resistansi belitan sekunder, beban sekunder, kesalahan rasio, dan kesalahan sudut. Selain pengujian CT, instrumen berkinerja tinggi ini juga kompatibel dengan persyaratan pengujian unit elektromagnetik dari berbagai PT, termasuk karakteristik eksitasi, rasio transformasi, polaritas, resistansi belitan sekunder, dan pengujian kesalahan rasio.
★ Memanfaatkan metodologi pengujian konversi frekuensi canggih, penguji secara akurat memplot kurva karakteristik dan kurva kesalahan, dengan kapasitas tegangan titik infleksi yang luar biasa sebesar 60kV untuk memenuhi skenario pengujian dengan permintaan tinggi.
★ Merampingkan alur kerja pengujian dengan secara otomatis menghasilkan nilai tegangan/arus titik infleksi, kurva kesalahan, dan serangkaian lengkap parameter pengujian, menghilangkan kesalahan perhitungan manual.
★ Menampilkan tampilan dinamis yang intuitif untuk konfigurasi parameter dan diagram pengkabelan, memandu operator langkah demi langkah untuk memastikan pengaturan yang benar dan efisien.
★ Menggabungkan mouse fotoelektrik putar untuk pengoperasian yang lancar dan mudah, secara signifikan mengurangi kurva pembelajaran dan meningkatkan efisiensi pengujian.
Parameter Teknis
☆ Output: 0–180Vrms, 12Arms, 36A (puncak) ±0.2%
☆ Pengukuran: Transformasi
Rasio: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%
Resistansi: 0–600Ω ±(0.5%R+2mΩ)
Fase: Resolusi 0.5min ±5min
Beban: 0–1000VA ±(0.5%R+0.02VA)
☆ Catu Daya: AC220V±10%, 50Hz
