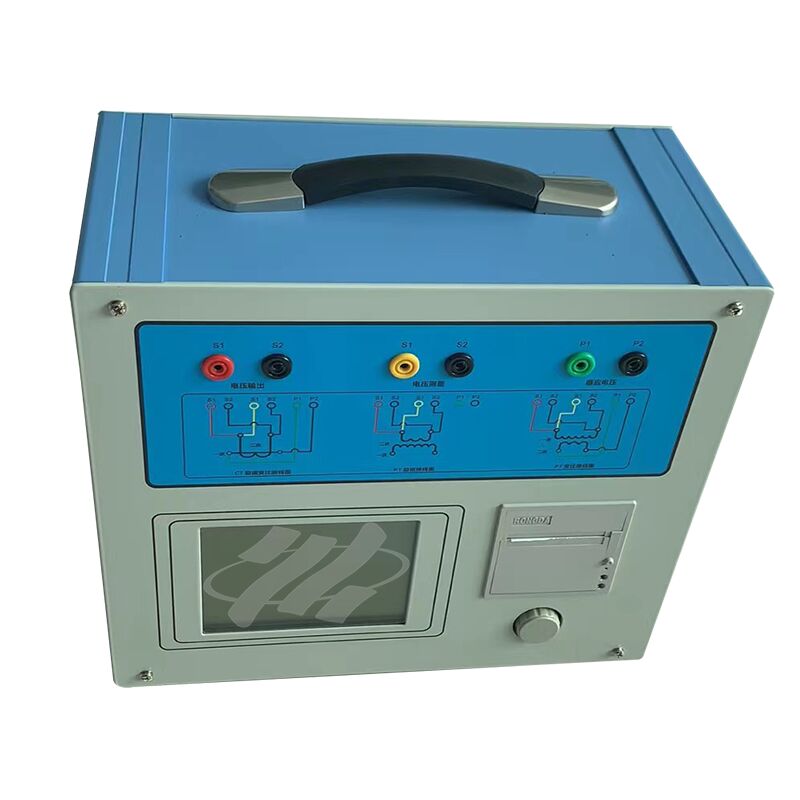

Penguji Karakteristik Komprehensif Transformator XHTX206 dirancang untuk melakukan serangkaian pengujian lengkap pada berbagai jenis Transformator Arus (CT), termasuk model kelas proteksi, kelas pengukuran, dan kelas TP. Ruang lingkup pengujiannya mencakup karakteristik eksitasi (juga dikenal sebagai karakteristik volt-ampere), rasio transformasi, polaritas, resistansi belitan sekunder, beban sekunder, kesalahan rasio, dan kesalahan sudut. Selain itu, penguji ini berlaku untuk menguji karakteristik eksitasi, rasio transformasi, polaritas, resistansi belitan sekunder, dan kesalahan rasio unit elektromagnetik dari semua jenis Transformator Potensial (PT).
Mengadopsi metode konversi frekuensi untuk menguji kurva karakteristik dan kurva kesalahan, dengan tegangan titik belok mencapai hingga 60kV.
Secara otomatis mengeluarkan data kunci seperti tegangan/arus titik belok, kurva kesalahan, dan berbagai parameter pengujian.
Menyediakan tampilan dinamis pengaturan parameter dan tampilan diagram pengkabelan tambahan secara real-time untuk pengoperasian yang mudah.
Dilengkapi dengan mouse fotoelektrik putar untuk pengoperasian yang sederhana, cepat, dan ramah pengguna.
Parameter Teknis
Keluaran: 0–180Vrms, 12Arms, 36A (puncak) ±0.2%
Pengukuran: Transformasi
Rasio: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%, Resistansi: 0–600Ω ±(0.5%R+2mΩ),
Fase: Resolusi 0.5min ±5min, Beban: 0–1000VA ±(0.5%R+0.02VA)
Catu Daya: AC220V±10%, 50Hz
