Penguji Karakteristik Transformator Penganalisis CT PT | Konversi Frekuensi| XHTX206

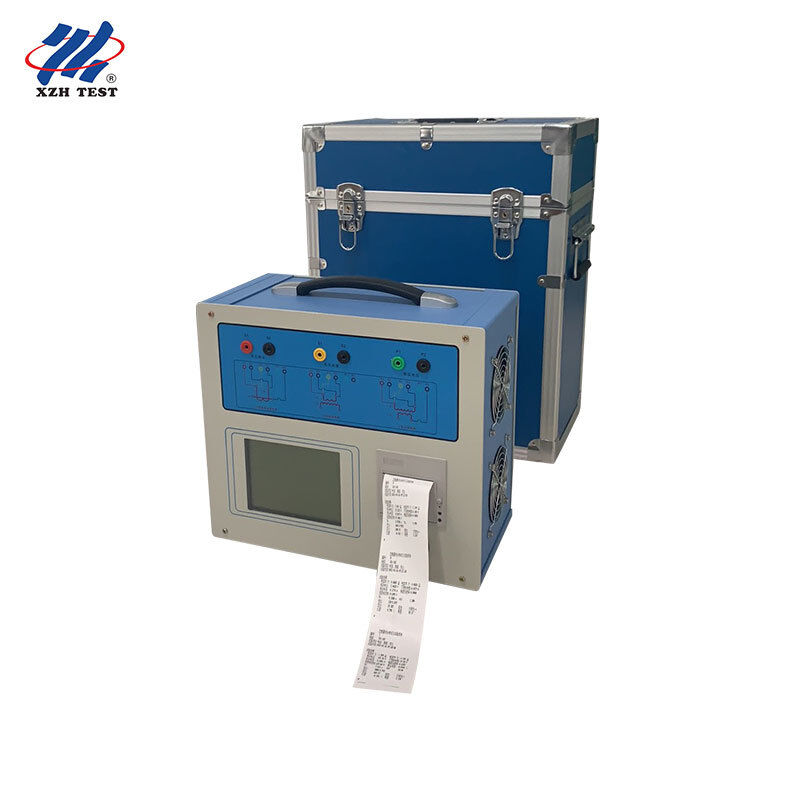

Penganalisis CT PT XHTX206 adalah penguji karakteristik transformator komprehensif generasi baru yang dikembangkan untuk industri tenaga listrik, menggantikan transformator rasio variabel tradisional, transformator step-up, dan penguat arus. Berdasarkan teknologi pengujian konversi frekuensi canggih dengan platform DSP dan FPGA berkinerja tinggi, alat ini sepenuhnya memenuhi pengujian karakteristik eksitasi (volt-ampere), rasio transformasi, polaritas, resistansi belitan sekunder, beban sekunder, kesalahan rasio, dan kesalahan sudut untuk transformator arus kelas proteksi, kelas pengukuran, dan kelas TP, serta pengujian karakteristik eksitasi, rasio, polaritas, dan resistansi belitan sekunder unit elektromagnetik PT.
Aplikasi & Target Audiens: Dibangun untuk pengujian penerimaan pabrik produsen transformator arus dan transformator tegangan, institut penelitian sains tenaga listrik dan laboratorium pengujian tegangan tinggi, insinyur komisioning proteksi relai, tim serah terima gardu induk dan pemeliharaan preventif, serta departemen komisioning konstruksi tenaga listrik yang memerlukan verifikasi CT/PT di lokasi tanpa transformator standar, penguat, atau kotak beban.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Objek Uji |
CT (kelas proteksi / pengukuran / TP), unit elektromagnetik PT |
| Output |
0~180Vrms, 12Arms, 36A (puncak) |
| Akurasi Tegangan |
±0.2% |
| Rentang Rasio CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Rentang Rasio PT |
1~35000 |
| Pengukuran Fase |
Akurasi ±5 menit, resolusi 0.5 menit |
| Resistansi Belitan Sekunder |
0~600Ω, <0.5% ±2mΩ |
| Pengukuran Beban AC |
0~1000VA, <0.5% ±0.02VA |
| Catu Daya |
AC220V ±10%, 50Hz |
| Lingkungan Kerja |
-10~50°C, kelembaban ≤90% |
| Dimensi / Berat |
365×290×153mm / <10kg |
Fitur Utama
Metode konversi frekuensi menguji kurva karakteristik eksitasi CT/PT dan kurva kesalahan 10%, menangani titik infleksi hingga 60kV hanya dengan output 180Vrms dan arus 12Arms (36A puncak).
Verifikasi transformator arus di lokasi tanpa CT standar, penguat, kotak beban, regulator tegangan, atau kabel arus berat, sangat mengurangi beban kerja dan meningkatkan efisiensi.
Kesalahan rasio dalam ±0.1% dan kesalahan sudut dalam ±5 menit, memungkinkan pengujian lapangan transformator arus kelas 0.2S dengan rentang rasio 1~40000.
Secara otomatis menghitung tegangan/arus titik infleksi, kurva kesalahan 10% (5%), faktor batas akurasi (ALF), faktor keamanan instrumen (FS), konstanta waktu sekunder (Ts), koefisien remanensi (Kr), induktansi jenuh dan tidak jenuh.
Pengujian satu tombol untuk resistansi DC CT, eksitasi, rasio, dan polaritas dengan skema pengkabelan tunggal untuk semua pengujian CT kecuali beban, memenuhi standar GB1208 (IEC60044-1), GB16847 (IEC60044-6), dan GB1207.
Penguat arus khusus opsional menghasilkan output 180A untuk pengujian aliran-melalui di lokasi.
Fitur Lanjutan
Antarmuka grafis dinamis sepenuhnya berbahasa Mandarin dengan diagram pengkabelan otomatis ditampilkan sesuai dengan item pengujian yang dipilih; tidak perlu referensi manual.
LCD transflektif grafis 5,7 inci, terlihat jelas di bawah sinar matahari langsung.
Operasi mouse fotoelektrik putar untuk entri parameter yang cepat dan mudah.
Pencetak bawaan secara otomatis mencetak laporan pengujian; menyimpan hingga 1000 grup data pengujian dengan retensi saat daya mati.
Desain portabel dengan berat total di bawah 9kg, mudah dibawa ke lokasi lapangan.
Menggabungkan fungsi pengujian CT/PT yang komprehensif, teknologi konversi frekuensi, dan pembuatan laporan otomatis, XHTX206 memberikan akurasi tingkat laboratorium dan kenyamanan siap lapangan untuk pengujian karakteristik transformator.
FAQ
Q1: Untuk siapa penganalisis CT PT XHTX206 dirancang?
Alat ini dirancang untuk pengujian penerimaan pabrik produsen CT/PT, institut penelitian sains tenaga listrik dan laboratorium pengujian tegangan tinggi, insinyur komisioning proteksi relai, tim serah terima gardu induk dan pemeliharaan preventif, serta departemen komisioning konstruksi tenaga listrik yang melakukan verifikasi transformator di lokasi.
Q2: Tes apa saja yang dapat dilakukannya?
Alat ini melakukan pengujian karakteristik eksitasi (volt-ampere), rasio transformasi, polaritas, resistansi belitan sekunder, beban sekunder, kesalahan rasio, dan kesalahan sudut untuk CT kelas proteksi, pengukuran, dan TP, ditambah pengujian karakteristik eksitasi, rasio, polaritas, dan resistansi belitan sekunder untuk unit elektromagnetik PT.
Q3: Mengapa teknologi konversi frekuensi penting?
Pengujian konversi frekuensi menghasilkan kurva karakteristik eksitasi penuh dan kurva kesalahan 10% hanya dengan menggunakan output 180Vrms dan arus 12Arms, namun mampu menangani CT dengan titik infleksi hingga 60kV, menghilangkan kebutuhan akan penguat tegangan tinggi yang besar dan sumber arus besar.
Q4: Bisakah alat ini memverifikasi CT di lokasi tanpa transformator standar?
Ya. Alat ini memverifikasi transformator arus di lokasi tanpa CT standar, penguat, kotak beban, regulator tegangan, atau kabel arus berat, mencapai kesalahan rasio dalam ±0.1% dan kesalahan sudut dalam ±5 menit, cukup untuk pengujian lapangan CT kelas 0.2S.
Q5: Aksesori, pengemasan, dan ketentuan pengiriman apa yang berlaku?
Penguat arus khusus opsional tersedia untuk pengujian aliran-melalui 180A. Instrumen dikirimkan dalam kemasan kayu dalam waktu 5-8 hari kerja, dengan pembayaran T/T dan MOQ 1 set.
