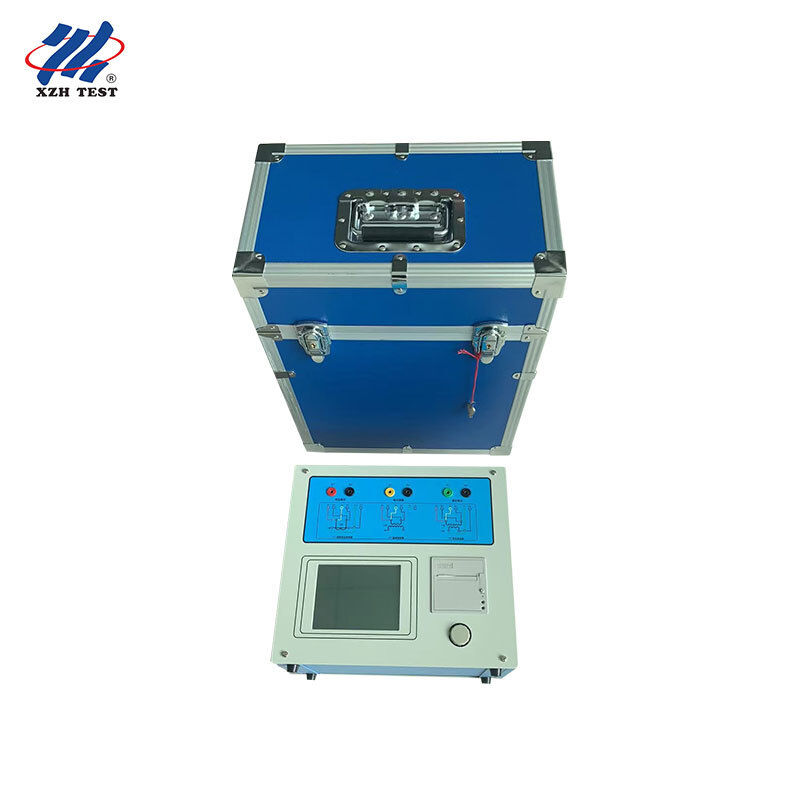

Penganalisis CT PT Konversi Frekuensi Penguji Transformator | Titik Infleksi 60kV | XHTX206
Penganalisis CT PT Konversi Frekuensi XHTX206 adalah penguji karakteristik transformator komprehensif generasi baru yang dikembangkan untuk industri tenaga listrik, menggantikan kombinasi tradisional transformator rasio variabel, transformator step-up, dan penguat arus. Berdasarkan teknologi pengujian konversi frekuensi canggih dengan platform DSP dan FPGA berkinerja tinggi, alat ini sepenuhnya memenuhi pengujian karakteristik eksitasi (volt-ampere), rasio transformasi, polaritas, resistansi belitan sekunder, beban sekunder, kesalahan rasio, dan kesalahan sudut untuk transformator arus kelas proteksi, kelas pengukuran, dan kelas TP, serta pengujian karakteristik eksitasi, rasio, polaritas, dan resistansi belitan sekunder unit elektromagnetik PT. Instrumen ini memberikan otomatisasi yang lebih tinggi, stabilitas yang lebih baik, dan efisiensi pengujian yang jauh lebih baik untuk verifikasi transformator profesional.
Aplikasi & Target Audiens: Dirancang untuk cabang pemeliharaan perusahaan jaringan dan kontraktor rekayasa transmisi & distribusi (EPC), tim komisioning kelistrikan pembangkit listrik tenaga angin dan surya, laboratorium pengujian kelistrikan perusahaan industri besar seperti pabrik baja, semen, dan kimia, perusahaan layanan pengujian kelistrikan dan penyedia penyewaan peralatan, serta perguruan tinggi pelatihan kejuruan tenaga listrik untuk pengajaran langsung pengujian karakteristik transformator.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Objek Uji |
CT (kelas proteksi / pengukuran / TP), unit elektromagnetik PT |
| Output |
0~180Vrms, 12Arms, 36A (puncak) |
| Akurasi Tegangan |
±0.2% |
| Rentang Rasio CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Rentang Rasio PT |
1~35000 |
| Pengukuran Fase |
Akurasi ±5 menit, resolusi 0.5 menit |
| Resistansi Belitan Sekunder |
0~600Ω, <0.5% ±2mΩ |
| Pengukuran Beban AC |
0~1000VA, <0.5% ±0.02VA |
| Catu Daya |
AC220V ±10%, 50Hz |
| Lingkungan Kerja |
-10~50°C, kelembaban ≤90% |
| Dimensi / Berat |
365×290×153mm / <10kg |
Fitur Utama
Metode konversi frekuensi menguji kurva karakteristik eksitasi CT/PT dan kurva kesalahan 10%, menangani titik infleksi hingga 60kV hanya dengan output 180Vrms dan arus 12Arms (36A puncak).
Verifikasi transformator arus di lokasi tanpa CT standar, penguat, kotak beban, regulator tegangan, atau kabel arus berat, sangat mengurangi beban kerja dan meningkatkan efisiensi.
Kesalahan rasio dalam ±0.1% dan kesalahan sudut dalam ±5 menit, memungkinkan pengujian lapangan transformator arus kelas 0.2S dengan rentang rasio 1~40000.
Secara otomatis menghitung tegangan/arus titik infleksi, kurva kesalahan 10% (5%), faktor batas akurasi (ALF), faktor keamanan instrumen (FS), konstanta waktu sekunder (Ts), koefisien remanensi (Kr), induktansi jenuh dan tidak jenuh.
Pengujian satu tombol untuk resistansi DC CT, eksitasi, rasio, dan polaritas dengan skema pengkabelan tunggal untuk semua pengujian CT kecuali beban, memenuhi standar GB1208 (IEC60044-1), GB16847 (IEC60044-6), dan GB1207.
Penguat arus khusus opsional menghasilkan output 180A untuk pengujian aliran-melalui di lokasi.
Kelas CT yang cocok termasuk P, TPY, pengukuran, PR, PX, TPS, TPX, dan TPZ, dengan pemilihan standar otomatis berdasarkan jenis dan kelas transformator.
Fitur Lanjutan
Antarmuka grafis dinamis berbahasa Mandarin dengan diagram pengkabelan otomatis untuk setiap item pengujian yang dipilih, memandu operator langkah demi langkah.
LCD transflektif grafis 5,7 inci, jelas terlihat di bawah sinar matahari langsung untuk pekerjaan lapangan di luar ruangan.
Mouse fotoelektrik putar untuk entri parameter dan pengoperasian yang cepat dan intuitif.
Pencetak bawaan untuk pencetakan laporan pengujian otomatis; menyimpan hingga 1000 grup data dengan retensi saat daya mati.
Konstruksi portabel dengan berat di bawah 9kg untuk transportasi lapangan yang mudah.
Metode pengukuran empat terminal memastikan pengujian resistansi belitan sekunder yang akurat dengan menghilangkan kesalahan resistansi kabel.
Item Uji untuk Transformator Arus
| Item Uji |
Deskripsi |
| Resistansi Belitan Sekunder |
Mengukur resistansi DC belitan sekunder CT dengan metode empat terminal, rentang 0~600Ω |
| Karakteristik Eksitasi |
Menguji kurva karakteristik volt-ampere dari unit elektromagnetik CT dan PT |
| Rasio Transformasi & Polaritas |
Memeriksa akurasi rasio CT/PT dan polaritas belitan dengan operasi satu tombol |
| Beban Sekunder |
Mengukur beban AC hingga 1000VA dengan akurasi <0.5% ±0.02VAKesalahan Rasio & Kesalahan Sudut |
| Menghitung kesalahan rasio dalam ±0.1% dan kesalahan sudut dalam ±5 menit |
Uji Aliran-Melalui |
| Dengan penguat opsional, menghasilkan output hingga 180A untuk pengujian aliran-melalui di lokasi |
Kepatuhan Standar & Prinsip Pengujian |
XHTX206 mengikuti prinsip pengujian metode frekuensi rendah untuk pengujian karakteristik eksitasi, yang secara signifikan mengurangi tegangan dan arus uji yang diperlukan sambil mempertahankan akurasi pengukuran. Instrumen ini juga menerapkan metode perhitungan kurva kesalahan 10% untuk mengevaluasi kinerja transformator arus kelas proteksi, membantu insinyur memverifikasi bahwa perangkat proteksi akan beroperasi dengan benar dalam kondisi gangguan. Semua pengujian mematuhi standar GB1208 (IEC60044-1), GB16847 (IEC60044-6), dan GB1207, dan instrumen secara otomatis memilih standar yang sesuai sesuai dengan jenis dan kelas transformator, memastikan hasil yang konsisten dan berulang yang diterima oleh utilitas dan laboratorium pihak ketiga di seluruh dunia.
Untuk berbagai struktur CT termasuk transformator arus tipe bushing, tipe lilitan, dan tipe jendela, lampiran manual menyediakan diagram pengkabelan empat terminal yang terperinci, menjamin koneksi yang benar untuk pengukuran yang akurat dalam setiap konfigurasi. Fungsi uji mandiri instrumen memverifikasi sirkuit internal dan saluran pengukuran sebelum pengujian, sementara fungsi uji aliran-melalui memvalidasi loop arus lengkap, menjadikan XHTX206 solusi verifikasi lengkap untuk para profesional pengujian transformator.
FAQ
Q1: Untuk siapa penganalisis CT PT XHTX206 dirancang?
Alat ini dirancang untuk cabang pemeliharaan perusahaan jaringan dan kontraktor rekayasa transmisi & distribusi (EPC), tim komisioning kelistrikan pembangkit listrik tenaga angin dan surya, laboratorium pengujian kelistrikan perusahaan baja, semen, dan kimia, perusahaan layanan pengujian kelistrikan dan penyedia penyewaan peralatan, serta perguruan tinggi pelatihan kejuruan tenaga listrik.
Q2: Tes apa yang dapat dilakukannya?
Alat ini melakukan pengujian karakteristik eksitasi (volt-ampere), rasio transformasi, polaritas, resistansi belitan sekunder, beban sekunder, kesalahan rasio, dan kesalahan sudut untuk CT kelas proteksi, pengukuran, dan TP, ditambah pengujian karakteristik eksitasi, rasio, polaritas, dan resistansi belitan sekunder untuk unit elektromagnetik PT.
Q3: Mengapa teknologi konversi frekuensi penting?
Pengujian konversi frekuensi menghasilkan kurva karakteristik eksitasi penuh dan kurva kesalahan 10% hanya dengan menggunakan output 180Vrms dan arus 12Arms, namun dapat menangani CT dengan titik infleksi hingga 60kV, menghilangkan kebutuhan akan penguat tegangan tinggi yang besar dan sumber arus besar.
Q4: Bisakah alat ini memverifikasi CT di lokasi tanpa transformator standar?
Ya. Alat ini memverifikasi transformator arus di lokasi tanpa CT standar, penguat, kotak beban, regulator tegangan, atau kabel arus berat, mencapai kesalahan rasio dalam ±0.1% dan kesalahan sudut dalam ±5 menit, cukup untuk pengujian lapangan CT kelas 0.2S.
Q5: Aksesori, pengemasan, dan ketentuan pengiriman apa yang berlaku?
Penguat arus khusus opsional tersedia untuk pengujian aliran-melalui 180A. Instrumen dikirimkan dalam kemasan kayu dalam waktu 5-8 hari kerja, dengan pembayaran T/T dan MOQ 1 set.
