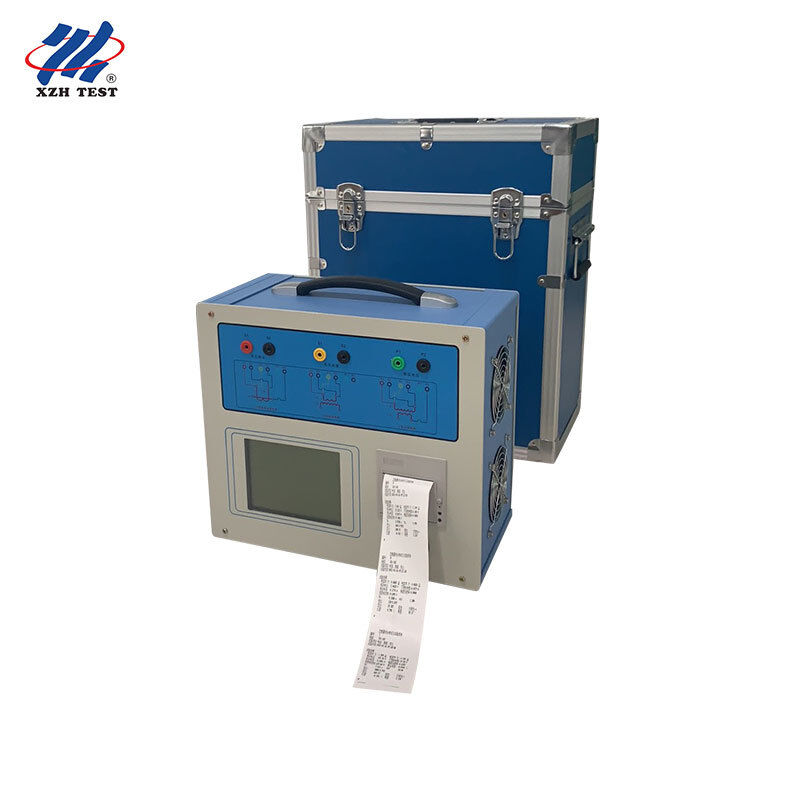

CT PT Tester Transformer Characteristic Analyzer. Pengukuran presisi. XHTX206.
XHTX206 CT PT Tester adalah analis karakteristik trafo komprehensif untuk industri listrik,dibangun di atas platform DSP dan FPGA berkinerja tinggi dengan teknologi pengujian konversi frekuensi canggihIni mencakup karakteristik eksitasi (volt-ampere), rasio transformasi, polaritas, resistensi penggulung sekunder, beban sekunder, kesalahan rasio dan tes kesalahan sudut untuk kelas perlindungan,Transformator arus kelas metering dan kelas TP, dan mendukung karakteristik eksitasi, rasio transformasi, polaritas, resistensi penggulung sekunder dan pengujian kesalahan rasio untuk unit elektromagnetik PT.Sebagai instrumen generasi baru yang dikembangkan melalui penelitian pasar yang ekstensif dan studi teoritis, ia menggantikan kombinasi tradisional dari transformator rasio variabel, transformator step-up dan penguat arus, memberikan otomatisasi yang lebih tinggi,Stabilitas yang lebih baik dan efisiensi pengujian yang jauh lebih baik untuk verifikasi trafo profesional.
Aplikasi & Target Audiens:Ideal untuk pusat pengukuran dan kalibrasi daya yang melakukan verifikasi CT kelas 0.2S di lokasi, tim uji listrik pembangkit listrik, kru uji listrik di kereta api,industri petrokimia dan pertambangan, laboratorium teknik listrik universitas, dan pengujian kekuatan pihak ketiga dan organisasi sertifikasi yang membutuhkan pengukuran rasio dan sudut kesalahan yang akurat dari transformator instrumen.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Objek Uji |
CT (keamanan / pengukuran / kelas TP), PT unit elektromagnetik |
| Output |
0~180Vrms, 12Arms, 36A (puncak) |
| Keakuratan Tegangan |
± 0,2% |
| Jangkauan rasio CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| PT Ratio Range |
1 ~ 35000 |
| Pengukuran Fase |
Keakuratan ± 5 menit, resolusi 0,5 menit |
| Ketahanan penggulung sekunder |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Pengukuran beban AC |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Sumber Daya |
AC220V ± 10%, 50Hz |
| Lingkungan Kerja |
-10~50°C, kelembaban ≤90% |
| Dimensi / Berat |
365×290×153mm / <10kg |
Fitur Utama
Kesalahan rasio dalam ± 0,1% dan kesalahan sudut dalam ± 5 menit memungkinkan pengujian lapangan dari transformator arus kelas 0,2S.
Metode konversi frekuensi menangani titik infleksi CT hingga 60kV hanya menggunakan output 180Vrms dan arus 12Arms (36A puncak).
Verifikasi di tempat tanpa CT standar, booster, kotak beban, regulator tegangan atau kabel arus berat, secara dramatis mengurangi beban kerja pengujian.
Menghasilkan secara otomatis tegangan titik inflexion / arus, 10% (5%) kurva kesalahan, faktor batas akurasi (ALF), faktor keamanan instrumen (FS),konstanta waktu sekunder (Ts) dan koefisien remanensi (Kr).
Pengujian satu kunci resistensi DC CT, eksitasi, rasio dan polaritas dengan skema kabel tunggal, sesuai dengan standar GB1208 (IEC60044-1), GB16847 (IEC60044-6) dan GB1207.
Booster arus khusus opsional memberikan output 180A untuk pengujian aliran di lokasi.
Kelas CT yang cocok termasuk P, TPY, metering, PR, PX, TPS, TPX dan TPZ, dengan pemilihan standar otomatis berdasarkan jenis dan kelas trafo.
Fitur Lanjutan
Antarmuka grafis Cina dinamis dengan diagram kabel otomatis untuk setiap item uji yang dipilih, membimbing operator langkah demi langkah.
5.7 inci grafis transflektif LCD, jelas dibaca dalam sinar matahari langsung untuk pekerjaan lapangan di luar ruangan.
Rotary photoelectric mouse untuk cepat, input parameter intuitif dan operasi.
Printer built-in untuk pencetakan laporan uji otomatis; menyimpan hingga 1000 kelompok data dengan retensi power-off.
Konstruksi portabel dengan berat kurang dari 9 kg untuk transportasi lapangan yang mudah.
Metode pengukuran empat terminal memastikan pengujian resistensi penggulung sekunder yang akurat dengan menghilangkan kesalahan resistensi timbal.
Dengan kemampuan pengujian CT/PT yang komprehensif, teknologi konversi frekuensi dan pelaporan otomatis,XHTX206 memberikan presisi tingkat laboratorium dan kenyamanan siap lapangan untuk analisis karakteristik trafoFungsi pengujian diri dan uji aliran instrumen yang canggih memperluas nilainya untuk tim pengoperasian,memungkinkan verifikasi lengkap dari seluruh rantai pengukuran sebelum pengujian formal dimulai.
Titik pengujian untuk trafo arus
| Titik pengujian |
Deskripsi |
| Ketahanan penggulung sekunder |
Mengukur CT resistensi DC sekunder liking dengan metode empat terminal, kisaran 0 ~ 600Ω |
| Karakteristik Eksitasi |
Uji kurva karakteristik volt-ampere dari unit elektromagnetik CT dan PT |
| Rasio Transformasi & Polaritas |
Memeriksa akurasi rasio CT/PT dan polaritas lilitan dengan operasi satu tombol |
| Beban Sekunder |
Pengukuran beban AC hingga 1000VA dengan akurasi < 0,5% ± 0,02VA |
| Kesalahan rasio & kesalahan sudut |
Menghitung kesalahan rasio dalam ± 0,1% dan kesalahan sudut dalam ± 5min |
| Uji aliran melalui |
Dengan booster opsional, output hingga 180A untuk pengujian aliran melalui di lokasi |
Standar Kesesuaian & Prinsip Uji
XHTX206 mengikuti prinsip uji metode frekuensi rendah untuk pengujian karakteristik eksitasi,yang secara signifikan mengurangi tegangan dan arus uji yang diperlukan sambil menjaga akurasi pengukuranInstrumen ini juga menerapkan metode perhitungan kurva kesalahan 10% untuk mengevaluasi kinerja transformator arus kelas perlindungan,membantu insinyur memverifikasi bahwa perangkat perlindungan akan berfungsi dengan benar dalam kondisi kesalahan. Semua tes sesuai dengan standar GB1208 (IEC60044-1), GB16847 (IEC60044-6) dan GB1207, dan instrumen secara otomatis memilih standar yang sesuai sesuai dengan jenis dan kelas trafo,memastikan konsistensi, hasil yang dapat diulang yang diterima oleh utilitas dan laboratorium pihak ketiga di seluruh dunia.
Untuk berbagai struktur CT termasuk transformer arus tipe bushing, tipe luka dan tipe jendela, lampiran manual memberikan diagram kabel empat terminal yang rinci,menjamin koneksi yang benar untuk pengukuran yang akurat dalam setiap konfigurasiFungsi uji mandiri instrumen memverifikasi sirkuit internal dan saluran pengukuran sebelum pengujian, sementara fungsi uji aliran melalui memvalidasi loop arus lengkap,membuat XHTX206 solusi verifikasi lengkap untuk profesional pengujian trafo.
FAQ
T1: Untuk siapa XHTX206 CT PT tester dirancang?
Ini dirancang untuk pusat pengukuran dan kalibrasi daya, tim uji listrik pembangkit listrik, kru uji listrik di industri kereta api, petrokimia dan pertambangan,laboratorium teknik listrik universitas, dan pengujian tenaga pihak ketiga dan organisasi sertifikasi.
T2: Jenis transformer apa yang bisa diuji?
Ini menguji kelas perlindungan, kelas pengukur dan kelas TP transformator arus, termasuk karakteristik eksitasi, rasio, polaritas, resistensi penggulung sekunder, beban sekunder,Kesalahan rasio dan kesalahan sudut, serta unit elektromagnetik PT. CT kelas P, TPY, metering, PR, PX, TPS, TPX dan TPZ didukung.
Q3: Bagaimana tes konversi frekuensi menguntungkan lapangan kerja?
Ini menghasilkan karakteristik eksitasi lengkap dan kurva kesalahan 10% dengan output hanya 180Vrms dan arus 12Arms saat menangani CT dengan titik infleksi hingga 60kV,menghilangkan kebutuhan untuk penguat tegangan tinggi besar dan sumber arus besar.
T4: Keakuratan apa yang dicapai untuk verifikasi CT di tempat?
kesalahan rasio dalam ± 0,1% dan kesalahan sudut dalam ± 5 menit, mendukung verifikasi lapangan dari transformator arus kelas 0,2S dalam kisaran rasio 1 ~ 40000 tanpa transformator standar,Booster atau kotak beban.
Q5: Aksesoris dan syarat pengiriman apa yang tersedia?
Sebuah penguat arus khusus opsional memungkinkan pengujian aliran 180A. Penguji kapal dalam kemasan kayu dalam waktu 5-8 hari kerja, dengan pembayaran T / T dan 1 set MOQ.
