Generator Lonjakan Tegangan Tinggi Tarik Batang| XHHV515-12L Model: XHHV515-12L
Dirancang untuk: Teknisi Layanan Gangguan Kabel LV/MV, Kru Pemeliharaan Distribusi Utilitas, Penyedia Layanan Pengujian Listrik
Nilai Inti: Generator impuls DC tipe batang tarik ringkas dengan kapasitor internal 12μF yang menghasilkan energi pelepasan yang dapat disesuaikan 0-864J — solusi portabel, siap pakai untuk deteksi gangguan rutin pada kabel daya 12kV ke bawah dengan keluaran mode ganda (pelepasan impuls + tegangan tahan DC).
Untuk Siapa Peralatan Ini
XHHV515-12L direkayasa untuk teknisi lapangan yang membutuhkan sumber impuls portabel ringkas, ringan, satu operator untuk pekerjaan lokasi gangguan kabel LV dan MV sehari-hari. Desain sasis batang tarik memprioritaskan kemudahan transportasi dan penyebaran cepat — ideal untuk kru utilitas yang merespons beberapa panggilan gangguan per hari dan perusahaan pengujian yang melayani jaringan distribusi perkotaan di mana kemampuan manuver melalui titik akses yang sempit sangat penting.
1Teknisi Layanan LapanganPortabilitas batang tarik untuk transportasi satu operator antara kendaraan dan titik uji. Pengaturan minimal — sambungkan, nyalakan, uji.
2Kru Utilitas DistribusiLokasi gangguan kabel rutin 12kV ke bawah. Perlindungan mulai posisi nol memastikan operasi yang aman oleh kru yang berotasi melalui gardu induk setiap hari.
3Perusahaan Layanan PengujianSumber impuls hemat biaya untuk kontrak layanan gangguan kabel LV/MV. Port keluaran ganda — tidak diperlukan perangkat keras peralihan mode antara mode impuls dan DC.
4Ahli Listrik Pabrik IndustriJejak ringkas muat melalui pintu standar dan titik akses ruang peralatan. Ideal untuk diagnostik kabel MV pabrik dan pabrik pengolahan.
Spesifikasi Utama
Kapasitor Internal12 μF
Rentang Energi Pelepasan0–864 J
Tegangan Kabel Target≤12 kV
Pengukuran TeganganMeteran kV Waktu Nyata
Interlock KeamananMulai Posisi Nol
Kontrol PelepasanInterval Manual + Waktu
Mode KeluaranPort Ganda EMP + DC
Catu Daya220V AC 50Hz
Bentuk FaktorPortabel Batang Tarik

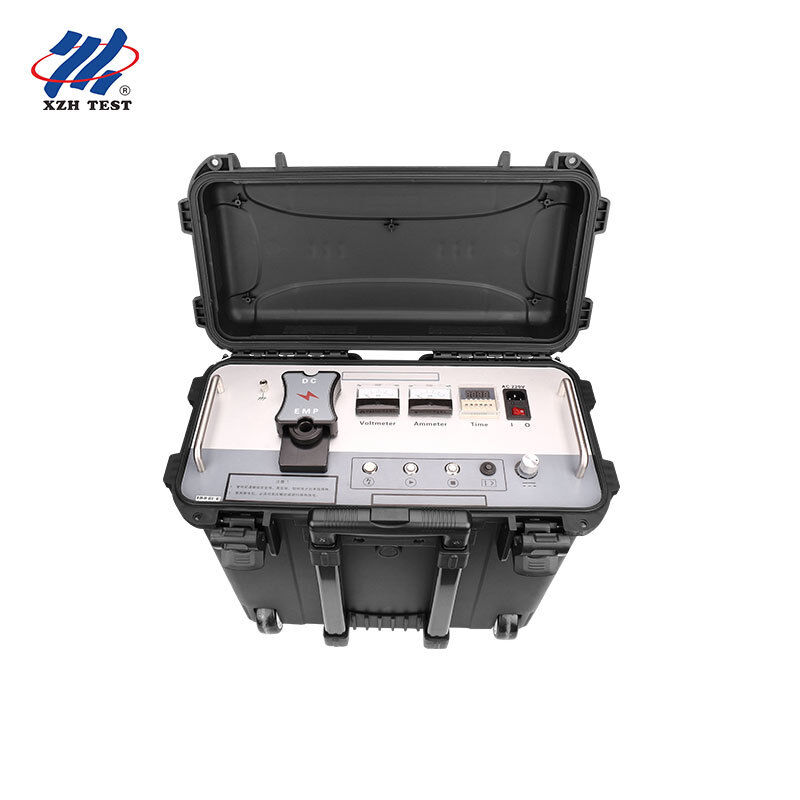

Desain Batang Tarik Ringkas — Ambil, Pergi, Uji
Berbeda dengan generator lonjakan yang dipasang di troli yang lebih besar yang memerlukan akses tanjakan kendaraan dan penanganan dua orang, faktor bentuk batang tarik XHHV515-12L memungkinkan mobilitas lapangan operator tunggal yang sebenarnya. Pegangan teleskopik terintegrasi dan sasis yang kokoh memungkinkan satu teknisi untuk mengangkut instrumen lengkap dari kendaraan ke titik uji — melalui gerbang, menuruni tangga, dan ke ruang gardu induk yang padat di mana kereta beroda tidak dapat dinavigasi.
Keunggulan Operasional: Untuk kru utilitas yang menangani 4-6 panggilan gangguan per giliran, perbedaan antara pengaturan 2 menit (XHHV515-12L) dan pengaturan 10 menit (unit tipe troli dengan koneksi kapasitor eksternal) secara langsung diterjemahkan menjadi lebih banyak gangguan yang terlokasi per hari kerja — dan pemulihan layanan yang lebih cepat untuk pelanggan.
Port Keluaran Ganda — Tidak Perlu Peralihan Mode
Banyak generator lonjakan memerlukan operator untuk mengkonfigurasi ulang kabel secara fisik saat beralih antara mode pelepasan impuls dan tegangan tahan DC — sumber kesalahan koneksi dan waktu yang terbuang. XHHV515-12L menyediakan port keluaran khusus untuk setiap mode:
| Port Keluaran |
Fungsi |
Kasus Penggunaan |
| Keluaran HV (EMP) |
Pelepasan impuls untuk penentuan lokasi gangguan kabel |
Hubungkan ke kabel yang sedang diuji untuk pengetukan akustik-magnetik selama lokasi gangguan |
| Keluaran HV (DC) |
Keluaran tegangan tahan DC berkelanjutan |
Hubungkan untuk verifikasi isolasi kabel pasca-instalasi dan pengujian pemeliharaan preventif |
Meteran Waktu Nyata — Visibilitas HV Lengkap
Fitur keamanan dan diagnostik khas XHHV515-12L adalah meteran kV waktu nyata yang menunjukkan tegangan kapasitor bahkan ketika instrumen dalam mode siaga — tidak hanya selama pelepasan impuls aktif. Ini memberikan kesadaran situasional berkelanjutan kepada operator tentang keadaan energi yang tersimpan, menghilangkan risiko kontak yang tidak disengaja dengan bank kapasitor yang tampaknya "mati" yang mungkin masih menyimpan muatan sisa yang berbahaya.
- Pemantauan Siaga: Meteran menampilkan tegangan kapasitor waktu nyata — operator selalu mengetahui keadaan energi sebelum mendekati terminal keluaran
- Tombol Pelepasan Manual: Tombol pelepasan panel depan khusus untuk disipasi energi kapasitor sisa yang terkontrol — melengkapi sirkuit pelepasan keamanan otomatis
- Indikator Posisi Nol (LED Kuning): Menyala hanya ketika kenop penyesuaian tegangan berada di nol — konfirmasi visual aman untuk mengaktifkan keluaran HV
- Keluaran Energi yang Disesuaikan: Kapasitansi 12μF dengan rentang yang dapat disesuaikan 0-864J memungkinkan operator untuk mencocokkan energi impuls dengan panjang kabel dan impedansi gangguan — menghindari pelepasan berlebih pada bagian kabel LV yang pendek
Antarmuka Panel — Setiap Kontrol Dijelaskan
| Kontrol |
Fungsi |
| 1. Ground Keamanan |
Koneksi pentanahan sasis instrumen — mencegah elektrifikasi casing dan bahaya sengatan personel |
| 2. Tombol Pelepasan |
Disipasi muatan internal manual saat HV mati — lapisan keamanan sekunder di luar pelepasan otomatis |
| 3. Indikator Mulai / Posisi Nol |
LED Kuning mengonfirmasi kenop tegangan di nol; tekan untuk mengaktifkan keluaran HV saat indikator menyala |
| 4. Indikator Berhenti / HV |
Pemutusan keluaran HV segera; indikator menyala selama keluaran tegangan tinggi aktif |
| 5. Perlindungan Arus Lebih |
Tekan untuk mengaktifkan perlindungan; trip otomatis pada kondisi arus lebih — atur ulang setelah koreksi |
| 6. Penyesuaian Tegangan |
Putar sepenuhnya berlawanan arah jarum jam ke nol sebelum mulai, lalu searah jarum jam untuk meningkatkan keluaran |
| 7. Pengaturan Waktu |
Interval waktu pelepasan yang dapat dikonfigurasi untuk mode impuls waktu otomatis selama penentuan lokasi |
Aplikasi
| Aplikasi |
Skenario |
| Penentuan Lokasi Gangguan Kabel |
Pelepasan impuls untuk penentuan lokasi akustik-magnetik pada kabel distribusi LV/MV 12kV ke bawah |
| Pengujian Tegangan Tahan DC |
Verifikasi isolasi kabel pasca-instalasi dan pasca-perbaikan pada sirkuit LV dan MV |
| Verifikasi Kabel Pra-Komisioning |
Pengujian sirkuit kabel baru sebelum dinyalakan — mendeteksi kerusakan instalasi dan cacat sambungan |
| Pengujian DC Peralatan Listrik |
Pengujian tegangan tahan DC pada peralatan listrik lainnya — transformator, switchgear, bushing |
| Pemeliharaan Preventif Rutin |
Penilaian kondisi kabel terjadwal untuk jaringan perkotaan, pabrik industri, fasilitas komersial |
Tindakan Pencegahan Keamanan & Operasional
- Selalu sambungkan ground keamanan ke titik pentanahan yang andal sebelum operasi — mencegah elektrifikasi casing dan bahaya sengatan
- Verifikasi indikator posisi nol (LED kuning) menyala sebelum menekan Mulai — mengonfirmasi kenop penyesuaian tegangan berada di nol
- Tekan tombol pelepasan manual dan verifikasi meteran menunjukkan nol sebelum melepaskan kabel keluaran
- Tekan Berhenti segera jika ada kondisi abnormal yang diamati selama pengujian
- Hanya teknisi HV yang berkualifikasi yang boleh mengoperasikan — pembongkaran tanpa izin membatalkan garansi
- Baca manual instruksi lengkap sebelum penggunaan pertama; pahami semua kontrol panel dan metode pengkabelan
- Angkut menggunakan pegangan batang tarik — hindari mengangkat dengan kabel atau konektor
▎Pertanyaan yang Sering Diajukan
T: Bagaimana cara kerja generator lonjakan tegangan tinggi dalam deteksi gangguan kabel?
Generator lonjakan melepaskan pulsa berenergi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang terkontrol pada titik gangguan. Busur ini menghasilkan sinyal akustik (suara dentuman keras yang dapat dideteksi oleh mikrofon tanah) dan pulsa elektromagnetik (dapat dideteksi oleh penerima induktif). Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi gangguan yang tepat dengan presisi — teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Rentang tegangan mana yang harus saya pilih untuk jenis kabel yang berbeda?
Pemilihan tegangan mengikuti tegangan operasi terukur kabel sebagai panduan umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan rentang 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV), rentang 16kV sesuai. Untuk kabel transmisi tegangan tinggi (35kV ke atas), gunakan rentang 32kV. Selalu konsultasikan spesifikasi tegangan uji maksimum pabrikan kabel dan pastikan semua jarak aman terjaga selama operasi tegangan tinggi.
T: Tindakan pencegahan keamanan apa yang harus diamati selama operasi generator lonjakan?
Pengujian generator lonjakan tegangan tinggi memerlukan protokol keamanan yang ketat. Selalu verifikasi kabel sepenuhnya mati dan terisolasi dari semua sumber daya sebelum koneksi. Tetapkan perimeter keamanan minimum 5 meter di sekitar zona pengujian dengan tanda peringatan. Semua personel harus mengenakan APD yang sesuai termasuk pakaian tahan busur, sarung tangan isolasi HV, dan sepatu bot dielektrik. Fitur keamanan terintegrasi — pelepasan otomatis saat daya mati, berhenti darurat, dan interlock tegangan nol — memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keamanan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda. Pengaturan energi rendah (misalnya, 864J–1024J) ideal untuk konfirmasi gangguan awal dan menemukan gangguan resistansi tinggi di mana energi berlebihan dapat memperburuk kerusakan kabel. Energi sedang (1225J–2048J) memberikan kekuatan sinyal akustik optimal untuk sebagian besar penentuan lokasi gangguan rutin. Energi tinggi (2450J+) disediakan untuk kabel yang sangat panjang, skenario penguburan dalam, atau gangguan impedansi tinggi yang memerlukan generasi busur yang lebih kuat untuk menghasilkan tanda akustik yang dapat dideteksi. Pilihan tiga tingkat memungkinkan operator untuk mencocokkan keluaran energi dengan kondisi lapangan.
T: Garansi dan dukungan apa yang disertakan dengan generator lonjakan ini?
Garansi standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO 9001:2015. Setiap unit termasuk generator lonjakan, kabel keluaran HV, kabel ground, batang pelepasan, manual pengguna, dan troli tugas berat dengan kastor pengunci untuk transportasi yang aman. Instalasi di tempat, komisioning, dan pelatihan keselamatan operator tersedia berdasarkan permintaan. Suku cadang termasuk celah pelepasan, kapasitor, dan dioda HV disimpan untuk penggantian cepat.
