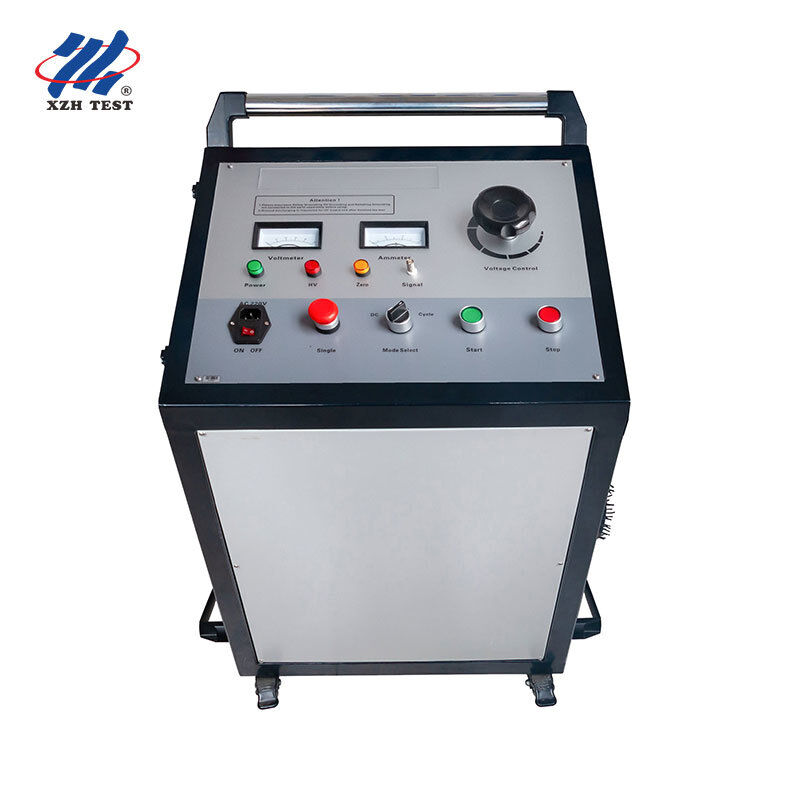

Mobil-mounted High Voltage Surge Generator untuk XHHV535-4T Model: XHHV535-4T
Dirancang untuk:Tim layanan lapangan utilitas listrik, kontraktor lokasi kesalahan kabel, pengujian listrik & insinyur komisi
Nilai inti:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, keandalan, dan keselamatan operator tidak dapat dinegosiasikan.
Untuk Siapa Peralatan Ini?
XHHV535-4T dirancang khusus untuk penyedia layanan lokasi kesalahan kabel profesional dan departemen pemeliharaan utilitas yang membutuhkansumber impuls tegangan tinggi yang mandiri dan bergerakyang dapat digunakan secara langsung di lokasi kesalahan tanpa kompleksitas pengaturan transformer terpisah, bank kondensator, dan konsol kontrol.
1Kontraktor Kerusakan KabelDesain mobil mobil portabel yang dipasang untuk mobilisasi cepat antara lokasi kerja.
2Tim pemeliharaan utilitasLokasi kesalahan pemadaman yang dijadwalkan pada kabel distribusi dan transmisi.
3Insinyur Pengujian & KomisioningSetelah pemasangan DC tahan pengujian dan verifikasi pra-pengoperasian pada sirkuit kabel yang baru ditempatkan.
4Listrik pabrik industriDiagnosis kabel di seluruh pabrik di kilang, tambang, pabrik baja, dan fasilitas pengolahan dengan jaringan kabel MV yang luas.
Spesifikasi Utama
Kondensator terintegrasi4 μF
Energi pelepasan2550 J
Jangkauan Tegangan Impulse035 kV
Modus ImpulseOtomatis & Manual
Siklus Impulsi Otomatis~ 7 detik
Perlindungan Overcurrent10A (sisi tegangan rendah)
Arsitektur Terpadu Lima Fungsi dalam Satu Keranjang
Pengaturan tes impuls tegangan tinggi konvensional membutuhkan interkoneksi lapangan dari catu daya DC terpisah, bank kondensator, celah bola debit,dan perangkat pelepasan keamanan proses yang memakan waktu yang rentan terhadap kesalahan koneksi dan kinerja yang tidak konsistenXHHV535-4T menghilangkan fragmentasi ini dengan mengintegrasikan semua lima subsistem dalam satu sasis mobil gerobak:
| Subsistem |
Manfaat Integrasi |
| Sumber Daya Tegangan Tinggi DC |
Teknologi HV frekuensi tinggi dengan desain sirkuit miniaturisasi dan sangat andal menghilangkan modul trafo eksternal yang besar |
| Kondensator penyimpanan energi 4μF |
Dibangun dalam, pra-kabel, dan pabrik-diuji tidak ada pada situs perakitan bank kondensator diperlukan |
| Perhimpunan bola pembuangan |
Tepat dipasangkan dan dikalibrasi di pabrik; tahan terhadap getaran transportasi |
| Perangkat Pengeluaran Otomatis |
Sirkuit pelepasan keamanan terintegrasi dengan pelepasan otomatis berjam-jam ¢ melindungi operator selama pemutusan kabel |
| Modul Sampling Penguji Kesalahan |
Antarmuka pengambilan sampel built-in untuk koneksi langsung ke kabel fault pre-locator (TDR) dan penunjuk akustik-magnetik |
Tiga Mode Operasi Satu Panel Kontrol
Desain yang berpusat pada operator:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
Impulse otomatis berkala:Programmable ~7-second auto impulse cycle for systematic cable thumping during acoustic pinpointing — frees the operator to walk the cable route with the acoustic receiver while the generator maintains consistent discharge cadence
Impulse manual:Pencetus manual dengan waktu sewenang-wenang melalui kontrol panel depan ideal untuk memverifikasi penyebaran akustik di lingkungan parit perkotaan yang kompleks dengan beberapa utilitas terkubur
Uji tegangan tahan DC:Output DC yang dapat disesuaikan secara terus menerus untuk penilaian resistensi isolasi, tes peluncuran, dan verifikasi pasca perbaikan
Rekayasa yang Siap di Lapangan
Mobilitas yang dipasang di gerobak:Sasis roda yang kokoh dengan pegangan terintegrasi untuk transportasi operator tunggal di permukaan paved, kerikil substasiun, dan medan lokasi konstruksi
Elektronik Imun Impulse:Desain sirkuit khusus diperkuat terhadap kejutan elektromagnetik dan mekanik dari debit impuls 2550J berulang ∙ keuntungan yang jelas dibandingkan dengan sumber daya HV umum yang digunakan kembali
Pemantauan Visual Intuitif:Voltmeter dan ammeter gaya analog besar ditambah indikator status digital untuk output HV real-time, status muatan kapasitor, dan status perlindungan
Kompatibel dengan generator:Bekerja pada 220V AC standar ± 10% 50Hz mains atau field generator (> 2kW) untuk lokasi terpencil tanpa akses listrik jaringan
Perlindungan atas arus:10Penghentian sirkuit sisi tegangan rendah dengan pemicu otomatis melindungi instrumen dan operator dalam kondisi kesalahan
Aplikasi
| Aplikasi |
Skenario |
| Penentuan kesalahan kabel |
Pengeluaran impuls menciptakan sinyal akustik dan elektromagnetik di titik kesalahan untuk lokasi yang tepat menggunakan penerima akustik-magnetik |
| DC Tahan Pengujian Tegangan |
Verifikasi integritas isolasi kabel setelah pemasangan dan perbaikan sesuai dengan standar IEC |
| Pengujian Kabel Pra-Komisi |
Verifikasi sirkuit kabel baru sebelum energi identifikasi kerusakan instalasi, cacat sendi dan cacat manufaktur |
| Pemeliharaan Pencegahan Berkala |
Evaluasi terjadwal infrastruktur kabel tua untuk memprediksi sisa umur layanan dan memprioritaskan penggantian CAPEX |
Keamanan & Peringatan Operasional
Sambungan tanah terpisah yang diperlukan untuk HV ground dan ground sampling tidak boleh digabungkan pada satu titik pengerdilan
Selalu lepaskan sepenuhnya output HV sebelum memutus sambungan kabel uji
Tekan "Stop" atau matikan segera jika kondisi abnormal diamati selama pengujian
Hanya teknisi tegangan tinggi yang memenuhi syarat yang dapat mengoperasikan peralatan ini
Transportasi dalam kasus pelindung yang disediakan; hindari penanganan kasar dan dampak mekanis pada kapasitor dan kumparan celah bola
Pertanyaan yang Sering Diajukan
T: Bagaimana generator tegangan tinggi bekerja dalam deteksi kesalahan kabel?
Generator tegangan tinggi melepaskan impuls energi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang dikendalikan di titik kesalahan.Busur ini menghasilkan baik sinyal akustik (suara berdebar-debar keras yang terdeteksi oleh mikrofon darat) dan pulsa elektromagnetik (terdeteksi oleh penerima induktif)Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi kesalahan yang tepat dengan presisi teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Jangkauan tegangan apa yang harus saya pilih untuk berbagai jenis kabel?
Pemilihan tegangan mengikuti tegangan operasi nominal kabel sebagai pedoman umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan kisaran 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV),kisaran 16 kV sesuaiUntuk kabel transmisi tegangan tinggi (35 kV dan lebih tinggi), gunakan kisaran 32 kV.Selalu konsultasikan spesifikasi tegangan uji maksimum produsen kabel dan pastikan semua izin keselamatan dipertahankan selama operasi tegangan tinggi.
T: Apa tindakan pencegahan keselamatan yang harus diperhatikan selama operasi generator lonjakan?
Pengujian generator tegangan tinggi membutuhkan protokol keamanan yang ketat. Selalu periksa kabel benar-benar de-energi dan terisolasi dari semua sumber daya sebelum koneksi.Menetapkan perimeter keamanan minimal 5 meter di sekitar zona uji dengan tanda peringatanSemua personel harus mengenakan PPE yang sesuai termasuk pakaian arc-rated, sarung tangan isolasi HV, dan overshoes dielektrik.Henti darurat, dan interlock tegangan nol memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda.864J1024J) sangat ideal untuk konfirmasi kesalahan awal dan menemukan kesalahan resistensi tinggi di mana energi yang berlebihan dapat memperburuk kerusakan kabel. Energi menengah (1225J 2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan kesalahan rutin. Energi tinggi (2450J +) disediakan untuk kabel yang sangat panjang, skenario penguburan yang dalam,atau kesalahan impedansi tinggi yang membutuhkan generasi busur yang lebih kuat untuk menghasilkan tanda akustik yang terdeteksiPemilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.
T: Jaminan dan dukungan apa yang disertakan dengan generator lonjakan ini?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO 9001:2015 disertifikasi. Setiap unit termasuk generator lonjakan, kabel output HV, kabel tanah,batang pembuangan, manual pengguna, dan troli tugas berat dengan penguncian roll untuk transportasi yang aman.suku cadang termasuk celah pembuangan, kondensator, dan dioda HV yang disimpan untuk penggantian cepat.
