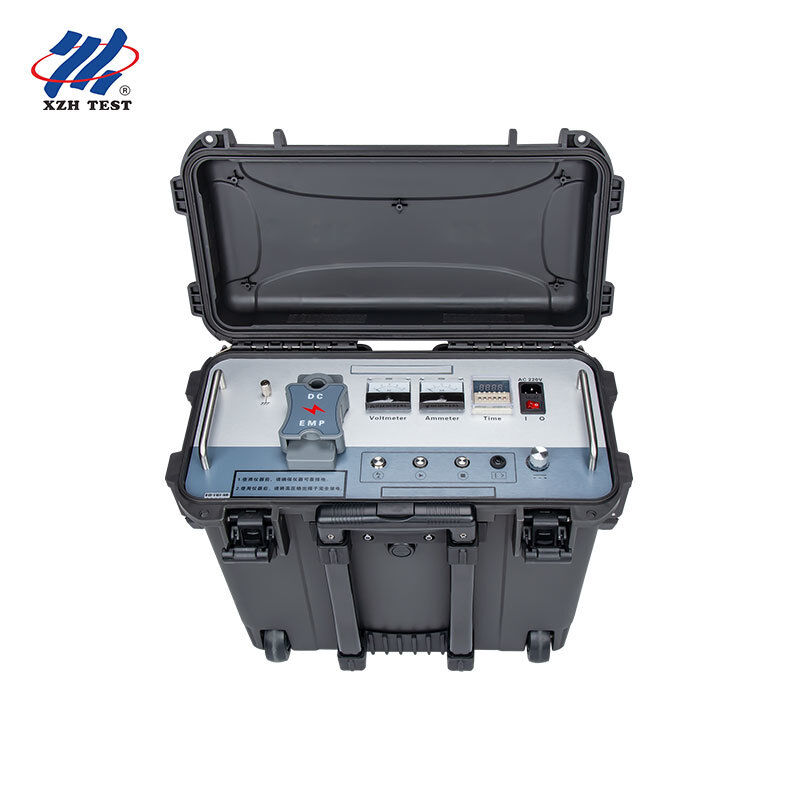

Generator Pelindung Lonjakan Arus dengan Perlindungan Otomatis Tiga Kali 12μF 864J untuk Kontraktor Gangguan Kabel LV MV| XHHV512-12L

XHHV512-12L dibuat khusus untuk organisasi di mana keselamatan operator dan perlindungan peralatan adalah persyaratan yang tidak dapat ditawar — perusahaan utilitas dengan protokol kepatuhan keselamatan yang ketat, kontraktor pengujian yang teknisinya bekerja di lokasi lapangan yang tidak dikenal setiap hari, dan pabrik industri di mana pengujian gangguan kabel terjadi di dekat peralatan produksi kritis yang tidak dapat mentolerir kerusakan tambahan akibat malfungsi peralatan uji.

Pengujian gangguan kabel lapangan secara inheren merupakan operasi berisiko tinggi. Lonjakan kabel dapat menginduksi tegangan transien yang kembali ke peralatan uji. Gangguan resistansi tinggi yang persisten dapat menyebabkan penarikan arus berlebih yang berkelanjutan. Siklus impuls berkelanjutan pada hari yang panas dapat mendorong komponen internal melebihi batas termal. Kebanyakan generator lonjakan mengandalkan sekering tunggal untuk perlindungan — XHHV512-12L menggunakan tiga sirkuit perlindungan otomatis independen yang memantau arus keluaran, tegangan keluaran, dan suhu internal secara bersamaan.

Kemampuan unik yang membedakan XHHV512-12L dari instrumen yang kurang kuat adalah perlindungan hubung singkat yang kuat yang memungkinkan operasi hubung singkat langsung ke tanah. Selama pengujian gangguan kabel, skenario muncul di mana jalur gangguan menghadirkan impedansi mendekati nol — secara efektif hubung singkat mati. Banyak generator lonjakan akan trip atau mengalami kerusakan dalam kondisi ini. XHHV512-12L direkayasa untuk mentolerir hubung singkat keluaran ke tanah secara langsung tanpa kerusakan, memberikan operator kepercayaan diri untuk menguji secara agresif ketika kondisi gangguan menuntutnya.

XHHV512-12L dilengkapi dengan meteran jarum analog kelas 1,5 ganda (arus dan tegangan) yang memberikan umpan balik visual yang jelas, intuitif, dan real-time selama proses pelepasan impuls — keuntungan kritis yang tidak dapat ditandingi oleh tampilan digital untuk peristiwa tegangan tinggi transien:

• Meteran Arus: Menunjukkan arus sisi HV real-time selama pelepasan impuls — pola defleksi jarum mengungkapkan apakah gangguan telah terlepas sepenuhnya atau memerlukan siklus impuls tambahan
• Meteran Tegangan: Menampilkan tegangan pengisian kapasitor secara real time — jarum yang jatuh selama impuls mengonfirmasi transfer energi ke titik gangguan dengan kejelasan visual yang intuitif
• Akurasi Kelas 1,5: Memenuhi standar pengukuran industri — presisi yang cukup untuk pekerjaan lokasi gangguan lapangan tanpa kerapuhan dan biaya metrologi digital kelas laboratorium
• Umpan Balik Penyelesaian Pelepasan: Jarum meteran kembali ke nol memberikan konfirmasi segera dan tidak ambigu bahwa energi yang tersimpan telah sepenuhnya terkirim — tidak perlu menafsirkan pembacaan digital atau indikator LED

XHHV512-12L mengintegrasikan sirkuit pengisian dan sirkuit pelepasan ke dalam satu sasis ringkas. Sirkuit pengisian mengambil sampel tegangan kabel HV dan memberikannya ke sirkuit kontrol pengaturan tegangan — memastikan kapasitor penyimpanan energi mengisi hingga tingkat tegangan yang dipilih operator secara tepat. Sirkuit pelepasan, yang dipicu oleh mekanisme impuls, mengarahkan energi yang tersimpan dari kapasitor 12μF melalui bola pelepasan tegangan tinggi ke terminal keluaran — menghasilkan impuls DC yang naik cepat yang menciptakan baik bunyi dentuman akustik maupun transien elektromagnetik yang diperlukan untuk pra-lokasi dan penentuan titik gangguan.

Arsitektur terintegrasi ini menghilangkan kabel penghubung, bank kapasitor terpisah, dan celah bola eksternal yang diperlukan oleh pengaturan tingkat komponen tradisional — mengurangi kompleksitas pengaturan, meminimalkan titik koneksi yang dapat gagal, dan memungkinkan satu operator untuk menerapkan dan mengoperasikan sistem lengkap.
