Pencari Kesalahan Selubung Kabel Sensitivitas Tinggi dengan Jembatan Keseimbangan Galvanometer Output 10kV untuk Deteksi Kesalahan Yang Tepat

Name: Pencari Kesalahan Selubung Kabel Sensitivitas Tinggi dengan Jembatan Keseimbangan Galvanometer Output 10kV untuk Deteksi Kesalahan Yang Tepat
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

Rincian produk:

Place of Origin:	China
Nama merek:	XZH TEST
Sertifikasi:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Informasi Rinci

Place of Origin:

China

Nama merek:

XZH TEST

Sertifikasi:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Menyoroti:

High Light

Menyoroti:

Deteksi Jembatan Penyeimbang Galvanometer

Pelacak Gangguan Sensitivitas Tinggi 10kV

Pengujian Kabel Area Buta Nol

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Menyediakan kemampuan:

2000 unit per tahun

Deskripsi Produk

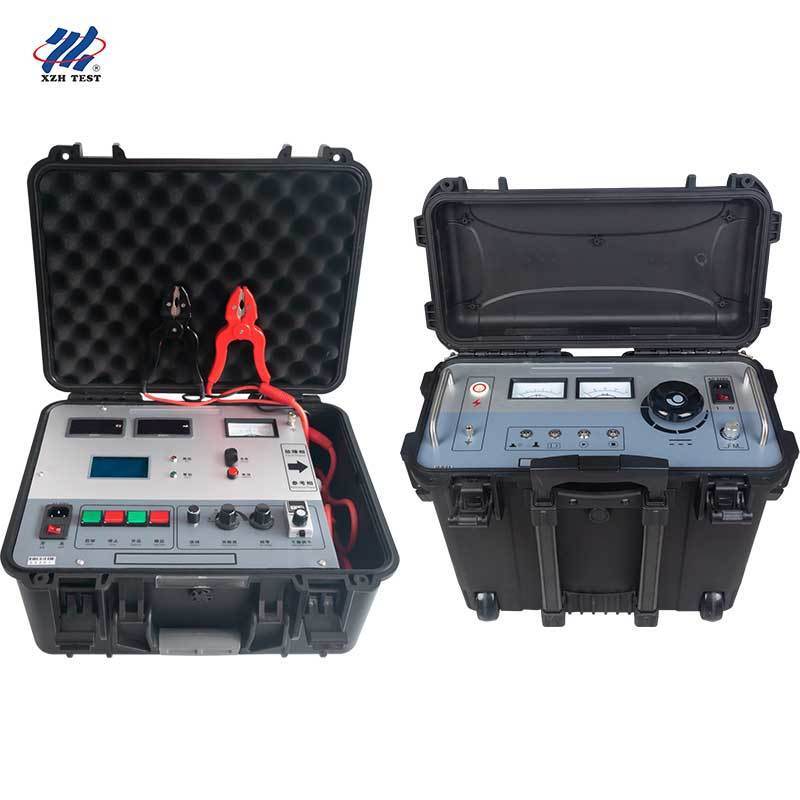

XHHG521B — Sistem Jembatan Keseimbangan Galvanometer

The XHHG521B adalah unit deteksi kesalahan selubung kabel presisi berdasarkan prinsip jembatan MURRAY. Dilengkapi dengan penguat sensitivitas tinggi dan sistem indikasi keseimbangan galvanometer, unit ini memberikan akurasi luar biasa untuk menemukan titik kerusakan resistansi tinggi pada kabel daya.

Fitur utama meliputi tegangan tanpa beban 5000V dengan kapasitas arus hubung singkat 100mA, kabel karet tegangan tinggi berduri ganda khusus dengan pengukuran resistansi empat terminal untuk menghilangkan kesalahan timbal, dan tampilan 12806 terintegrasi dengan perhitungan panjang kabel otomatis. Metode keseimbangan galvanometer sepenuhnya menghilangkan zona buta, menjadikannya ideal untuk kabel pendek dan kesalahan di dekat ujung kabel.

Prinsip jembatan MURRAY dengan keseimbangan galvanometer untuk akurasi penentuan posisi ±(0,1%·L±1)m

Tegangan tanpa beban 5000V dengan arus hubung singkat 100mA untuk kesalahan resistansi tinggi yang menantang

Penguat sensitivitas tinggi dengan indikasi galvanometer untuk deteksi titik keseimbangan yang tepat

Pengukuran resistansi empat terminal menghilangkan kesalahan resistansi timbal dan kontak

Perhitungan jarak kesalahan otomatis terintegrasi melalui input panjang kabel

Area buta nol — efektif untuk kabel pendek dan kerusakan di dekat ujung

XHHD523L — Pelacak Titik Kesalahan Selubung Kabel Tegangan Tinggi

The XHHD523L adalah unit output tegangan tinggi kelas profesional yang dirancang untuk lokasi titik kesalahan selubung kabel yang cepat dan akurat. Dengan output gelombang persegi yang dapat disesuaikan 0~10kV dan arus output hingga 200mA pada kapasitas 2kVA, unit ini sepenuhnya mematuhi standar GB50150-2006 untuk pengujian selubung luar kabel.

Unit ini memiliki rentang penyesuaian frekuensi yang luas dari 0,2Hz hingga 5Hz, peralihan satu tombol antara mode penentuan titik dan pengujian tegangan tahan, dan perlindungan nol untuk operasi yang aman. Sensitivitas penerima sepenuhnya dapat disesuaikan untuk mengoptimalkan deteksi sinyal di berbagai kondisi lapangan dan kedalaman penguburan kabel.

Tegangan output yang dapat disesuaikan 0~10kV untuk pengujian serbaguna di semua tingkat tegangan kabel

Arus output 0~200mA pada kapasitas 2kVA untuk skenario kesalahan yang menuntut

Frekuensi dapat disesuaikan dari 0,2Hz hingga 5Hz untuk penetrasi sinyal yang optimal

Tombol tunggal antara mode penentuan titik dan pengujian tegangan tahan DC

Sensitivitas penerima yang dapat disesuaikan sepenuhnya untuk berbagai kondisi lapangan

Perlindungan nol terintegrasi dan pengaman arus berlebih

Spesifikasi Teknis Sistem Gabungan

Parameter	Spesifikasi
Model	XHHG521B + XHHD523L
Tegangan Input	AC 220V (±10%), 50Hz (±2Hz)
Tegangan Output	0~10kV (Dapat Disesuaikan)
Arus Output	0~200mA
Kapasitas Output	2kVA
Penyesuaian Frekuensi	0,2Hz ~ 5Hz
Akurasi Penentuan Posisi	±(0,1%·L±1) m
Dimensi (P×L×T)	540 × 310 × 460 mm
Berat	35 kg
Cadangan Baterai	Baterai 9V (Bawaan)

Aplikasi Utama

Deteksi titik kerusakan resistansi tinggi pada kabel yang terpasang, terutama kesalahan resistansi tinggi linier pada sambungan perantara kabel

Identifikasi titik kerusakan tipe flashover dengan pemeliharaan arus stabil melalui sumber arus konstan

Deteksi cacat isolasi resistansi rendah yang belum rusak di bawah tegangan operasi

Cocok untuk pengujian selubung luar kabel tegangan tinggi dan ultra-tinggi 10kV-500kV inti tunggal dan tiga inti

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara XHHG521B dan XHHD523L?

XHHG521B adalah unit jembatan keseimbangan presisi yang menggunakan prinsip jembatan MURRAY dengan indikasi galvanometer untuk pengukuran jarak kesalahan presisi tinggi (±0,1%·L±1m). XHHD523L adalah unit output tegangan tinggi dan penentuan titik yang menyediakan output yang dapat disesuaikan 0~10kV dengan kontrol frekuensi 0,2~5Hz untuk penentuan titik kesalahan berbasis lapangan dan pengujian tegangan tahan DC. Bersama-sama mereka membentuk sistem deteksi kesalahan selubung kabel yang lengkap.

Q2: Apa yang membuat metode jembatan keseimbangan galvanometer lebih unggul?

Jembatan keseimbangan galvanometer memberikan sensitivitas yang sangat tinggi untuk mendeteksi titik kerusakan resistansi tinggi yang sulit ditangani oleh metode lain. Ia memiliki zona buta nol — tidak seperti metode pantulan gelombang yang gagal pada kabel pendek dan dekat ujung kabel. Pengukuran empat terminal menghilangkan kesalahan resistansi timbal, dan perhitungan otomatis melalui tampilan 12806 secara signifikan mengurangi waktu pengujian.

Q3: Jenis kesalahan kabel apa yang dapat dideteksi oleh sistem gabungan ini?

Sistem ini menangani tiga jenis kesalahan utama: (1) titik kerusakan resistansi tinggi pada sambungan perantara kabel; (2) kerusakan tipe flashover di mana sumber arus konstan mempertahankan kondisi busur yang stabil; dan (3) cacat isolasi resistansi rendah yang dideteksi oleh megohmmeter yang belum sepenuhnya rusak, memungkinkan pemeliharaan preventif.

Q4: Bisakah sistem ini melakukan pengujian penentuan titik dan pengujian tegangan tahan?

Ya. Unit XHHD523L mencakup peralihan satu tombol antara mode penentuan titik (menggunakan metode tegangan langkah gelombang persegi untuk lokasi kesalahan yang tepat) dan mode pengujian tegangan tahan DC (melakukan pengujian 1 menit 5kV-10kV sesuai standar GB50150-2006). Ini menghilangkan kebutuhan akan dua instrumen terpisah.
