Sistem Lokasi Kerusakan Kabel Portabel 35kV dan Di Bawahnya untuk Kabel Daya dengan Kerusakan Isolasi Utama

Name: Sistem Lokasi Kerusakan Kabel Portabel 35kV dan Di Bawahnya untuk Kabel Daya dengan Kerusakan Isolasi Utama
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB+XHDD503E
Price: 15500 USD
Availability: InStock

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE ISO
Nomor model:	XHHV535-4TSB+XHDD503E

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE ISO

Nomor model:

XHHV535-4TSB+XHDD503E

Nama Produk:

Set lokasi kesalahan kabel

Tegangan Impuls:

0-35kV

Tekanan parsial tekanan tinggi:

2.5

Daya debit:

2048 j

Dampak Dampak:

2000W

Kekuatan:

Elektronik

Menyoroti:

High Light

Menyoroti:

Pencari kesalahan kabel portabel 35kV

pendeteksi kerusakan isolasi kabel daya

Sistem Lokasi Gangguan Kabel Portable

Trading Information

Kuantitas min Order:

1set

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000Group/tahun

Deskripsi Produk

Ikhtisar Produk

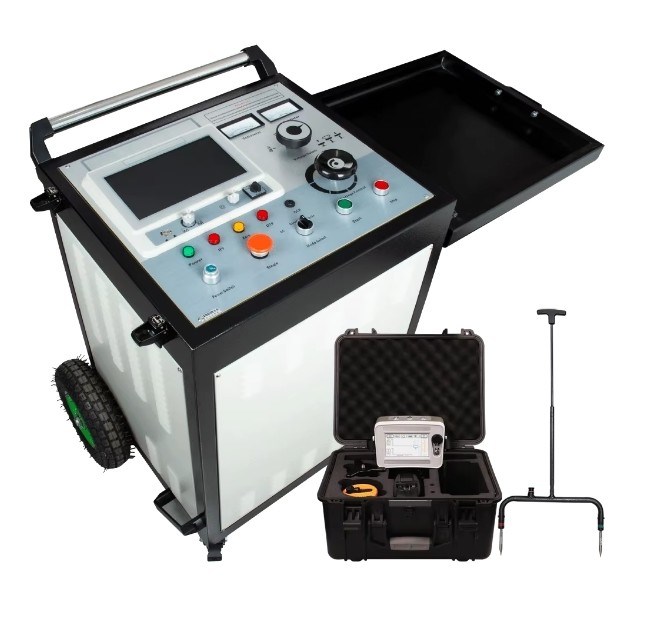

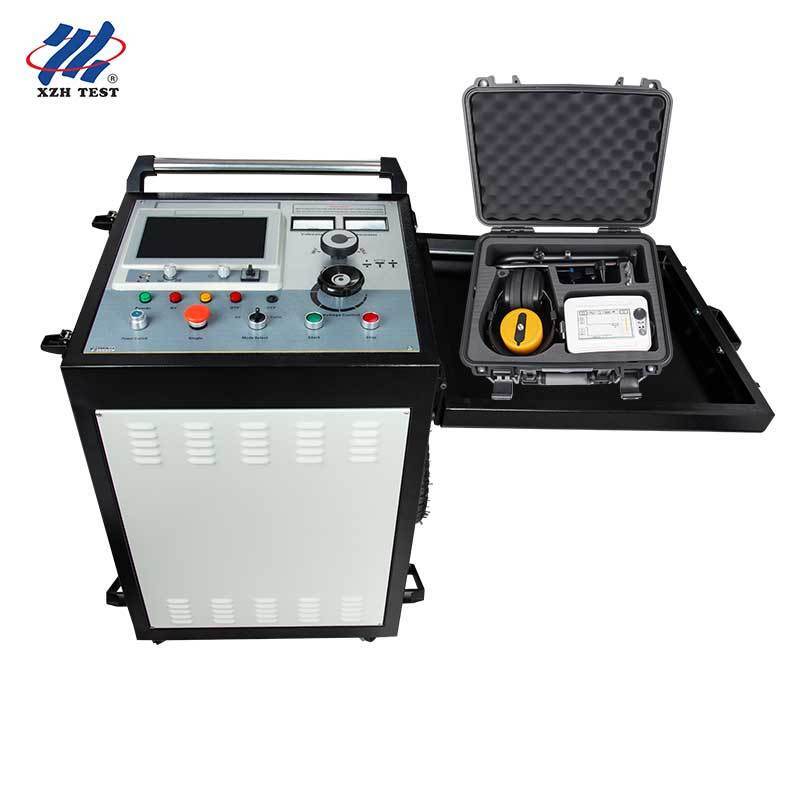

Sistem Lokasi Gangguan Kabel Portabel XZH TEST 35kV ke Bawah (Model XHHV535-4TSB + XHDD503E) adalah solusi diagnostik terintegrasi penuh yang direkayasa untuk jaringan kabel daya yang beroperasi pada tingkat tegangan hingga 35 kV. Sistem ini menggabungkan pre-locator gangguan kabel TDR 400 MHz dengan pinpointer sinkronisasi akustik-magnetik canggih dan generator pulsa tegangan tinggi 2048J ke dalam platform lapangan yang terkoordinasi. Dirancang untuk kru pemeliharaan utilitas, kontraktor listrik, dan tim layanan industri, sistem ini mencakup alur kerja lokasi gangguan lengkap — mulai dari pengujian isolasi dan pra-lokasi hingga penentuan lokasi yang tepat hingga verifikasi pasca-perbaikan — memberikan resolusi pra-lokasi 0,07 m dan akurasi penentuan lokasi akhir ≤0,1 m di seluruh panjang kabel 120 km dan lebih.

Konfigurasi Sistem

Nama Produk	Model	Jumlah	Kemampuan Utama
Pra-lokator Gangguan Kabel	XHHV535-4TSB Terpasang	1	TDR 400 MHz + pengontrol layar sentuh, jangkauan ≥120 km, baterai Li-ion 10,4 Ah terpasang
Generator Pulsa Tegangan Tinggi	XHHV535-4TSB	1	0–32 kV 3-gigi, energi lonjakan 2048 J, lonjakan otomatis/manual, ≤120 kg
Pinpointer Gangguan Kabel	XHDD503E	1	Sinkronisasi akustik-magnetik, akurasi ≤0,1 m, penguatan 16 tingkat, berperingkat IP

Komponen Sistem

1. XHHV535-4TSB — Pra-lokator Gangguan Kabel + Generator Pulsa HV

Pengontrol TDR Terintegrasi & Sumber Energi Lonjakan 2048J

Unit kontrol inti mengintegrasikan pra-lokator gangguan kabel TDR 400 MHz dengan generator pulsa tegangan tinggi 3-gigi tertanam dalam satu paket portabel. Pra-lokator dilengkapi antarmuka layar sentuh, kontrol terpusat mikrokontroler chip tunggal, dan baterai lithium 10,4 Ah terpasang yang memberikan operasi lapangan selama 5 jam. Sistem catu daya terisolasi independen mencegah gangguan selama pelepasan impuls. Generator pulsa HV terintegrasi memberikan 0–2048 J di tiga tingkat tegangan yang dapat dialihkan (8 kV / 16 kV / 32 kV) dengan siklus lonjakan otomatis 4 detik dan penimpaan manual. Cocok untuk gangguan kebocoran resistansi rendah, korsleting, sirkuit terbuka, resistansi tinggi, dan flashover pada semua jenis kabel hingga 35 kV.

Frekuensi Pengambilan Sampel: 1 MHz – 400 MHz
Rentang Pengukuran: ≥120 km (10 rentang yang dapat dipilih)
Resolusi Minimum: 0,07 m | Zona Buta: ≤10 m
Tegangan Lonjakan: 0–8 kV / 0–16 kV / 0–32 kV (3-gigi)
Energi Pelepasan: 2048 J | Daya Lonjakan: 2 KVA
Baterai: 10,4 Ah Li-ion, ~2 jam pengisian daya, 5 jam waktu kerja
Berat: ≤120 kg | Suhu: -20°C – +50°C

2. XHDD503E — Pinpointer Gangguan Kabel

Sinkronisasi Akustik-Magnetik — Presisi ≤0,1 m

Pinpointer digital profesional menggunakan sinkronisasi akustik-magnetik untuk lokalisasi gangguan yang tepat. Ketika generator pulsa HV menerapkan impuls lonjakan, titik gangguan menghasilkan gelombang getaran, gelombang suara, dan gelombang elektromagnetik melalui pelepasan flashover. Probe khusus menangkap sinyal-sinyal ini, dan unit host secara cerdas memproses dan menampilkan perbedaan waktu akustik-magnetik secara real-time. Menampilkan empat mode filter yang dapat dipilih (semua-pass, low-pass, high-pass, band-pass) dan penguatan keluaran 16 tingkat (0–112 dB), sistem ini beradaptasi dengan berbagai lingkungan lapangan. Operator mengidentifikasi lokasi gangguan yang tepat — ≤0,1 m tepat di atas kabel — melalui panduan visual dan audio yang jelas.

Akurasi Penentuan Posisi: ≤0,1 m | Tegangan Langkah: ≤0,5 m | Jalur: ≤0,5 m
Mode Filter: Semua-pass (100–1600 Hz), Low-pass (100–300 Hz), High-pass (160–1600 Hz), Band-pass (200–600 Hz)
Penguatan Keluaran: 16 tingkat (0–112 dB) | Impedansi: 350 Ω
Penyesuaian Saluran: Masing-masing 8 tingkat untuk suara, magnet, dan tegangan
Baterai: 4×18650 lithium, >8 jam siaga
Dimensi: 428P×350L×230T mm | Berat: 7 kg
Suhu: -25°C – +65°C | Kelembaban: ≤90%

Spesifikasi Sistem Lengkap

Parameter	Spesifikasi
Model Sistem	XHHV535-4TSB + XHDD503E
Frekuensi Pengambilan Sampel TDR	1 MHz – 400 MHz
Rentang Pra-Lokasi	≥120 km
Resolusi Pra-Lokasi	0,07 m (zona buta ≤10 m)
Kesalahan Pengukuran	≤±(0,5%×L+1 m)
Akurasi Penentuan Lokasi	≤0,1 m
Tegangan Lonjakan	0–8 kV / 0–16 kV / 0–32 kV (3-gigi)
Energi Pelepasan	2.048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Tegangan Kabel Target	Kabel daya 35 kV ke bawah
Merek	XZH TEST
Asal	Cina
Sertifikasi	CE, ISO

Alur Kerja Lokasi Gangguan Lengkap

Pengujian Isolasi Kabel & Karakterisasi GangguanLakukan pengukuran resistansi isolasi awal untuk mengonfirmasi keberadaan gangguan dan mengkarakterisasi jenis gangguan — resistansi rendah, resistansi tinggi, korsleting, sirkuit terbuka, atau flashover.
Pra-Lokasi Gangguan (TDR XHHV535-4TSB)Hubungkan pra-lokator TDR terintegrasi dan pilih metode pengujian optimal berdasarkan karakteristik gangguan. Gunakan pulsa LV untuk gangguan resistansi rendah/terbuka atau flashover HV untuk gangguan resistansi tinggi. Penangkapan bentuk gelombang otomatis mengidentifikasi jarak gangguan dalam hitungan detik di seluruh rentang ≥120 km.
Generasi Impuls Lonjakan (Unit HV XHHV535-4TSB)Terapkan lonjakan tegangan tinggi berkala pada tingkat tegangan yang dipilih untuk menciptakan pelepasan flashover di titik gangguan. Siklus otomatis 4 detik memastikan generasi sinyal akustik dan elektromagnetik yang konsisten untuk pinpointer.
Penelusuran & Penandaan Rute KabelTelusuri jalur kabel di permukaan tanah menggunakan deteksi sinyal elektromagnetik, dan tandai rute untuk memandu fase penentuan lokasi. Ukur kedalaman penguburan di titik-titik penting untuk perencanaan penggalian.
Penentuan Lokasi Tepat (XHDD503E)Jalankan rute kabel yang ditandai dengan pinpointer akustik-magnetik. Pantau 4 tampilan perbedaan waktu simultan — titik di mana penundaan waktu akustik-magnetik mendekati nol berada tepat di atas gangguan, dalam jarak ≤0,1 m.
Perbaikan & Verifikasi KabelGali tepat di titik yang ditandai, perbaiki kabel, dan verifikasi pemulihan layanan dengan pengujian isolasi akhir untuk mengonfirmasi integritas operasional.

Pertanyaan yang Sering Diajukan

Q1: Jenis kabel dan tingkat tegangan apa yang dapat diuji oleh sistem ini?

Sistem XHHV535-4TSB dirancang untuk kabel daya berperingkat 35 kV ke bawah. Sistem ini menangani semua jenis isolasi umum termasuk XLPE, PILC, dan EPR. Tegangan lonjakan 3-gigi (8/16/32 kV) memungkinkan operator untuk mencocokkan energi impuls dengan kelas tegangan kabel — tegangan lebih rendah untuk kabel distribusi, keluaran maksimum untuk saluran transmisi 35 kV — mencegah tekanan isolasi sambil memastikan kondisi gangguan yang andal.

Q2: Bagaimana XHDD503E mencapai akurasi penentuan lokasi ≤0,1 m?

XHDD503E menggunakan sinkronisasi akustik-magnetik — ketika generator lonjakan HV menyebabkan flashover di titik gangguan, gelombang akustik (getaran/suara) dan elektromagnetik menyebar keluar dengan kecepatan berbeda. Sensor tanah pinpointer menangkap kedua sinyal secara bersamaan. Host memproses data perbedaan waktu dan menampilkan 4 pembacaan real-time. Saat operator mendekati tepat di atas gangguan, perbedaan waktu mendekati nol. Dikombinasikan dengan penguatan 16 tingkat (0–112 dB) dan 4 mode filter yang dapat dipilih, metode ini mencapai akurasi ≤0,1 m bahkan di lingkungan yang bising.

Q3: Apakah sistem ini benar-benar portabel untuk penggunaan lapangan?

Ya. Unit terintegrasi XHHV535-4TSB memiliki berat ≤120 kg dengan bentuk yang ringkas, membuatnya dapat diangkut dengan truk ringan atau van untuk kru lapangan seluler. Pra-lokator beroperasi pada baterai lithium 10,4 Ah terpasang (waktu kerja 5 jam), sehingga pengujian kabel dapat segera dimulai setelah kedatangan tanpa memerlukan daya listrik. Pinpointer XHDD503E hanya berbobot 7 kg dengan baterai lithium 4×18650 (>8 jam siaga), memungkinkan pekerjaan survei darat yang diperpanjang. Sistem lengkap dapat disiapkan dan beroperasi dalam hitungan menit oleh kru kecil.

Q4: Pelatihan dan dukungan purna jual apa yang disediakan?

XZH TEST menyediakan manual pengguna bahasa Inggris yang komprehensif dengan setiap sistem. Komisioning di lokasi dan pelatihan operator dapat diatur berdasarkan permintaan. Dukungan teknis jarak jauh melalui email, panggilan video, dan telepon disertakan. Tim teknik kami tersedia untuk membantu dengan panduan spesifik aplikasi, interpretasi bentuk gelombang, dan pemecahan masalah untuk memaksimalkan pengembalian investasi Anda.

Q5: Apa saja syarat pengiriman, pengemasan, dan pembelian?

Waktu pengiriman standar adalah 5–8 hari kerja setelah konfirmasi pesanan. Setiap komponen sistem dikemas dalam kotak kayu kelas ekspor yang diperkuat dengan bantalan busa internal untuk pengiriman internasional yang aman. Jumlah pesanan minimum adalah 1 set, dengan syarat pembayaran T/T. Kapasitas pasokan tahunan adalah 2.000 set, memastikan ketersediaan untuk pembelian individu dan program pengadaan skala besar.

Pengemasan & Pengiriman

Item	Detail
Pengemasan	Kotak kayu yang diperkuat dengan bantalan busa internal
Waktu Pengiriman	5 – 8 hari kerja
Kapasitas Pasokan	2.000 set per tahun
Jumlah Pesanan Minimum	1 set
Syarat Pembayaran	T/T
