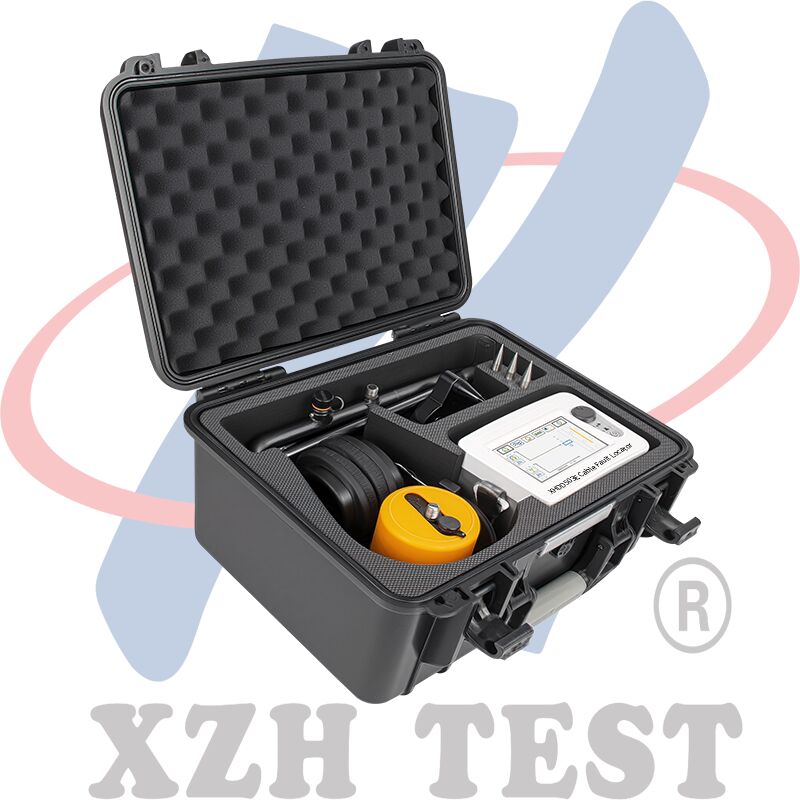

Pinpointer Kerusakan Kabel dengan sinkronisasi akustik-magnetik

Name: Pinpointer Kerusakan Kabel dengan sinkronisasi akustik-magnetik
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE, ISO
Nomor model:	XHDD503E

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE, ISO

Nomor model:

XHDD503E

Menyoroti:

High Light

Menyoroti:

Pinpointer Kerusakan Kabel dengan sinkronisasi akustik-magnetik

Detektor kerusakan kabel bawah tanah

Pencari lokasi kabel XHDD503E dengan garansi

Trading Information

Kuantitas min Order:

1 Unit

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-8 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000unit/tahun

Deskripsi Produk

Cable Fault Pinpointer High-Performance Fault Locator

Atribut Produk

Model NO.	XHDD503E
Penggunaan	Penguji kabel jaringan, Penguji kabel audio, Penguji kabel koaksial, Penguji kabel digital
Kekuatan	Listrik
Disesuaikan	Disesuaikan
Warna	Hitam
Filter	200Hz-1600Hz Opsional
Peningkatan output	16 Tingkat (0~112dB)
Keakuratan Posisi Akustik-Magnetik	Kurang dari 0,2m
Keakuratan Posisi Tegangan Langkah	Kurang dari 0,5m
Keakuratan Identifikasi Jalur	Kurang dari 0,5m
Paket Pengangkutan	Kasus Kayu
Merek dagang	XZH TEST
Asal usul	Cina
Kode HS	9031809090
Layanan purna jual	Sertifikat Jaminan

Deskripsi Produk

Pencari kesalahan kabel menggunakan prinsip pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi kesalahan kabel tertentu.Sebuah generator pulsa tegangan tinggi menyebabkan flashover debit di titik kesalahan, menghasilkan fenomena fisik yang terdeteksi oleh probe khusus instrumen, diperkuat, diproses, dan ditampilkan untuk dengan tepat menemukan kesalahan melalui umpan balik visual dan pendengaran.

Fitur Utama

LCD sentuh bercahaya tinggi 5 inci memastikan visibilitas di bawah sinar matahari
4 mode pengujian: standar, ditingkatkan, pengurangan kebisingan, dan disesuaikan
4 fungsi penentuan posisi: sinkronisasi akustik-magnetik, akustik murni, magnetik murni, dan tegangan langkah
Teknologi pengurangan kebisingan latar belakang dengan beberapa pilihan penyaringan
Dilengkapi dengan fungsi BNR dan mematikan
Kemampuan indikasi penyimpangan jalur

Spesifikasi Teknis

Parameter filter	All-pass: 100Hz~1600Hz Low pass: 100Hz ~ 300Hz Qualcomm: 160Hz ~ 1600Hz Bandpass: 200Hz~600Hz
Peningkatan saluran	8 tingkat diatur
Peningkatan saluran magnetik	8 tingkat diatur
Peningkatan tegangan langkah	8 tingkat diatur
Peningkatan output	16 tingkat (0~112db)
Impedansi output	350Ω
Keakuratan penentuan posisi akustik magnetik	≤ 0,1m
Keakuratan posisi tegangan langkah	≤ 0,5m
Keakuratan identifikasi jalur	≤ 0,5m
Pengurangan kebisingan	Fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu
Metode kontrol tampilan	Kontrol layar sentuh bercahaya tinggi 5 inci
Waktu tunggu	Lebih dari 8 jam
Kondisi operasi	-25 ~ 65oC; kelembaban relatif: ≤ 90%

Prinsip Kerja

Metode sinkronisasi akustik-magnetik

Metode yang sangat akurat ini menggabungkan pengukuran akustik tradisional dengan deteksi sinyal elektromagnetik.instrumen mendeteksi baik sinyal suara dan elektromagnetik, menggunakan perbedaan waktu mereka untuk menentukan lokasi kesalahan di mana perbedaan waktu terkecil.

Metode Suara Murni

Digunakan terutama untuk kerusakan resistensi tinggi dan flashover, metode ini mengubah sinyal akustik dari titik pelepasan menjadi sinyal listrik yang diperkuat, disaring, dan ditampilkan.Titik intensitas suara terbesar menunjukkan lokasi kesalahan.

Metode A-frame

Untuk kesalahan tanah kabel yang terkubur, metode ini menggunakan pengukuran perbedaan potensial.titik kesalahan diidentifikasi di mana perbedaan potensial menjadi nol atau membalik polaritas.

Catatan: Bingkai A memiliki panah yang dikodekan warna (merah di depan, hijau di belakang) yang menunjukkan arah kabel.
