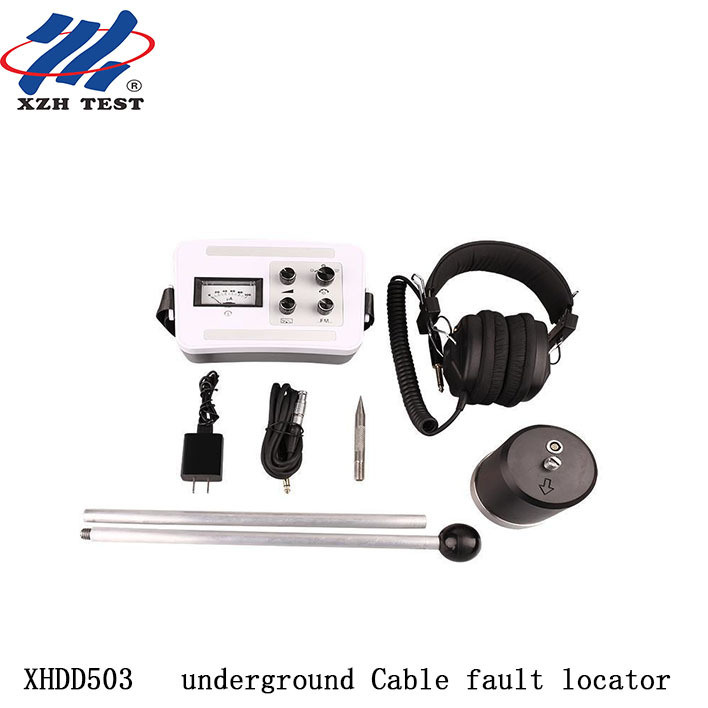

Penunjuk Lokasi Kerusakan Kabel Bawah Tanah XHDD503
Penunjuk Lokasi Kerusakan Kabel XHDD503 menggunakan prinsip pengumpul getaran dan induksi elektromagnetik untuk menentukan lokasi kerusakan kabel bawah tanah secara tepat. Dengan bantuan generator pulsa tegangan tinggi, pelepasan kilat pada titik kerusakan menghasilkan gelombang getaran, gelombang suara, dan gelombang elektromagnetik. Fenomena fisik ini ditangkap oleh probe khusus, diperkuat dan diproses oleh instrumen, dan ditampilkan untuk penilaian auditori dan visual operator guna menyelesaikan lokasi kerusakan yang tepat tepat di atas kabel.
Cocok untuk kerusakan resistansi rendah, korsleting, sirkuit terbuka, dan putus pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur yang terbuat dari berbagai bahan dengan penampang dan media yang berbeda. Sesuai dengan standar DL/T 849.2-2019 untuk detektor kerusakan kabel.
Keunggulan Kinerja Utama
Pembesaran: 500.000x | Kedalaman Deteksi: >10m | Daya Tahan Baterai: 20+ jam | Arus Diam: <10mA
1.Secara sinkron menerima gelombang getaran, gelombang suara, dan gelombang elektromagnetik yang dihasilkan selama pelepasan titik kerusakan.
2.Saluran akustik dan magnetik yang dirancang terpisah dan diberi daya independen untuk kemampuan anti-interferensi yang unggul.
3.Pembesaran super 500.000x dengan kedalaman deteksi >10m untuk kerusakan kabel yang terkubur dalam.
4.Desain ammeter analog memberikan kekuatan sinyal dan tren sekilas pandang.
5.Tingkat nol yang dapat disesuaikan beradaptasi dengan berbagai lingkungan medan sinyal kuat dan lemah.
6.Desain daya ultra-rendah dengan <10mA arus diam memastikan 20+ jam operasi lapangan berkelanjutan.
7.Sensor isolasi fisik berlapis-lapis dengan perlindungan tahan air IP65.
| Parameter |
Spesifikasi |
| Pembesaran |
500.000 kali |
| Akurasi Penentuan Lokasi |
<0,1m (akustik-magnetik) |
| Impedansi Keluaran |
350Ω |
| Kedalaman Deteksi |
>10 meter |
| Arus Diam |
<10mA |
| Operasi Berkelanjutan |
>20 jam |
| Catu Daya Kerja |
4 × 3,7V 3200mAh baterai lithium |
| Suhu Lingkungan |
-25 ~ 65℃; Kelembaban: ≤90% |
| Dimensi Unit Utama |
190 (P) × 75 (L) × 135 (T) mm |
| Berat Unit Utama |
0,81 kg |
| Dimensi Probe |
85 (D) × 100 (T) mm |
| Berat Probe |
1,4 kg |
| Dimensi Keseluruhan (Dikemas) |
428P × 350L × 230T mm |
| Berat Keseluruhan |
7 kg |
Metode sinkronisasi akustik-magnetik adalah teknik penentuan lokasi kerusakan yang sangat akurat dan unik. Prinsipnya didasarkan pada lokasi akustik tradisional, ditingkatkan dengan deteksi dan aplikasi sinyal elektromagnetik.
Ketika pulsa tegangan tinggi bekerja pada kabel yang rusak, terjadi pelepasan kilat pada titik kerusakan, menghasilkan gelombang getaran, gelombang suara, gelombang elektromagnetik, dan fenomena fisik lainnya. Instrumen secara bersamaan mendeteksi sinyal-sinyal ini melalui desain saluran ganda (akustik + magnetik). Dengan membandingkan perbedaan waktu antara sinyal elektromagnetik (propagasi hampir instan) dan sinyal akustik, jarak yang tepat ke titik kerusakan dihitung. Operator menggerakkan probe untuk menemukan titik dengan perbedaan waktu terkecil, yang menunjukkan lokasi kerusakan yang tepat di bawahnya.
Saluran akustik dan magnetik yang diberi daya secara independen sangat meningkatkan kemampuan anti-interferensi, membuat instrumen ini efektif bahkan di lingkungan lapangan yang bising secara elektrik di mana detektor akustik saluran tunggal tradisional kesulitan.

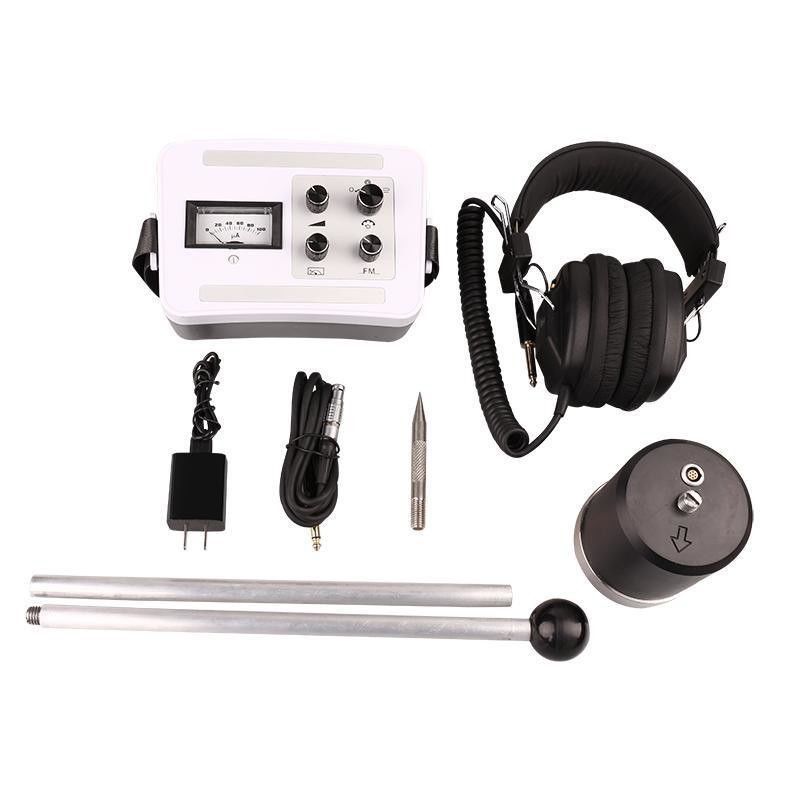

| Komponen |
Jumlah |
| Penunjuk Lokasi Kerusakan Kabel (Unit Utama) |
1 |
| Probe (termasuk batang penghubung dan sensor) |
1 |
| Kabel Sinyal 7-Inti |
1 |
| Headphone |
1 |
| Pengisi Daya |
1 |
Layanan Purna Jual: Garansi gratis 12 bulan untuk masalah kualitas produk, pemeliharaan seumur hidup dan dukungan teknis.
Foto di lokasi
Pertanyaan yang Sering Diajukan
T: Apa arti pembesaran super 500.000x dalam praktik?
Amplifikasi sinyal 500.000x memungkinkan penunjuk lokasi mendeteksi sinyal akustik dan magnetik yang sangat lemah dari kerusakan dalam atau resistansi tinggi yang menghasilkan pulsa pelepasan yang lemah. Ini sangat berharga untuk kabel yang terkubur lebih dalam dari 5m atau dalam kondisi tanah yang meredam di mana penunjuk lokasi dengan penguatan standar gagal mendaftarkan sinyal apa pun di permukaan.
T: Bagaimana operasi berkelanjutan 20 jam meningkatkan produktivitas lapangan?
Daya tahan baterai 20 jam yang diperpanjang mencakup operasi lapangan multi-hari dengan sekali pengisian daya, menghilangkan kebutuhan untuk membawa baterai cadangan atau kembali ke markas untuk mengisi ulang. Ini sangat penting untuk lokasi terpencil, ladang angin lepas pantai, dan rute kabel lintas negara di mana infrastruktur pengisian daya tidak tersedia. Unit dapat berjalan dua shift penuh ditambah pemantauan semalam tanpa gangguan.
T: Jenis kerusakan kabel apa yang dirancang untuk penunjuk lokasi ini?
Dirancang untuk kerusakan kilat dan kebocoran resistansi tinggi pada kabel daya bawah tanah berperingkat 35kV ke bawah. Sistem deteksi akustik-magnetik penguatan tinggi bekerja dengan generator lonjakan HV apa pun yang menghasilkan pulsa pelepasan periodik. Kompatibel dengan kabel dielektrik XLPE, kertas minyak, dan karet/plastik baik dalam instalasi yang dikubur langsung maupun dalam saluran.
T: Bagaimana Anda mengonfirmasi bahwa Anda berada tepat di atas titik kerusakan?
Tampilan sinkronisasi akustik-magnetik menunjukkan perbedaan waktu antara pulsa elektromagnetik (instan) dan gelombang akustik (tertunda oleh waktu tempuh tanah). Ketika tepat di atas kerusakan, perbedaan waktu ini mencapai minimumnya. Bergerak menjauh meningkatkan delta waktu. Dikombinasikan dengan volume akustik puncak di episentrum kerusakan, Anda mendapatkan konfirmasi ganda sebelum penggalian.
T: Apakah penunjuk lokasi bekerja dengan generator lonjakan HV apa pun?
Ya. Penunjuk lokasi bersifat independen dari sumber dan bekerja dengan peralatan apa pun yang menghasilkan pulsa pelepasan tegangan tinggi periodik: sistem terintegrasi (seri XHHV535), bank transformator uji + kapasitor tradisional, dan jembatan bakar dalam mode pulsa. Untuk hasil terbaik, gunakan mode pelepasan periodik/siklus dengan interval 5-10 detik untuk pengenalan ritme akustik yang konsisten.
T: Garansi dan dukungan apa yang termasuk?
Garansi standar 12 bulan yang mencakup cacat produksi, dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO. Paket termasuk unit penunjuk lokasi, headphone, sensor tanah, tas jinjing, pengisi daya, dan manual pengguna. Pelatihan di lokasi dan opsi garansi yang diperpanjang tersedia berdasarkan permintaan.
