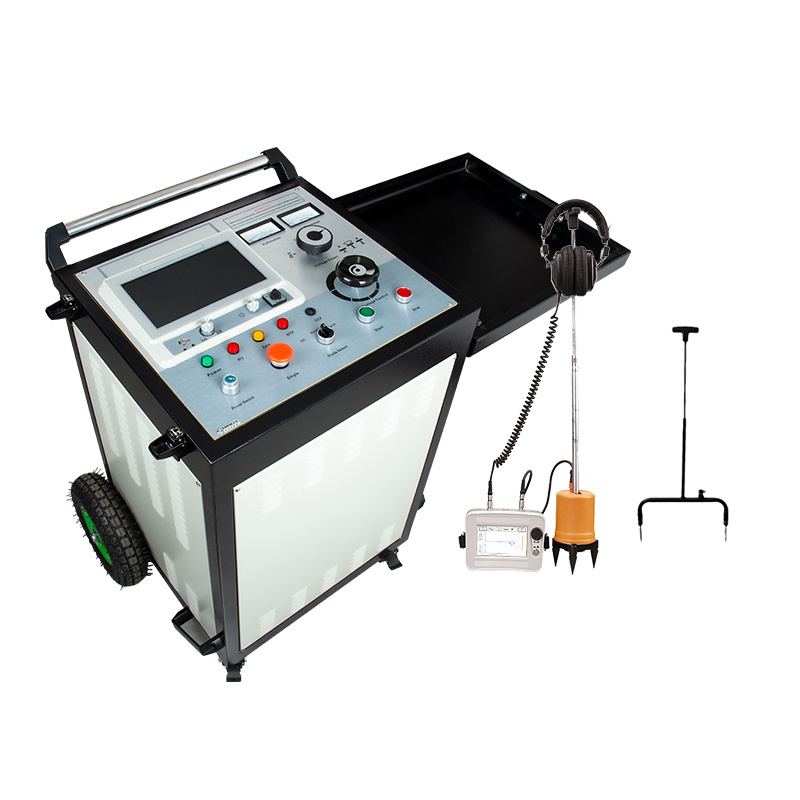

Unit siap outdoor portabel dengan empat roda, IP43
Sangat mudah digunakan "turn&click" tunggal
antarmuka tombol putar
Energi tegangan tinggi/gempar 2,048
Joule DC pengujian/surge/thumping hingga 32 kV, membakar hingga 32 kV Daya kerja 2000VA Metode pemindahan: ARC Multishot, ICE dan DECAY,pulsa tegangan rendah Sirkuit keamanan bawaan untuk pemantauan koneksi bumi (F-Ohm) dan pemantauan potensial sentuhan (F-Voltage)
Fitur
• layar sentuh TFT berwarna penuh 10,1 inci;
• Sistem tertanam, aman, stabil, tampilan sederhana dan mode operasi;
• Dengan fungsi pengujian kecepatan gelombang kabel, panjang kabel dan jarak kesalahan;
• Sampling terus menerus sepenuhnya otomatis, menangkap bentuk gelombang setiap saat, tepat waktu dan akurat.
• Dengan pengaturan rentang uji otomatis, analisis bentuk gelombang otomatis dan tampilan jarak uji.
• Menu Cina lengkap, tombol sentuh dan pengkodean dua mode operasi, sederhana, cepat dan dapat diandalkan.
• Dengan metode pulsa tegangan rendah, metode flashover tegangan tinggi, metode tes pulsa ganda (8 kali), tampilan bentuk gelombang halus dan mudah dibaca.
• Ketika menggunakan metode pulsa ganda, digunakan dengan kopling pulsa untuk menampilkan 8 kelompok perbandingan bentuk gelombang tegangan tinggi dan rendah, yang nyaman untuk jarak uji otomatis,analisis manual dan pengukuran jarak.
• Instrumen ini memiliki kemampuan pengolahan data yang kuat, yang nyaman bagi pengguna untuk mengelola dan mengarsipkan file bentuk gelombang.
• Ia memiliki fungsi penyimpanan bentuk gelombang uji yang besar: bentuk gelombang yang diuji di lokasi dapat disimpan dengan mudah di instrumen dalam urutan yang ditentukan oleh peraturan penamaan Cina,sehingga mereka dapat dipanggil untuk pengamatan dan analisis kapan saja; dapat menyimpan lebih dari 8.000 low-voltage pulse dan high-voltage flashover waveform record, dan lebih dari 250 multiple pulse waveform record.File bentuk gelombang dapat diimpor ke perangkat lunak komputer untuk manajemen dan analisis menggunakan komunikasi USB.
• Kecerahan ultra tinggi, kecerahan lampu latar LED hingga 280nit, resolusi 1024 * 600, mudah dioperasikan dalam sinar matahari langsung.
• Baterai lithium berkapasitas besar, mendukung pengisian cepat, dan dapat diuji di lingkungan tanpa catu daya.
Parameter teknis
| Fitur umum |
| Sistem lokasi kesalahan kabel portabel |
| Antarmuka grafis |
Antarmuka grafis, lebih intuitif dan mudah dioperasikan. |
| Operasi |
Putar dan klik tombol tunggal (jog dial) pada unit kontrol |
| Manajemen data |
Basis data umum |
| Sinkronisasi Data |
Universal Serial Bus |
| Unit kontrol |
| Tampilan |
Panel warna TFT kelas industri dengan lampu latar LED |
| Anti-silau |
memiliki |
| Multi-touch |
memiliki |
| LCDukuran |
10" |
| Rasio aspek |
16:9 |
| Resolusi |
1024x768 Full HD |
| Cahaya |
450 cd/m2 |
| Keamanan |
| Kemampuan beradaptasi |
Kesesuaian CE;EN 61010,EN 50191,VDE 0104,VDE 015,DGUV 203-034 ((BGI 891) |
| Perangkat peluncuran dan grounding |
72kJ, setara dengan energi yang tersimpan dalam kapasitor 10μF yang diisi dengan muatan cepat DC 120kV: konstanta waktu pelepasan < 1 detik |
| Status Sistem |
Pemantauan dan indikasi real-time |
| Sangat aman |
Tanah segera ketika ada pemadaman listrik |
| F-U safety interlock |
Pemantauan koneksi tegangan operasi (sirkuit tegangan tinggi) |
| F-Ohm Safety Interlock |
Pemantauan koneksi bumi operasional (sirkuit tegangan tinggi) |
| Fitur Keamanan |
Panel depan: power on/off, switch tombol kunci, emergency stop, residual pressure indicator light, high voltage switch; Unit kontrol: tombol (jog dial) |
| Perangkat pengaman |
Indikator status grounding sistem, perangkat perlindungan input daya, pemantauan ruangan tegangan tinggi melalui kontak pintu, perangkat keamanan eksternal |
| Pemantauan input daya |
Perlindungan overvoltage, perlindungan undervoltage, perangkat arus residu (RCD) |
| Mendefinisikan Wiring |
Ada switchboard di dalam sistem |
Fungsi sistem
1. Gunakan DC atau tegangan tinggi denyut nadi untuk membuat titik kesalahan kabel berkedip dan melepaskan
2. Gunakan prinsip refleksi gelombang perjalanan untuk membuat pengukuran kasar dari semua jenis kabel kesalahan isolasi utama
3. Gunakan metode sinkronisasi akustik dan magnetik untuk membuat pengukuran yang tepat dari semua jenis kabel kesalahan isolasi utama
Aku, generator tegangan tinggi.
| Mode output |
DC, Single, Siklus |
| Tegangan output |
0-8kV,0-16kV,0-32kV |
| Kondensator bawaan |
64 uF, 16 uF, 4 uF |
| Energi pelepasan |
2048J@ setiap tingkat tegangan |
| Kekuatan benturan |
2000VA |
| Kecepatan denyut nadi |
Dampak otomatis selama sekitar6detik, dampak manual untuk setiap waktu kontrol |
| Pergantian tingkat tegangan tegangan |
Manual |
| Jenis penyesuaian tegangan |
Berkelanjutan |
| Indikasi |
Pengukuran tegangan sisi tegangan tinggi, indikasi tegangan keluaran dan arus secara real time |
| Pergantian modus operasi |
Manual |
| Kopling |
Kotak pengambilan sampel pulsa ganda internal |
| Perlindungan yang aman |
Dengan fungsi perlindungan nol mulai, aman dan dapat diandalkan |
| Pemberhentian |
Desain pengukuran tegangan tinggi yang unik, dalam keadaan berhenti secara otomatis akan melepaskan kapasitansi internal perangkat |
| Kekuatan kerja |
AC 220V±15%,50Hz±2Hz(60Hz) |
| DC tahan pengujian tegangan |
Tegangan output diatur dan rentang indikasi 0-32kV, kisaran indikator arus output 0-20A |
| Listrik pembakaran |
Kondisi kesalahan (menyala) dengan arus hingga
60 mA @ 32 kV, 120 mA @ 16 kV, 240 mA @ 8 kV |
| Keamanan |
Perlindungan overvoltage, overcurrent, overheating.
Pengeluaran otomatis setelah operasi |
| Peringkat perlindungan |
Tidak lebih rendah dari IP54 |
| Dimensi(mm) |
534L × 444W × 805H mm |
| Total berat |
Tidak lebih dari 130kg |
| II,Pencari kesalahan kabel TDRII,Pencari kesalahan kabel TDR |
| Metode pengujian |
Tekanan rendah, arus impuls, tegangan impuls, ARC multipls impuls |
| Tingkat pengambilan sampel |
1MHz~400MHz |
| Keluarnya pulsa |
Unipolar |
| Amplitudo denyut nadi |
300V |
| Lebar pulsa |
0.15 μmS/0.30 μmS/0.60 μmS/ 1,20 μmS/ 2,4 μmS/5,0 μmS/7,5 μmS/10μS |
| Lingkup pengukuran |
≥120km |
| Jangkauan pengukuran |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Resolusi minimum |
0.07m |
| Kesalahan pengukuran |
≤ ± 0,5% × L + 1m),Ladalah panjang kabel |
| Peningkatan sinyal |
0...100%,bisa disesuaikan |
| Kecepatan penyebaran |
10...999.9m/μs |
| Impedansi output |
Pertandingan otomatis |
| Pemicu |
Kontinuitas otomatis |
| Analisis Hasil |
Otomatis mengukur jarak kesalahan |
| Kondisi kerja |
suhu -25oC ~ + 65oC, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg |
| III.Penunjuk kesalahan kabel sinkron akustik dan magnetik |
| Mode lokasi |
Mode standar, mode diperkuat, mode pengurangan kebisingan, mode khusus (ms, bentuk gelombang) |
| Metode Lokasi |
Metode selisih waktu cerdas, metode tegangan langkah, metode inspeksi elektromagnetik, metode pengukuran akustik |
| Keakuratan posisi |
Titik tetap: 0.1m, Jalur: 0.1m, Langkah tegangan: 0.1m |
| Tampilan |
TFT ultra-cerah 5 inci, 800×480 warna sejati |
| Bahasa |
Bahasa grafis lebih intuitif |
| Keuntungan |
120dB, penyesuaian sepenuhnya otomatis, juga dapat diatur secara manual |
| Jangkauan frekuensi |
100~1600Hz |
| Jangkauan Dinamis |
0~112dB ((16 gigi) |
| Pemicu sinkron |
Pemicu sinkronisasi akustik sepenuhnya otomatis; pemicu sinkronisasi medan magnet sepenuhnya otomatis |
| Jangkauan deteksi |
0.00~99.99ms,75mV~75V |
| Probe |
Sonde cerdas logam otomatis bisu, sepenuhnya digital |
| Headphone |
350Ω pengurangan kebisingan yang kuat dan teknologi anti interferensi |
| Kekuatan kerja |
4*18650 Baterai lithium standar |
| Jam kerja |
Lebih dari 8 jam |
| Suhu lingkungan |
-25~65oC;Humiditas relatif:≤90% |
| Berat badan |
Host 0,6kg; Sensor 1,4kg |
| Kelas tahan air |
IP65 |
V Kabel uji
| (Catatan: Karena adanya 35Kabel tegangan tinggi khusus kV dibuat dan harus disimpan jauh dari situs selama operasi.) |
| Kabel output tegangan tinggi |
kawat inti 2.5mm2 merah, tahan tegangan 50kV DC, dengan lapisan pelindung, diameter luar 14mm, panjangdapat disesuaikan sesuai dengan pelanggan'Persyaratan, termasuk pemasangan spool besar.Panjang standar kabel output HV adalah 5m. |
| Kabel tanah |
Pengantar 3-kolom - inti utama 16mm2 warna transparan, cabang 2.5mm2, panjangdapat disesuaikan sesuai dengan pelanggan'Persyaratan,akuTermasuk pemasangan spool kecil.Panjang standar kabel tanah adalah 5m. |
Metode penempatan ulang ARC Multishot:Metode Arc Reflection overlays dan membandingkan jejak referensi tegangan rendah dan jejak kesalahan tegangan tinggi yang ditangkap melalui debit kondensator melalui filter induktif (jenis kumparan).
8 pengukuran komparatif per tembakan ARM ditampilkan (fitur Multi-Shot), dan hasilnya dievaluasi secara otomatis.metode Impulse Current atau Surge Pulse mengukur komponen arus gelombang perjalanan, Teknik ini cocok untuk kabel panjang dan kabel PILC.
DECAY: Setelah pemicu kesalahan melalui sumber DC HV, metode DECAY mengukur komponen tegangan gelombang perjalanan.Kabel transmisi HV dan kerusakan dengan tegangan pemecahan yang sangat tinggi.
IFL: Intermittent Fault Locating; untuk menemukan kesalahan intermiten dengan karakteristik yang berubah sementara seperti yang sering terjadi pada sistem pencahayaan jalan.
