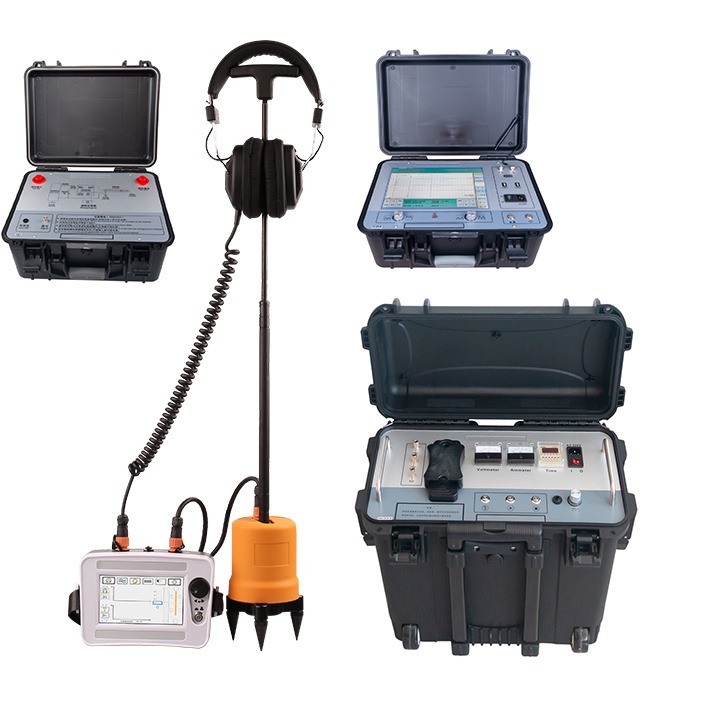

Detektor kesalahan kabel 35KV dengan sinkronisasi magnetik akustik

Perkenalan
Instrumen lokasi kesalahan kabel menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik gangguan kabel daya. Flashover elektronik dihasilkan oleh generator pelepasan dampak, diambil dan diamplifikasi oleh probe yang sesuai, dan lokasi yang tepat dari titik kesalahan ditentukan oleh penilaian pendengaran dan visual. Ini adalah perangkat yang melengkapi penentuan posisi yang tepat dari titik gangguan kabel dalam kisaran pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetik. Ini mengintegrasikan teknologi penentuan posisi, pengujian berbantuan jalur, dan teknologi lainnya, menyediakan beberapa mode uji dan informasi cepat yang kaya dan beragam untuk menyelesaikan lokasi kesalahan kabel secara efisien dan akurat.

1. Indikator Teknis

PENDAHULUAN PANEL OPERASI

1 Penyesuaian: Tekan tombol Penyesuaian untuk memasukkan antarmuka penyesuaian, dan putar tombol Penyesuaian untuk mengatur parameter penyesuaian;

2 Catu Daya: Nyalakan dan matikan catu daya sistem. Saat menyalakan sistem, Anda perlu menekan dan menahan tombol daya selama 3 hingga 4 detik sampai Anda mendengar suara "bip" yang panjang, maka Anda dapat mengangkat tombol; Saat mati, Anda harus menekan dan menahan tombol daya selama 3 hingga 4 detik;

3 Tampilan: Tampilan sentuh 5-inci.

1 Sensor: Port Koneksi Sensor Probe;

2 Pengisian daya: Port Koneksi Charger;

3 Jack headphone khusus.

Daftar Pengepakan

Bayangkan pemandangannya

Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel daya dengan level tegangan 35kV dan di bawahnya; mengkalibrasi panjang kabel; Jarak Kesalahan Kabel Tes Kira -kira

*Kesalahan kabel pra-lokasi dengan reflectometer XHGG502 berdasarkan metode refleksi pulsa tegangan rendah (TDR),

Metode Flashover Tegangan Tinggi (mis. Ice, Decay), Metode Refleksi Pulsa Refleksi ARC (ARC Single Shot dan ARC Multi-Shot) FAUTH LOKASI KABEL: Dengan reflektometer XHGG502 berdasarkan metode refleksi impuls (flashover) (flashover) yang refleksi (TDR).

Ada tiga mode uji XHGG502, pulsa tegangan rendah, flashover tegangan tinggi, busur multi-shot.

Gambar di bawah ini menunjukkan jarak kesalahan kabel yang diukur dengan menggunakan mode uji multi-shot ARC dari XHGG502.

Gambar di bawah ini menunjukkan jarak kesalahan kabel yang diukur dengan menggunakan mode uji flashover tegangan tinggi XHGG502

Gambar di bawah ini menunjukkan panjang kabel atau kabel terbuka jarak kesalahan sirkuit diukur dengan menggunakan mode uji pulsa tegangan rendah XHGG502. Saat menggunakan metode pulsa tegangan rendah, tidak perlu menghubungkan generator pulsa tegangan tinggi. Metode pengujian lainnya harus digunakan bersama dengan generator pulsa tegangan tinggi.

                             Versi Baru Versi Baru

Generator pulsa tegangan tinggi XHHV535-2L terutama digunakan untuk pelepasan kejut selama uji kesalahan kabel. Ini juga dapat digunakan untuk uji tegangan DC menahan peralatan listrik lainnya. Perangkat ini mengintegrasikan sumber tegangan tinggi DC, kapasitor penyimpanan energi, celah bola pelepasan, dll. Perangkat ini benar -benar menggantikan ratusan kilogram transformator uji, kotak operasi dan kapasitor penyimpanan energi pulsa (umumnya satu set transformator 5kVA lebih dari 60 kilogram, kontrolnya lebih dari 30 kg. Catu daya mengadopsi komponen elektronik bertegangan tinggi presisi tinggi, stabilitas tinggi dan teknologi tegangan tinggi frekuensi tinggi, yang membuat seluruh mesin sederhana dalam struktur dan berat sangat ringan. Untuk mempertahankan kebiasaan orang menggunakan transformator dan kotak operasi untuk menghasilkan tegangan tinggi DC, generator pulsa ini mengadopsi mode desain dan operasi yang dimanusiakan, yang aman dan andal. Benar -benar mencapai efek tidak rusak oleh dampak, dan rangkaian pendek dari tegangan tinggi ke ground juga dapat bekerja secara normal. Saat ini adalah peralatan tegangan tinggi portabel yang paling ringan dan paling ramah pengguna. Ini adalah produk yang ideal untuk deteksi kesalahan kabel daya.

Fitur Produk

★ dengan fungsi perlindungan otomatis yang berlebihan, over-voltage, terlalu panas;

★ Dengan tegangan tahan DC, fungsi pelepasan dampak;

★ Output pulsa tegangan tinggi seragam dan dapat dikendalikan;

★ Fungsi perlindungan sirkuit super pendek, yang dapat membuat output tegangan tinggi secara langsung hubung singkat ke tanah;

★ Ini memiliki meter pointer 2.5-level ganda untuk tampilan arus dan tegangan, yang intuitif dan jelas, dan jelas pada sekilas apakah titik gangguan sepenuhnya habis, dan proses pembuangan tercermin secara real time;

★ Pengukuran tegangan sisi tegangan tinggi

Data teknis

PENDAHULUAN PANEL

1. Ground Safety: Tanah cangkang instrumen harus dihubungkan ke tanah untuk mencegah cangkang instrumen dari sengatan listrik atau sengatan listrik ke personel.

2. Tanah tegangan tinggi: Juga dikenal sebagai ekor tegangan tinggi, harus di-ground dengan andal untuk mencegah kebocoran dan pelepasan tegangan tinggi. Kontak yang buruk dapat menyebabkan kegagalan untuk meningkatkan tegangan, kerusakan tegangan tinggi dari komponen internal instrumen, dan kecelakaan keamanan yang disebabkan oleh kebocoran atau pembuangan di dalam instrumen.

3. Tanah Pengambilan Sampel: Terminal negatif dari kapasitor penyimpanan energi pulsa memiliki tegangan tinggi dan harus dibumikan dengan andal. Ini digunakan untuk pengambilan sampel ketika bentuk gelombang diambil sampelnya di bawah status flash-tegangan tinggi dari penguji kesalahan kabel. (Tanpa pengambilan sampel flashover tegangan tinggi, pembumian yang andal masih diperlukan).

4. Tombol Debit: Tekan tombol ini untuk melakukan kontak dengan celah bola, dan debit secara manual. (Durasi setiap tombol tekan tidak dapat melebihi 1s).

5. Tombol Mulai Tegangan Tinggi: Ketika lampu tombol start menyala, itu berarti bahwa output tegangan berada di posisi nol. Saat lampu menyala, tombol start valid. Jika lampu tombol start tidak menyala setelah menyalakan sakelar daya, putar kenop penyesuaian tegangan berlawanan arah jarum jam sampai lampu menyala. Saat lampu tombol menyala, tekan tombol ini untuk memulai perangkat dan menghasilkan output tegangan tinggi.

6. Tombol Berhenti Tegangan Tinggi: Ketika tes selesai atau kelainan terjadi, tekan tombol ini untuk memotong output tegangan tinggi, lampu tegangan tinggi padam, dan bola pelepasan internal berhenti berfungsi. Ketika tombol berhenti menyala, itu berarti ada output tegangan tinggi, dan ketika mati, itu berarti tidak ada output tegangan tinggi.

7. Sakelar Perlindungan Over-Current: Ketika ditekan, itu berarti bahwa fungsi perlindungan arus berlebihan telah dimulai; Ketika muncul, itu berarti bahwa instrumen telah memicu perlindungan arus berlebihan.

8. Penyesuaian Tegangan: Setelah menyalakan perangkat, Anda harus terlebih dahulu memutar Knob CoNterclock ke ujung, tekan tombol Mulai, dan kemudian sesuaikan searah jarum jam untuk meningkatkan output tegangan tinggi dari kecil ke besar, dan sesuaikan berlawanan arah jarum jam untuk mengurangi output tegangan tinggi dari besar ke kecil.

9. Power Switch: "I Gear" menyalakan sakelar catu daya AC 220V, dan "0 Gear" mematikan daya sistem.

10. Pemegang sekering: Tempat di mana sekering sistem catu daya AC 220V dipasang.

11. Power Socket: Catu daya kerja instrumen, port koneksi AC 220V.

12. Pengaturan Waktu: Atur interval waktu pelepasan.

13. Ammeter: Indikasi arus di sisi tegangan tinggi.

14. Voltmeter: Tegangan output tegangan tinggi menunjukkan kV meter.

15. Output tegangan tinggi (EMP): Saat memengaruhi pelepasan, sambungkan saluran output tegangan tinggi.

16. High Voltage Output (DC): Ketika DC menahan tegangan, sambungkan saluran output tegangan tinggi.

Daftar Pengepakan

Aplikasi- Lokasi kesalahan kabel bawah tanah
