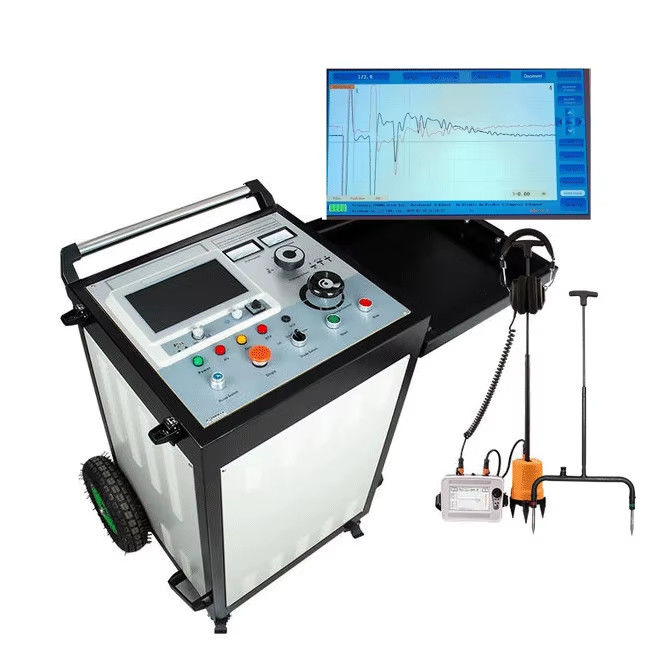

Sistem lokasi kesalahan kabel 35kV dengan daya debit 2048J

Sistem lokasi kesalahan kabel XHHV535-4TSB dirancang untuk mendeteksi kesalahan isolasi utama pada kabel daya dengan level tegangan hingga 35kV dan panjang kabel kalibrasi. Sistem komprehensif ini mencakup penguji kesalahan kabel dan generator pulsa tegangan tinggi.

Penguji kesalahan kabel memiliki antarmuka perangkat lunak intuitif dengan operasi sentuh, kontrol mikrokontroler terpusat, dan baterai lithium-ion berkapasitas tinggi bawaan. Sistem catu daya independennya mencegah gangguan selama pelepasan dampak, memastikan operasi yang stabil dan andal.

Sistem ini cocok untuk mendeteksi berbagai kesalahan dalam kabel daya, termasuk resistansi rendah, sirkuit pendek, sirkuit terbuka, kawat yang rusak, kebocoran resistansi tinggi, dan kesalahan flashover resistansi tinggi di berbagai jenis dan bahan kabel.

• Frekuensi Pengambilan Sampel: 1MHZ-400MHz
• Amplitudo pulsa tegangan rendah: 300V ± 15%
• Kisaran pengukuran jarak: ≥120 km
• Rentang uji: 100m/300m/500m/1 km/3km/5km/10km/25km/50km/100km
• Lebar pulsa: 0,15μs hingga 10μs
• Resolusi minimum: 0,07m
• Test Area buta: ≤10m
• Kesalahan Pengukuran: ≤ ± (0,5%× L+1M), di mana L adalah panjang kabel
• Catu daya: baterai lithium 10.4Ah bawaan (operasi 5 jam, waktu pengisian daya 2)

Pinpointer XHDD503E menggunakan teknologi sinkronisasi akustik-magnetik untuk secara tepat menemukan kesalahan kabel. Ketika dikombinasikan dengan generator pulsa tegangan tinggi, ia mendeteksi fenomena pelepasan flash melalui gelombang getaran, gelombang suara, dan gelombang elektromagnetik, menampilkan jarak patahan dan memproduksi sinyal yang dapat didengar untuk lokalisasi kesalahan yang tepat.

• Sound Channel Bandwidth: 100Hz-1600Hz (all-pass, low-pass, high-pass, opsi band-pass)
• Penyesuaian 8-level untuk saluran suara, magnetik, dan tegangan
• Output Suara: Gain 16-Level (0-112dB), Impedansi 350Ω
• Kisaran Deteksi: 0,00-99,99ms, 75MV-75V
• Akurasi deteksi: ≤0.1m (penentuan posisi), ≤0.5m (tegangan langkah/jalur)
• Catu Daya: 4 × 18650 Baterai Lithium (Standby 8+ jam)
• Suhu operasi: -25 ℃ hingga 65 ℃
• Dimensi: 428 × 350 × 230mm
• Berat: 7kg
