Sistem Lokasi Kerusakan Kabel Portabel yang Wajib Dimiliki untuk Deteksi Isolasi Kabel Daya

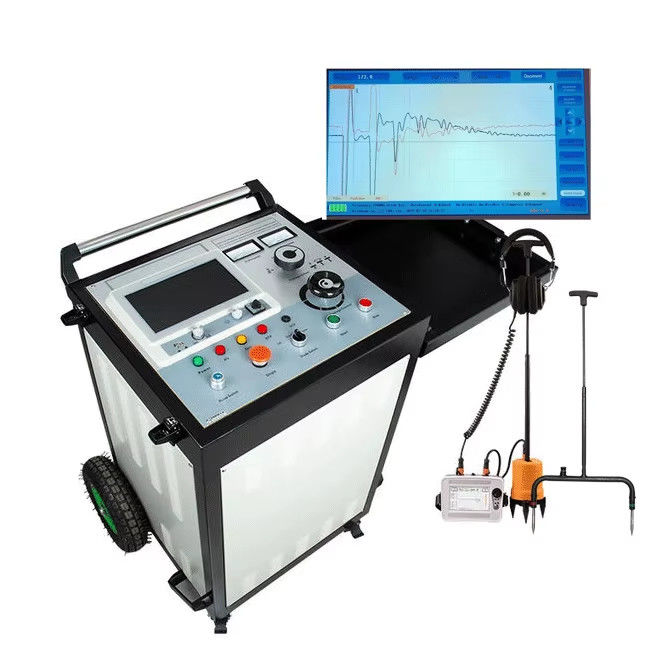

XHHV535-2TSBSistem lokasi kerusakan kabel digunakan untuk mendeteksi kerusakan isolasi utama kabel daya dengan tingkat tegangan 35kV dan di bawahnya serta mengkalibrasi panjang kabel. Sistem ini terdiri dari dua bagian: penguji kerusakan kabel dan generator pulsa tegangan tinggi.
Penguji kerusakan kabel mengadopsi antarmuka perangkat lunak operasi yang sederhana, kontrol terpusat oleh mikrokontroler chip tunggal, operasi tipe sentuh, dan baterai lithium-ion berkapasitas besar built-in. Stabil, andal, dan mudah digunakan. Catu daya dan sistem catu daya independen digunakan untuk mencegah gangguan catu daya selama pelepasan dampak.
Sistem pengujian kerusakan kabel ini cocok untuk kerusakan resistansi rendah, hubung singkat, rangkaian terbuka, dan putusnya kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel bawah tanah dari berbagai bahan dengan penampang yang berbeda dan media yang berbeda, serta kebocoran resistansi tinggi dan kerusakan flash over resistansi tinggi.

Parameter Teknis

Parameter pre-locator kerusakan kabel:

• Frekuensi sampling: 1MHz~400MHz;
• Amplitudo pulsa tegangan rendah: 300V±15%;
• Rentang pengukuran jarak: ≥120km;
• Rentang pengujian: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Lebar pulsa: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• Resolusi minimum: 0.07m;
• Area buta pengujian: ≤10m;
• Kesalahan pengukuran: ≤±(0.5%×L+1m), L adalah panjang kabel;
• Catu daya kerja: baterai lithium 10.4AH built-in; waktu pengisian sekitar 2 jam, waktu kerja 5 jam

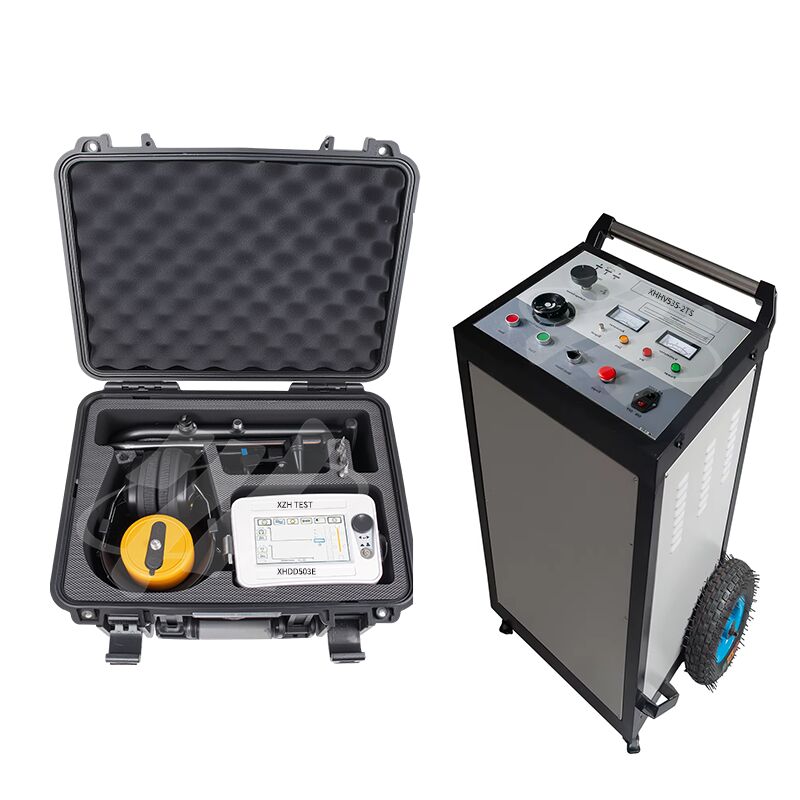

Pinpointer kerusakan kabel XHDD503E

Pinpointer kerusakan kabel XHDD503E menggunakan prinsip sinkronisasi akustik-magnetik dari pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kerusakan kabel. Dengan bantuan generator pulsa tegangan tinggi, titik kerusakan di-flash dan dilepaskan. Fenomena fisik seperti gelombang getaran, gelombang suara, dan gelombang elektromagnetik yang dihasilkan oleh pelepasan flash over dari titik kerusakan dikumpulkan oleh probe khusus dari instrumen penentu posisi. Setelah pemrosesan cerdas oleh host, jarak kerusakan dan suara kerusakan output ditampilkan. Akhirnya, lokasi yang tepat dari titik kerusakan dinilai oleh pendengaran dan penglihatan penguji. Artinya, tugas penentuan posisi yang tepat dari titik kerusakan kabel "tepat di atas kabel, dalam rentang pengukuran kasar" selesai.
Pinpointer kerusakan kabel XHDD503E cocok untuk kerusakan resistansi rendah, hubung singkat, rangkaian terbuka, dan putusnya kabel dari berbagai
kabel daya, kabel koaksial, dan kabel dan kabel tegangan rendah dengan tingkat tegangan yang berbeda, penampang yang berbeda, dan
media yang berbeda, serta kebocoran dan kerusakan flash over resistansi tinggi.

Parameter utama:

Saluran suara-Bandwidth
l All-pass: 100Hz~1600Hz.
l Low pass: 100Hz~300Hz.
l High pass: 160Hz~1600Hz.
l Band pass: 200Hz~600Hz.
Penyesuaian saluran: 8 tingkat suara, magnetik, dan tegangan.
Output suara: Gain: 16 tingkat (0-112dB), Impedansi: 350Ω
Rentang deteksi: 0.00-99.99ms, 75mV-75V
Akurasi deteksi: Penentuan posisi: ≤0.1m; Tegangan langkah: ≤0.5m; Jalur: ≤0.5m
Catu daya kerja: baterai lithium standar 4*18650.
Waktu siaga: lebih dari 8 jam
Suhu sekitar: -25-65℃; Kelembaban relatif: ≤90%
Dimensi volume: 428L×350W×230H
Berat keseluruhan: 7kg
