Pencari kesalahan kabel
>
Mesin detektor kesalahan kabel busur portabel

Mesin detektor kesalahan kabel busur portabel

Rincian produk:
Tempat asal: Cina
Nama merek: XZH TEST
Sertifikasi: CE, ISO
Nomor model: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Informasi Rinci
Tempat asal:
Cina
Nama merek:
XZH TEST
Sertifikasi:
CE, ISO
Nomor model:
XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Model NO.:
XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Power:
Electricity
Customized:
Customized
Transport Package:
Exported Wooden Case
Trademark:
XZH TEST
Origin:
China
HS Code:
9031809090
Supply Ability:
2000PCS/Year
Customization:
Available
After-sales Service:
After Sale Service
Warranty:
12 Months
Menyoroti:

High Light

Menyoroti:

Mesin detektor kesalahan kabel portabel

,

Mesin detektor kesalahan kabel busur

Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
2000 pcs/tahun
Deskripsi Produk

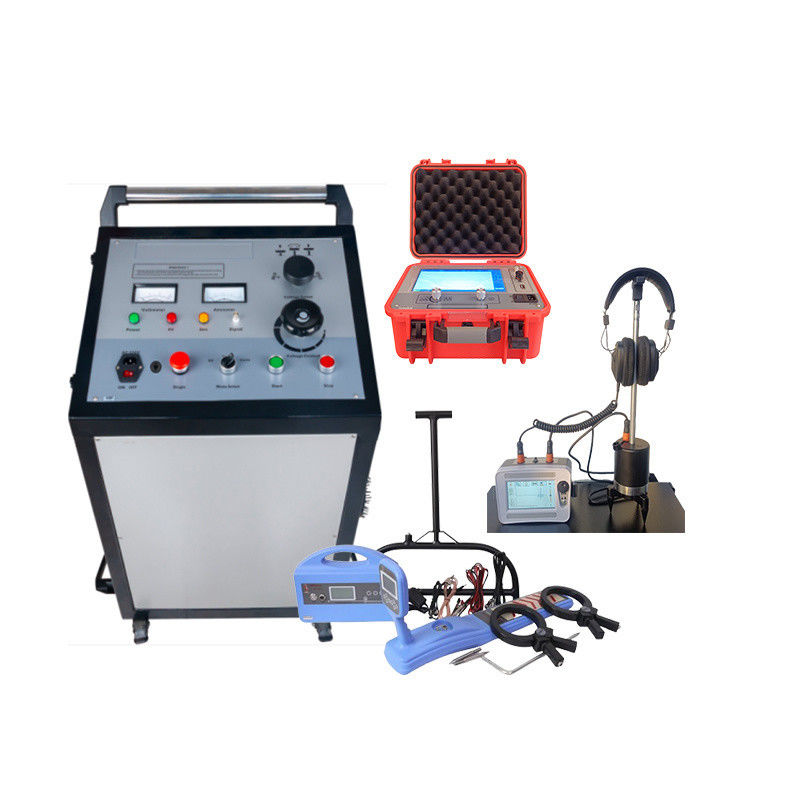

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
Sistem pengidentifikasi kesalahan kabel bawah tanah

Nomor model Nama produk
XHGG502A Prelokator kesalahan kabel
XHDD503C Penunjuk kesalahan kabel
XHGX507 Penguji kesalahan kabel yang komprehensif
XHHV535-4TSC Generator tegangan tinggi


Aku.Tujuan sistem:

  • Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel listrik; kalibrasi panjang kabel; secara akurat mendeteksi arah dan kedalaman kabel yang terkubur.
  • Pengujian pembuktian kabel dengan DC standar
  • Menemukan kesalahan - Jarak pada kabel.
  • Pin- Menunjuk kesalahan kabel di tanah.
  • Pelacakanjalur-kabel bawah tanah.
  • Memilih kabel dari bundel kabel.


II.Deskripsi teknis sistem
1.Kesalahan kabelPrelokator  XHGG502A
Mesin detektor kesalahan kabel busur portabel 0
Deskripsi
Tester kesalahan kabel mengadopsi kelas industri 10,1 inci komputer sentuh terintegrasi, antarmuka perangkat lunak operasi sederhana, industri kelas sirkuit terintegrasi dan perangkat,dan baterai lithium-ion berkapasitas besar, yang stabil, andal, dan mudah digunakan.

Tester kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status dan jarak kesalahan kabel listrik.Tester kesalahan kabel ini menggunakan kombinasi teknologi elektronik modern dan teknologi komputer untuk mencapai penyaringan sinyalPengukuran kecepatan kabel, uji panjang kabel, uji jarak kesalahan kabel.

Tester kesalahan kabel ini cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistensi tinggi dan flashover resistensi tinggi.


Modus kerja:TDR (tekanan rendah pulsa), ICE (tekanan impuls), ARM (tekanan arc refleksi metode).

Fitur
• TFT touch display berwarna penuh 10,1 inci;
• Sistem tertanam, aman, stabil dan sederhana tampilan dan mode operasi;
• Dengan fungsi pengujian kecepatan gelombang kabel, panjang kabel dan jarak kesalahan;
• Sampling terus menerus sepenuhnya otomatis, menangkap bentuk gelombang setiap saat, tepat waktu dan akurat.
• Dilengkapi dengan pengaturan rentang uji otomatis, analisis bentuk gelombang otomatis dan tampilan jarak uji.
• Menu lengkap dalam bahasa Inggris, dua metode operasi tombol sentuh dan kode, sederhana, cepat dan dapat diandalkan.
• Dilengkapi dengan teknologi pengujian metode pulsa tegangan rendah, metode flashover tegangan tinggi, dan metode pulsa ganda (8 kali), tampilan bentuk gelombang halus dan mudah ditafsirkan.
• Ketika menggunakan metode pulsa ganda, digunakan dengan kopling pulsa untuk menampilkan 8 kelompok perbandingan bentuk gelombang tegangan tinggi dan rendah, yang nyaman untuk pengujian jarak otomatis,analisis manual dan pengukuran jarak.
• Instrumen ini memiliki kemampuan pengolahan data yang kuat, sehingga mudah bagi pengguna untuk mengelola dan mengarsipkan file bentuk gelombang.
• Memiliki fungsi penyimpanan gelombang uji yang besar:bentuk gelombang yang diuji di lokasi dapat dengan mudah disimpan dalam instrumen dalam urutan yang ditentukan oleh nama Cina untuk ditarik dan diamati kapan saja; dapat menyimpan lebih dari 8.000 catatan pulsa tegangan rendah dan gelombang flashover tegangan tinggi, dan beberapa pulsa Lebih dari 250 catatan bentuk gelombang dapat direkam,dan file bentuk gelombang dapat diimpor ke perangkat lunak komputer untuk manajemen dan analisis menggunakan komunikasi USB.
• Kecerahan ultra-tinggi, kecerahan lampu latar LED mencapai 280nit, resolusi 1024 * 600, nyaman untuk lingkungan yang terkena sinar matahari langsung dalam operasi.

Mesin detektor kesalahan kabel busur portabel 1


Spesifikasi teknis

Frekuensi pengambilan sampel 1MHz~400MHz
Amplitudo denyut nadi tegangan rendah 300V±15%
Jangkauan ≥ 120km
Jangkauan pengujian 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Lebar pulsa 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
Resolusi minimum 0.07m
Area buta uji ≤ 10m
Kesalahan pengukuran ≤±(0,5%×L+1m), L adalah panjang kabel
Mode pasokan listrik pengisian AC110V~240V, 50Hz/60Hz
Pulse Coupler tahan tegangan DC 35kV
Volume dan berat L358mm × W284mm × H168mm -4,7kg
Kondisi kerja Suhu -20oC~+65oC, kelembaban relatif 90%, tekanan atmosfer 750±30mmHg




2.Kesalahan kabeltitik tepatpengidentifikasi(XHDD503C)

Deskripsi
Instrumen lokasi kesalahan kabel menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.Flashover elektronik dihasilkan oleh generator debit dampak, diambil dan diperkuat oleh probe yang sesuai, dan lokasi titik kesalahan yang tepat ditentukan oleh penilaian pendengaran dan visual.Ini adalah perangkat yang menyelesaikan posisi yang tepat dari titik kesalahan kabel dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetikIni mengintegrasikan teknologi penentuan posisi, pengujian jalur-dibantu dan teknologi lainnya,menyediakan beberapa mode pengujian dan informasi cepat yang kaya dan beragam untuk secara efisien dan akurat menyelesaikan lokasi kesalahan kabel.
Instrumen titik tetap ini cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistansi tinggi dan flashover kesalahan resistansi tinggi.



Fitur
1. LCD sentuh bercahaya tinggi 5 inci memastikan visibilitas di bawah sinar matahari.
2Mengadopsi teknologi posisi sinkron akustik dan magnetik untuk secara otomatis menghitung perbedaan waktu akustik dan magnetik.
3Nilai gain dan nilai pemicu sinyal akustik dan sinyal magnet dapat diatur secara manual untuk beradaptasi dengan berbagai lingkungan.
4Ini memiliki teknologi pengurangan kebisingan latar belakang dan dapat memilih dari berbagai metode penyaringan.
5Ini memiliki fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu.
6. Ini memiliki petunjuk penyimpangan jalur.
7Dilengkapi dengan sensor sinyal isolasi fisik multi-lapisan, tahan air kelas IP65.
8Baterai lithium berkapasitas besar, waktu tunggu yang lama, dilengkapi dengan pengisi cepat.
9. Kecil dan ringan, mudah dioperasikan, dan antarmuka manusia-mesin sederhana.


Mesin detektor kesalahan kabel busur portabel 2
Mesin detektor kesalahan kabel busur portabel 3



Indikator teknis
1 Parameter filter All-pass: 100Hz ~ 1600Hz.
Low pass: 100Hz ~ 300Hz.
Qualcomm: 160Hz ~ 1600Hz.
Bandpass: 200Hz ~ 600Hz.
2 Peningkatan saluran 8 tingkat diatur.
3 Peningkatan saluran magnetik 8 tingkat diatur.
4 Peningkatan output 16 tingkat (0~112db)
5 Impedansi output 350Ω
6 Keakuratan penentuan posisi akustik magnetik kurang dari 0,2m.
7 Keakuratan identifikasi jalur kurang dari 0,5m.
8 Sumber daya listrik 4*18650 baterai lithium standar.
9 Waktu tunggu lebih dari 8 jam.
10 Volume 428L × 350W × 230H
11 Berat badan 6.5kg.
12 Suhu lingkungan -25 ~ 65oC; kelembaban relatif: ≤ 90%.

Mesin detektor kesalahan kabel busur portabel 4




3. Pelacak rute kabel ((Penguji kesalahan kabel komprehensif) (XHGX507)
Mesin detektor kesalahan kabel busur portabel 5


Deskripsi
XHGX507 lokator pipa kabel bawah tanah terutama digunakan untuk lokasi kesalahan kabel, identifikasi kabel, jalur kabel dan pengukuran kedalaman.Ini dapat menyelesaikan tugas yang hanya bisa dilakukan oleh beberapa set instrumen di masa lalu.

Prinsip kerja
Pencari pipa kabel bawah tanah dirancang berdasarkan metode induksi elektromagnetik dan penerapan prinsip komunikasi.

1.Sinyal elektromagnetik dihasilkan oleh pemancar, dan sinyal ditransmisikan ke kabel bawah tanah yang sedang diuji melalui metode koneksi transmisi yang berbeda.

2Setelah kabel bawah tanah menginduksi sinyal elektromagnetik, arus yang diinduksi dihasilkan pada kabel, dan arus yang diinduksi menyebar di sepanjang kabel ke jarak.

3Dalam proses penyebaran arus, gelombang elektromagnetik dipancarkan ke tanah melalui kabel bawah tanah.sinyal gelombang elektromagnetik akan diterima di tanah di atas kabel.

4Posisi, arah dan kesalahan kabel bawah tanah dapat dinilai oleh perubahan kekuatan sinyal yang diterima.



Fitur
Layar LCD besar menampilkan kekuatan sinyal, dan batang, panah dan perintah suara memudahkan operator untuk menilai posisi bawah tanah kabel dan titik kesalahan.Satu orang bisa melakukannya semua.

Desain sepenuhnya digital, tampilan grafis LCD layar besar yang jelas dan penentuan posisi yang dapat diandalkan

Portable dan ringan, mudah dibawa

Baterai terintegrasi yang dapat diisi ulang

Dibangun dalam ohmmeter untuk mengukur resistensi loop kabel

Dapat digunakan untuk mendeteksi kesalahan isolasi hingga 2MΩ ke tanah

Dengan fungsi lampu latar untuk beradaptasi dengan operasi malam

Dibangun dalam ohmmeter untuk mengukur resistensi loop kabel

Tampilan kedalaman kabel dan arus

Mesin detektor kesalahan kabel busur portabel 6

Komponen utama

Pencari pipa kabel ini terutama terdiri dari pemancar dan penerima, dengan aksesori dua penjepit, satu bingkai A dan kabel koneksi yang diperlukan.


Parameter teknis
Transmitter
Frekuensi kerja frekuensi rendah (815Hz), frekuensi menengah (8kHz), frekuensi tinggi (33 kHz), frekuensi radio (83 kHz)
Modus kerja metode koneksi langsung, metode kopling (metode kaliper), metode induksi
Beban yang cocok 5 ohm-3000 ohm
Tampilan impedansi 5 digit
Overheating dan overcurrent perlindungan otomatis
Kekuatan output Gir rendah, gir tengah, gir tinggi

Penerima
Frekuensi kerja frekuensi rendah (815Hz), frekuensi menengah (8kHz), frekuensi tinggi (33 kHz), frekuensi radio (83 kHz), frekuensi pasif 50Hz
Modus antena metode lembah (modus nilai nol), metode puncak (modus puncak), metode tegangan langkah dan metode arus penjepit (A-frame)
Indikasi saat ini menampilkan nilai arus efektif kabel yang diuji (unit: mA)
Suhu kerja - 10oC+55oC
Indikator daya tampilan grafis
Baterai hidup Kerja terus menerus> 8 jam: kerja intermiten> 16 jam
Indikasi kekuatan sinyal diagram tangga, kisaran digital 0-999
Dapatkan kendali penyesuaian manual, kisaran dinamis 100dB
kedalaman deteksi kedalaman deteksi maksimum adalah sekitar 10 meter
Jarak deteksi maksimum Kabel dengan isolasi yang baik dapat sampai dengan 15km dalam metode koneksi langsung
Pengukuran kedalaman tekan tombol kedalaman untuk menampilkan tiga digit, kedalaman maksimum dapat diukur hingga 10 meter
Keakuratan Frekuensi rendah: ± (((1-5)%≤2.5m Frekuensi radio: ± (((5-12)%≤2.5m


Daftar kemasan

Artikel Nama Qty.
1
Penerima 1
2
Transmitter 1
3
Saluran sinyal koneksi langsung 1
4
Jalur kopling 1
5
Pin tanah 1
6
Pengisi daya 1
7
Kabel tanah 1
8
Kerangka A 1
9
A-frame menghubungkan garis 1
10
A-frame probe pin 2
11
Klem pembawa 1
12
Klem penerima 1
Kasus aplikasi
Mesin detektor kesalahan kabel busur portabel 7


XHHV535- 4TSC Trolley TinggiVusia tuaSurge Generator
Deskripsi
XHHV535-4TSCGenerator tegangan tinggidapat digunakan untuk melepaskan impuls dan menahan tes tegangan dalam tes kesalahan kabel tegangan rendah dan tinggi. modul gelombang sampel kesalahan kabel uji presisi tinggi dan trafo kecil dipasang di dalam,yang benar-benar dapat mencapai efek tidak rusak oleh dampak, dan juga memiliki fungsi dampak otomatis waktu, dampak manual dan tahan tes tegangan.

Perangkat ini mengintegrasikan sumber DC tegangan tinggi, kapasitor penyimpanan energi, perangkat bola debit, perangkat debit otomatis,dan perangkat penukar tingkat tegangan ke dalam instrumen eksperimen kelas atas jenis gerobakAlat ini sepenuhnya memecahkan masalah kemudahan penggunaan, portabilitas, keamanan dan keandalan perangkat eksperimental tradisional.

Ketika jenis troli XHHV535-4TSCGenerator tegangan tinggiSetelah memilih saklar fungsi, tekan tombol start untuk melakukan kerja peningkatan tegangan tinggi.dan sistem internal akan secara otomatis melepaskan sisa tegangan tinggi pada akumulator.



Parameter teknis
Tegangan tinggi impuls 0~32kV, 0~16kV, 0~Pengaturan tiga gigi 8kV
Tekanan parsial tegangan tinggi 1.5 tingkat
Kondensator bawaan 4μF/32kV,16μF/16kV,64μF/8kV Pengaturan tiga kecepatan yang dapat disesuaikan
Kekuatan pembuangan 0-2048Jpada setiap tingkat tegangan
Kekuatan benturan 2KVA
Listrik pembakaran 60m A @ 32kV, 120mA @ 16kV, 240mA @ 32kV
Polaritas tegangan output polaritas negatif
Waktu dampak tentang6-7detik untuk dampak otomatis, waktu kontrol sewenang-wenang untuk manual

dampak
Indikasi Pengukuran tegangan sisi tegangan tinggi, indikasi tegangan output dan arus secara real time
Modus operasi Pemicu tunggal, siklus, DC
DC tahan pengujian tegangan Pengaturan tegangan output dan
rentang indikasi 0-32KV, rentang indikasi arus output 0-20A
Perlindungan yang aman Dengan fungsi perlindungan nol, aman dan andal.
Kabel penghubung Kabel keluaran tegangan tinggi: 5m, Kabel pengantar perlindungan: 5m,Kabel listrik: 3m
Perlindungan atas suhu 85oC
Volume ((mm) 550L ×500W ×1000H
Berat badan Tidak lebih dari 130kg
Sumber daya listrik AC220V±10%, 50Hz±2Hz
Suhu lingkungan - 20~+50oC
Peringkat perlindungan Tidak lebih rendah dari IP54
Sertifikat ISO CE
