Prinsip kerja

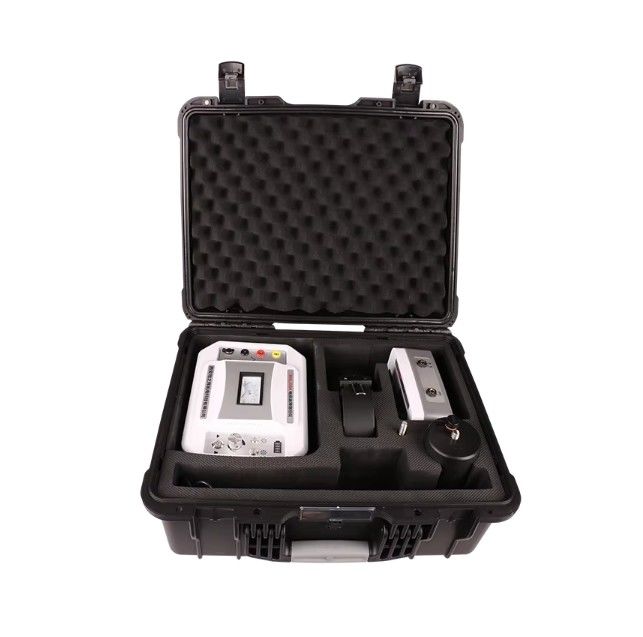

Pelacak pipa kabel XHLJ504 terdiri dari generator sinyal jalur berdaya tinggi (pemancar) dan penerima yang diperlukan untuk mendeteksi jalur kabel yang terkubur.
Prinsip dasar meter jalur kabel adalah menggunakan generator sinyal jalur (yaitu, host pengirim sinyal meter jalur) untuk memasukkan sinyal pulsa jalur ke dalam kabel yang sedang diuji, sehingga menghasilkan gelombang elektromagnetik, dan kemudian menerimanya dengan probe, dan penerima memperkuat sinyal yang diterima. Setelah diproses, output dikirim ke earphone dan meter penunjuk.
Pelacak rute kabel ini menilai jalur dan kedalaman kabel yang terkubur sesuai dengan puncak suara, lembah suara, dan tingkat defleksi meter penunjuk di earphone.
Multi-fungsiPenerima jalur kabel digunakan dalam hubungannya dengan probe dan headphone, dll., dan dapat digunakan sebagai penunjuk pin kesalahan kabel.
Parameter Teknis
Pemancar
| Sinyal keluaran |
15kHz intermiten |
| Daya keluaran |
100W |
| Arus keluaran |
0～2A |
| Daya kerja |
220V (1±10%) 50Hz (1±5%); |
Penerima
| Perbesaran |
500.000 kali |
| Akurasi deteksi |
±0.2m |
| Impedansi keluaran |
350Ω |
| Catu daya kerja |
dua baterai 9V standar |
| Arus diam |
<10mA |
Fitur
1. Menggunakan prinsip induksi elektromagnetik tradisional, kemampuan anti-interferensi yang kuat.
2. Dengan fungsi perlindungan arus berlebih dan hubung singkat, aman dan andal.
3. Output daya tinggi, tidak dibatasi oleh panjang kabel, rangkaian terbuka juga dapat menemukan jalur.
4. Output dapat disesuaikan tanpa langkah, cocok untuk berbagai lokasi pengujian, dengan kemampuan beradaptasi yang kuat.
5. Perbesaran super kuat, kedalaman deteksi lebih dari 10 meter.
6. Desain konsumsi daya ultra-rendah, arus diam kurang dari 10mA.
7. Desain meter analog, kekuatan dan tren sinyal terlihat jelas.
8. Tingkat nol dapat disesuaikan secara sewenang-wenang, yang cocok untuk semua jenis adegan kuat dan lemah.
