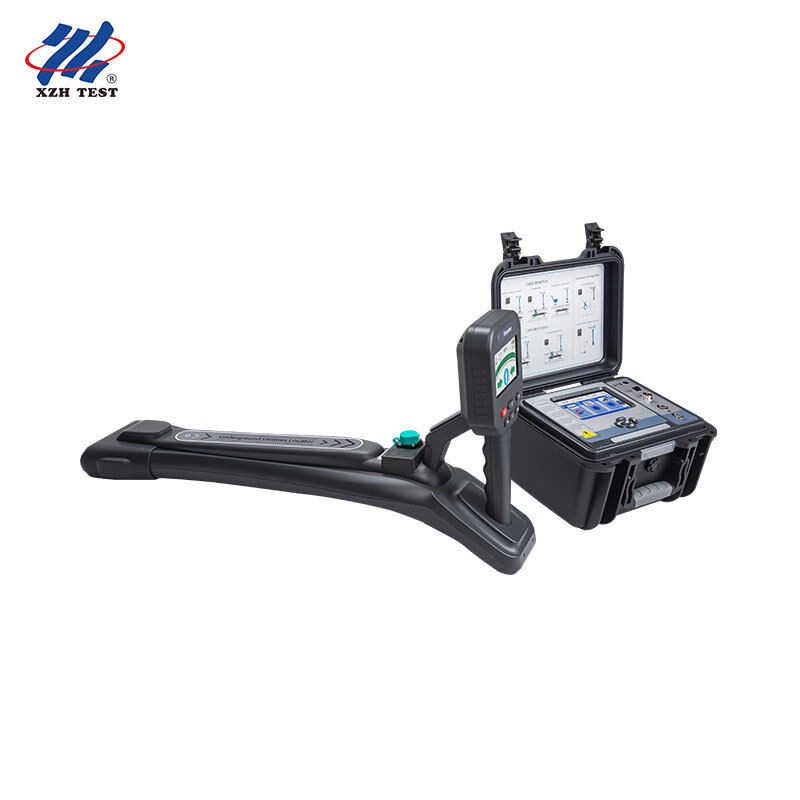

Detektor Kabel dan Pipa Bawah Tanah XHGX507C1
XHGX507C1 adalah sistem survei utilitas publik yang lengkap, cocok untuk operasi kota dan lokasi konstruksi: ia dapat melacak kabel listrik yang terkubur, kabel komunikasi, pipa logam, saluran gas dan saluran pemandu, menampilkan jalur mereka dan memberikan panduan arah, mengukur kedalaman dan arus yang terkubur secara real-time (0-20 meter), dan mengidentifikasi kabel tunggal di antara lebih dari 20 kabel di saluran bersama — oleh karena itu, pekerja dapat mengetahui dengan pasti apa yang ada di bawah tanah sebelum penggalian.
Menemukan utilitas yang tidak diketahui selama penggalian adalah salah satu kecelakaan yang paling mahal dan berbahaya di lokasi konstruksi. XHGX507C1 merekomendasikan prosedur pemindaian pra-penggalian yang lengkap untuk memastikan keselamatan utilitas: pemindaian pasif tanpa pemancar apa pun dapat menemukan jalur kabel bertegangan, area pemindaian induktif dapat menampilkan saluran logam yang tidak terlihat, dan dapat melacak dan memverifikasi kedalaman setiap jalur yang ditandai sebelum penggalian. Jalur pemandunya di permukaan bahkan memungkinkan pekerja yang tidak berpengalaman untuk melakukan pelacakan yang akurat.
Aplikasi dan Target Audiens:Dirancang khusus untuk operator jaringan air, gas, dan pemanas kota, pekerja lapangan komunikasi, kontraktor survei utilitas publik, dan tim teknik sipil, untuk menempatkan dan memetakan utilitas bawah tanah sebelum pekerjaan penggalian, renovasi, atau konstruksi non-penggalian, untuk mencegah kabel dan saluran rusak.
Spesifikasi Utama
| Rentang |
Spesifikasi |
| Model |
XHGX507C1 |
| Fungsi |
Pelacakan Jalur Kabel/Saluran (dengan tampilan arah), Pengukuran Kedalaman dan Arus Real-time, Identifikasi Kabel, Deteksi Kesalahan Grounding Tipe A (Opsional) |
| Rentang Deteksi |
Koneksi Langsung: 0–20 kilometer; Metode Clamp: 0–10 kilometer; Metode Induktif: Cocok untuk kabel yang terkubur dengan kedalaman di bawah 2 meter. |
| Pengukuran Kedalaman |
Tampilan real-time 0–20 meter; Akurasi penentuan posisi inti ±5% (kedalaman terkubur 0–3 meter), -10% (kedalaman terkubur 3–20 meter) |
| Daya Keluaran Pemancar |
Daya Maksimum 15W, dapat disesuaikan 9 tingkat, pencocokan impedansi otomatis real-time |
| Tegangan Keluaran Pemancar |
Tegangan Maksimum 300V (Keluaran Langsung) |
| Frekuensi Keluaran |
11 frekuensi aktif utama: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; Frekuensi pasif tambahan penerima 50Hz/60Hz/250Hz |
| Mode Keluaran |
Koneksi Langsung/Clamp/Induktif — Pengenalan aksesori yang terhubung secara otomatis |
| Identifikasi Kabel |
Maksimal 20 kabel pra-kalibrasi (L1–L20), dilengkapi dengan clamp fleksibel; Standar Kualifikasi: Arus ≥0.3mA, dan dalam rentang 75%-135% dari nilai kalibrasi, pencocokan arah arus |
| Penentuan Posisi Kesalahan (Opsional) |
Menggunakan metode injeksi tegangan bertahap tipe A 640Hz–3.20kHz untuk mendeteksi kerusakan isolasi, grounding kabel tegangan rendah, dan proteksi kabel tegangan tinggi |
| Layar/Baterai Penerima |
Layar kristal cair layar sentuh kapasitif 4,3 inci, terlihat di bawah sinar matahari; Baterai lithium-ion isi ulang 8,4V 5200mAh |
| Layar/Baterai Pemancar |
Layar tampilan layar sentuh kapasitif 5 inci; Baterai lithium-ion kobalt mangan nikel isi ulang 11,1V |
| Aksesori |
Diameter clamp koneksi pemancar Φ125mm; Diameter clamp identifikasi fleksibel Φ200mm (diameter lebih besar dapat disesuaikan) |
| Biaya |
Pengisian penuh pemancar (kondisi mati) membutuhkan sekitar 5-6 jam; Pengisian penuh penerima membutuhkan sekitar 3-4 jam; Dapat melakukan 300-500 siklus pengisian daya. |
| Lingkungan Kerja |
Suhu Kerja: -10°C hingga +40°C, Kelembaban Relatif di bawah 80%; Suhu Penyimpanan: -10°C hingga +50°C, Kelembaban Relatif ≤95% (tanpa kondensasi) |
| Keamanan/Kekebalan Elektromagnetik |
IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Tingkat Polusi 2 |
Fitur Utama
Satu instrumen untuk melacak semua utilitas logam:Pelacakan kabel listrik (bertegangan atau tidak), kabel komunikasi, pipa logam, saluran gas, saluran kabel, dan struktur logam kontinu lainnya — menggantikan pelacak kabel tunggal dan detektor posisi saluran di atas mobil.
Deteksi Pasif Tanpa Pemancar:Mode kerja frekuensi industri (50/60/250Hz) dan frekuensi radio dapat dengan cepat mendeteksi kabel bertegangan dan saluran pemancar di tahap awal survei lapangan.
Eksplorasi Area Mode Induktif:Ketika tidak ada ujung saluran atau titik akses yang terbuka, pemancar memancarkan sinyal dari atas permukaan tanah, dan dua operator memindai area secara bersamaan untuk memetakan saluran yang tidak diketahui, lalu melakukan pekerjaan penggalian.
Panduan Arah di Permukaan:Saluran dan ujung panah analog di layar 4,3 inci secara akurat menunjukkan arah saluran — hanya memerlukan operator dengan pelatihan minimal untuk melakukan pelacakan yang akurat pada hari pertama.
Verifikasi Kedalaman Pra-Penggalian:Tampilan real-time kedalaman 0-20 meter, akurasi penentuan posisi inti ±5% / -10%, selain itu, metode gradien 45° manual dan metode lebar puncak 80% digunakan untuk memverifikasi kedalaman utama.
14 Frekuensi Opsional:11 frekuensi efektif (dari 640Hz hingga 197kHz) ditambah pita frekuensi pasif 50Hz/60Hz/250Hz, memungkinkan operator untuk memisahkan utilitas target dari jalur tetangga berdasarkan kondisi tanah dan saluran.
Pemancar Daya Tinggi 15W:Koneksi langsung dapat mencapai 0-20 kilometer, mode clamp dapat mencapai 0-10 kilometer — cukup untuk memenuhi kebutuhan jalur kabel pasokan kota jarak jauh dan jalur stasiun.
Identifikasi 20 Kabel di Saluran Bersama:Pra-kalibrasi hingga 20 kabel, dan konfirmasi lokasi target kabel yang tepat melalui indikator hijau dan bunyi bip — ini sangat penting untuk bundel kabel komunikasi dan saluran multi-guna.
Keandalan Data yang Jelas:Ketika pembacaan data dapat diandalkan, indikator anti-interferensi akan berubah menjadi hijau; Ketika interferensi parah, indikator akan berubah menjadi merah, mencegah pekerja mengambil tindakan berdasarkan data yang tidak dapat diandalkan.
Portabel dan Dapat Digunakan di Lapangan:Penerima beratnya sekitar 2 kg, dan kotak alat terintegrasi dapat menahan tekanan sekitar 200 kg; Layar sentuh yang terlihat di bawah sinar matahari dan waktu kerja baterai sepanjang hari membuat pekerjaan survei berjalan lancar.
Daftar Periksa Survei Lapangan Pra-Penggalian
| Langkah |
Tindakan yang Direkomendasikan |
| 1. Pemindaian Pasif |
Dalam mode frekuensi industri (50/60/250Hz) dan frekuensi radio, lakukan pemindaian grid di area kerja untuk mendeteksi kabel bertegangan tanpa pemancar. |
| 2. Pemindaian Induktif |
Dua operator memegang pemancar dan penerima pada jarak sekitar 20 meter, memindai area secara paralel untuk mendeteksi saluran logam yang tidak terlihat; Ulangi operasi ini secara terbalik. |
| 3. Tandai Jalur yang Diduga |
Gunakan spidol minyak untuk menandai setiap puncak yang beresonansi di permukaan; Periksa kembali jalur sinyal kuat di bawah penguatan tinggi untuk menemukan utilitas publik tetangga yang lebih lemah. |
| 4. Lacak dan Ukur Kedalaman |
Gunakan penerima untuk melacak setiap jalur yang ditandai, dan catat kedalamannya (0-20 meter) dan kecepatan aliran; Gunakan metode gradien 45° atau metode lebar puncak 80% untuk memverifikasi kedalaman batas. |
| 5. Identifikasi Kabel Target |
Ketika beberapa kabel berbagi saluran atau parit yang sama, clamp fleksibel dapat digunakan untuk mengidentifikasi lokasi pasti kabel target di antara hingga 20 kabel kalibrasi. |
| 6. Verifikasi Silang |
Karena setiap metode memiliki keterbatasannya, maka sebelum penggalian, lakukan investigasi ulang menggunakan metode atau frekuensi yang berbeda untuk meminimalkan risiko kelalaian utilitas publik. |
Pertanyaan Umum
Pertanyaan 1: Untuk siapa detektor posisi bawah tanah ini dirancang?
Ini dirancang khusus untuk operator jaringan air, gas, dan pemanas kota, pekerja lapangan komunikasi, kontraktor survei utilitas publik, dan tim teknik sipil, untuk mensurvei utilitas publik sebelum pekerjaan penggalian, renovasi, atau konstruksi non-penggalian.
Q2: Utilitas bawah tanah apa saja yang dapat dideteksinya?
Semua saluran logam: kabel listrik (bertegangan dan tidak bertegangan), kabel komunikasi, pipa logam, saluran gas, saluran pemanas, dan saluran pemandu. Saluran non-logam tanpa komponen logam atau jalur pelacak tidak dapat dideteksi dan harus menggunakan metode deteksi lain.
Pertanyaan 3: Seberapa akurat pembacaan kedalaman pra-penggalian?
Rentang pengukuran kedalaman real-time adalah 0-20 meter, akurasi penentuan posisi inti adalah ±5% dalam rentang kedalaman terkubur 0-3 meter, dan -10% dalam rentang kedalaman terkubur 3-20 meter. Untuk titik-titik penting, metode garis gradien 45° dan metode lebar puncak 80% digunakan untuk verifikasi independen.
Q4: Bisakah ia menemukan saluran tanpa titik akses yang terbuka?
Ya. Mode induktif dapat digunakan: tempatkan pemancar di permukaan di atas jalur yang diharapkan dan pindai dengan penerima; Atau gunakan deteksi frekuensi industri/radio pasif. Mode ini dirancang khusus untuk mensurvei utilitas publik yang tidak terlihat dan tidak diketahui.
Q5: Apa saja yang termasuk dalam paket standar?
Paket ini mencakup penerima, pemancar, kabel sinyal langsung, clamp koneksi, clamp identifikasi fleksibel, kabel uji ujung ganda, dua pengisi daya, kabel A-frame dengan kabel koneksi, elektroda grounding, kabel USB, dan kunci bunga — semua komponen dikemas dalam kotak alat tahan tekanan, siap digunakan kapan saja.
