Pencari Kesalahan Selubung Kabel XHHG521A 7500V Metode Jembatan Tegangan Tinggi untuk Deteksi Titik Kerusakan

Name: Pencari Kesalahan Selubung Kabel XHHG521A 7500V Metode Jembatan Tegangan Tinggi untuk Deteksi Titik Kerusakan
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE ISO
Nomor model:	XHHG521A

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE ISO

Nomor model:

XHHG521A

Nama Produk:

Prelokator kesalahan kabel

Tegangan Tanpa Beban:

≥7500V

Arus hubung singkat:

≥40mA

Catu daya yang berfungsi:

AC 220V±10% 50Hz±1Hz

Menyoroti:

High Light

Menyoroti:

Deteksi Jembatan Tegangan Tinggi 7500V

Pelokasi Titik Kerusakan Kabel yang Tepat

Pengujian Gangguan Kilat Jembatan MURRAY

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000 unit per tahun

Deskripsi Produk

Ringkasan Produk

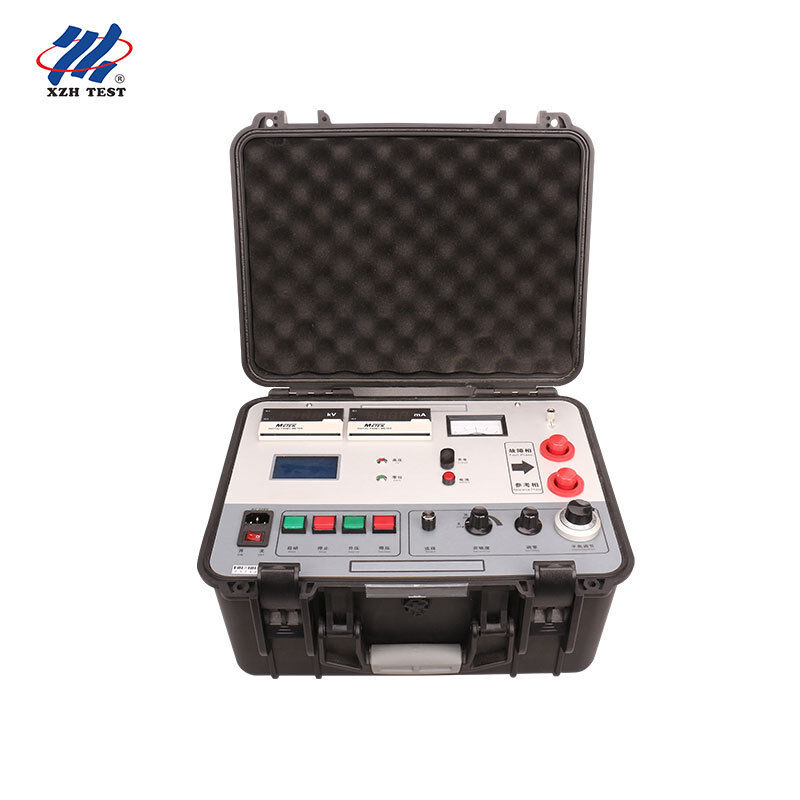

XHHG521A Cable Sheath Fault Locator adalah instrumen diagnostik presisi yang dirancang berdasarkan prinsip jembatan MURRAY, yang secara khusus direkayasa untuk menemukan titik kerusakan pada berbagai kabel daya dan mengidentifikasi titik cacat dengan nilai resistansi isolasi rendah yang belum sepenuhnya rusak.

Sistem ini mengintegrasikan regulator tegangan listrik dengan transformator tipe R untuk membentuk sumber arus konstan tegangan tinggi, yang menampilkan kontrol tegangan dengan tombol tekan. Dengan tegangan tanpa beban 7500V dan arus hubung singkat 100mA, alat ini menggunakan penguat sensitivitas tinggi dan galvanometer untuk indikasi keseimbangan. Jembatan seimbang dibentuk dengan potensiometer proporsional, yang sepenuhnya ditempatkan pada potensial tinggi. Pengukuran dilakukan melalui kabel karet tegangan tinggi dua inti yang dirancang khusus menggunakan metode resistansi empat terminal untuk menghilangkan kesalahan resistansi timbal. Seluruh panel beroperasi pada potensial rendah untuk keselamatan operator. Operasi satu sentuhan memungkinkan input panjang kabel dengan perhitungan jarak kesalahan otomatis. Sumber tegangan tinggi dan jembatan terintegrasi dalam wadah pelindung portabel, memberikan kemampuan tegangan tinggi dengan bobot ringan, operasi intuitif, dan peningkatan keselamatan.

Spesifikasi Utama

Nomor Model

XHHG521A

Nama Merek

XZH TEST

Tegangan Tanpa Beban

≥7500V

Arus Hubung Singkat

≥100mA (5~40mA direkomendasikan untuk penyeimbangan)

Akurasi Penentuan Posisi

±(0,2%·L±1) m

Catu Daya

AC 220V (±10%), 50Hz; Baterai 8,4V bawaan

Mode Uji

Uji Tersimpan

Wilayah Uji

Kabel Pembentuk

Fitur Produk

Tegangan keluaran dapat disesuaikan sepenuhnya untuk mengakomodasi berbagai skenario pengujian kabel

Memberikan akurasi tinggi dan stabilitas pengukuran dengan sirkuit penyeimbangan jembatan canggih

Menggunakan penguat sensitivitas tinggi dan galvanometer untuk indikasi keseimbangan yang tepat

Perlindungan nol terintegrasi memastikan keselamatan operator dan peralatan selama operasi tegangan tinggi

Deteksi titik kesalahan otomatis dengan kemampuan pengujian manual yang dipertahankan untuk aplikasi khusus

Metode penyeimbangan jembatan menghilangkan zona buta dibandingkan dengan teknik pantulan gelombang, menjadikannya ideal untuk kabel pendek dan penentuan titik kerusakan ujung dekat

Parameter Teknis

Parameter	Spesifikasi
Tegangan Tanpa Beban	≥7500V
Arus Hubung Singkat	≥100mA (5~40mA direkomendasikan untuk penyeimbangan)
Akurasi Penentuan Posisi	±(0,2%·L±1) m
Catu Daya	AC 220V (±10%), 50Hz±1Hz; Baterai 8,4V bawaan

Aplikasi Utama: Metode jembatan tegangan tinggi XHHG521A sangat efektif untuk: (1) menemukan titik kerusakan resistansi tinggi pada kabel yang terpasang, terutama kesalahan resistansi tinggi linier pada sambungan perantara kabel yang menolak terbakar menjadi resistansi rendah; (2) mendeteksi titik kerusakan tipe flashover di mana sumber arus konstan mempertahankan busur untuk aliran arus jembatan yang stabil; (3) mengidentifikasi cacat yang belum sepenuhnya rusak tetapi menunjukkan nilai resistansi isolasi rendah yang terdeteksi oleh pengujian megohmmeter.

Pertanyaan yang Sering Diajukan

Q1: Jenis kesalahan kabel apa yang dapat dideteksi oleh XHHG521A?

XHHG521A dirancang untuk mendeteksi titik kerusakan resistansi tinggi, kerusakan tipe flashover, dan cacat isolasi dengan nilai resistansi rendah pada berbagai kabel daya. Alat ini sangat efektif untuk kesalahan resistansi tinggi linier pada sambungan perantara kabel yang sulit terbakar menjadi resistansi rendah, serta cacat yang diidentifikasi oleh pengujian megohmmeter yang belum sepenuhnya rusak di bawah tegangan operasi.

Q2: Bagaimana cara kerja metode jembatan MURRAY untuk lokasi kesalahan kabel?

Metode jembatan MURRAY membentuk sirkuit jembatan seimbang dengan potensiometer proporsional yang ditempatkan pada potensial tinggi. Kabel referensi yang diketahui dan kabel yang rusak dihubungkan sebagai lengan jembatan. Sistem menerapkan arus konstan tegangan tinggi dan mengukur titik keseimbangan melalui galvanometer sensitivitas tinggi. Jarak kesalahan dihitung dari rasio jembatan dan panjang kabel total, dengan perhitungan otomatis melalui operasi satu sentuhan.

Q3: Berapa akurasi penentuan posisi pelacak kesalahan selubung kabel ini?

XHHG521A mencapai akurasi penentuan posisi ±(0,2%·L±1) meter, di mana L mewakili panjang kabel total. Ini berarti untuk kabel 1000 meter, akurasi lokasi kesalahan adalah sekitar ±3 meter, memberikan presisi yang cukup untuk operasi penggalian dan perbaikan yang efisien.

Q4: Bisakah XHHG521A menguji kesalahan resistansi tinggi secara efektif?

Ya. XHHG521A dirancang khusus untuk kesalahan resistansi tinggi. Kemampuan tegangan tanpa beban 7500V dan arus hubung singkat 100mA memungkinkannya mempertahankan arus yang stabil melalui titik kesalahan resistansi tinggi. Untuk kerusakan tipe flashover, sumber arus konstan mempertahankan busur, memastikan sensitivitas jembatan yang cukup untuk lokasi kesalahan yang akurat bahkan dalam kondisi yang menantang.

Q5: Apakah XHHG521A cocok untuk penggunaan lapangan dan pengujian kabel bawah tanah?

Tentu saja. Sumber tegangan tinggi dan jembatan terintegrasi dalam wadah pelindung portabel dengan berat 25 kg, membuatnya cocok untuk penyebaran lapangan. Alat ini beroperasi pada daya AC 220V standar dengan baterai cadangan 8,4V bawaan. Perangkat ini ideal untuk menguji kabel setelah pemasangan, termasuk kabel daya bawah tanah, dan mendukung mode pengujian otomatis dan manual untuk operasi lapangan yang fleksibel.

Q6: Apa keuntungan metode jembatan dibandingkan metode pantulan gelombang?

Metode penyeimbangan jembatan menawarkan keuntungan penting: ia tidak memiliki zona buta. Berbeda dengan metode pantulan gelombang yang kesulitan dengan kabel pendek dan kesalahan di dekat ujung kabel, metode jembatan mempertahankan akurasi penuh terlepas dari jarak kesalahan. Ini menjadikannya solusi pilihan untuk menemukan titik kerusakan pada segmen kabel pendek dan kesalahan yang terjadi di dekat terminal kabel.

Q7: Berapa jumlah pesanan minimum dan waktu pengiriman?

Jumlah pesanan minimum adalah 1 unit. Waktu pengiriman standar adalah 5-8 hari kerja. Setiap unit dikemas dalam kotak kayu yang kokoh untuk pengiriman internasional yang aman. Kapasitas produksi tahunan adalah 2.000 unit, dengan pembayaran melalui T/T.

Tentang XZH TEST

XZH TEST adalah produsen profesional yang berspesialisasi dalam solusi deteksi dan diagnostik kesalahan kabel untuk utilitas listrik, kontraktor listrik, dan pelanggan industri di seluruh dunia. Dengan teknologi canggih termasuk analisis jembatan MURRAY, TDR, pengujian pulsa tegangan tinggi, dan sistem lokasi kesalahan cerdas, XZH TEST menyediakan peralatan andal yang membantu insinyur menemukan kesalahan kabel lebih cepat dan meningkatkan keandalan jaringan listrik.

Hubungi kami hari ini untuk solusi khusus yang disesuaikan dengan kebutuhan pemeliharaan kabel Anda.
