Pencari Gangguan Selubung Kabel Penguji Murray Bridge 5600V 100mA Resistansi Tinggi | XHHG521B

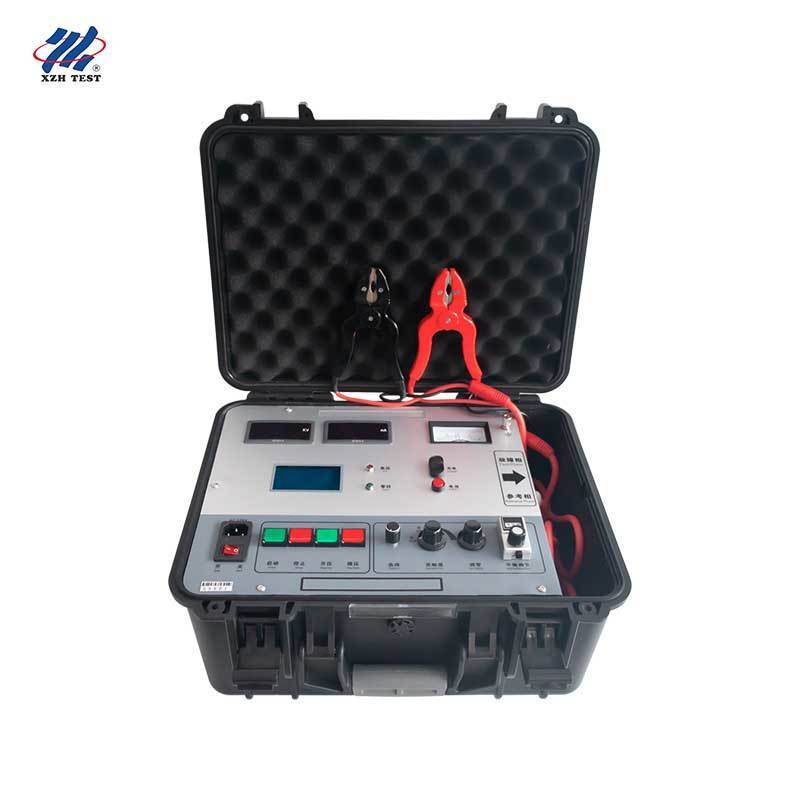

Lokalisator kerusakan selubung kabel XHHG521B adalah penguji kabel jembatan tegangan tinggi yang dirancang berdasarkan prinsip jembatan Murray. Alat ini dapat digunakan untuk melokalisasi titik kerusakan berbagai kabel dan kawat setelah pemasangan, serta titik cacat yang belum rusak tetapi menunjukkan resistansi isolasi rendah. Alat ini juga dapat digunakan untuk melokalisasi titik cacat berbagai kabel di pabrik kabel, menjadikannya alat penting untuk pemeliharaan dan perbaikan kabel.

Perangkat ini menggunakan regulator tegangan listrik dan transformator tipe R untuk membentuk sumber arus konstan tegangan tinggi, dengan kontrol keypad untuk menaikkan dan menurunkan tegangan. Dengan tegangan rangkaian terbuka 5600V dan arus hubung singkat 100mA, alat ini menggunakan penguat sensitivitas tinggi dan galvanometer untuk indikasi keseimbangan, membentuk jembatan seimbang dengan potensiometer rasio, semuanya ditempatkan pada potensial tinggi. Kabel pengukuran adalah kabel karet tegangan tinggi berinti ganda yang dirancang khusus, dan metode pengukuran resistansi empat terminal menghindari kesalahan yang disebabkan oleh resistansi kabel. Panel sepenuhnya pada potensial rendah untuk keselamatan operator.

Instrumen ini dilengkapi dengan layar LCD dan operasi satu tombol: masukkan panjang kabel dan jarak kerusakan dihitung secara otomatis. Sumber tegangan tinggi dan jembatan terintegrasi dalam satu kotak pelindung portabel, memberikan tegangan tinggi, bobot ringan, pengoperasian yang nyaman, dan penggunaan yang aman.

XHHG521B sangat cocok untuk tiga jenis kerusakan kabel yang sulit ditangani secara andal oleh metode lain.

Metode jembatan lokalisasi kerusakan kabel bekerja sebagai berikut: hubung singkat fasa yang rusak dari kabel yang diuji dengan fasa yang sehat, hubungkan kedua lengan jembatan ke fasa yang rusak dan fasa yang sehat masing-masing, dan sesuaikan resistor yang dapat disesuaikan pada salah satu lengan jembatan hingga jembatan seimbang. Menggunakan hubungan rasio dan panjang kabel yang diketahui, jarak kerusakan dapat diperoleh.

Jika jarak dari kedua ujung kabel yang diuji ke titik kerusakan adalah L1 dan L2, panjang total kabel adalah L, dan resistansi inti yang sesuai adalah R1 dan R2, maka setelah jembatan seimbang, pembacaan P (dalam persen) secara langsung memberikan posisi kerusakan: L1 = P% · L. Metode jembatan Murray untuk lokalisasi titik kerusakan adalah pendekatan klasik yang nyaman dan akurat. Dasarnya adalah bahwa resistansi inti (atau pelindung) seragam dan proporsional dengan panjangnya. Metode jembatan relatif sederhana dan akurasinya memenuhi persyaratan pengujian teknik lapangan, menjadikannya sangat nyaman untuk kerusakan hubung singkat dua fasa pada jalur kabel.

Ketika kabel bantu memiliki penampang yang sama dengan kabel yang rusak, posisi kerusakan adalah X = 2 × L × P1%. Perhatikan baik-baik faktor "2", karena menghubungkan kabel bantu menggandakan panjang kabel yang berpartisipasi dalam perhitungan.

Ketika kabel bantu memiliki penampang yang berbeda, konversikan ke panjang kabel yang rusak: jika penampang kerusakan adalah Sx dan penampang kabel bantu adalah S, maka X = P1% × (1 + Sx/S) × L.

Jika ketiga inti kabel tiga inti rusak atau hubung singkat satu sama lain, pilih inti dengan resistansi isolasi terbaik sebagai kabel bantu. Untuk pemeriksaan koneksi terbalik, turunkan tegangan, lepaskan muatan, tukar klip pengukuran, ulangi pengukuran untuk mendapatkan P2, dan verifikasi P1 + P2 = 100.

Setiap XHHG521B dikirimkan dengan unit utama, set kabel jumper daya tinggi, kabel daya, kabel ground, pengisi daya, dan 5 sekring cadangan (3A), dan didukung oleh garansi gratis satu tahun serta layanan pemeliharaan dan teknis seumur hidup. Untuk pemesanan, pelatihan, dan dukungan purna jual, silakan hubungi tim penjualan kami.
