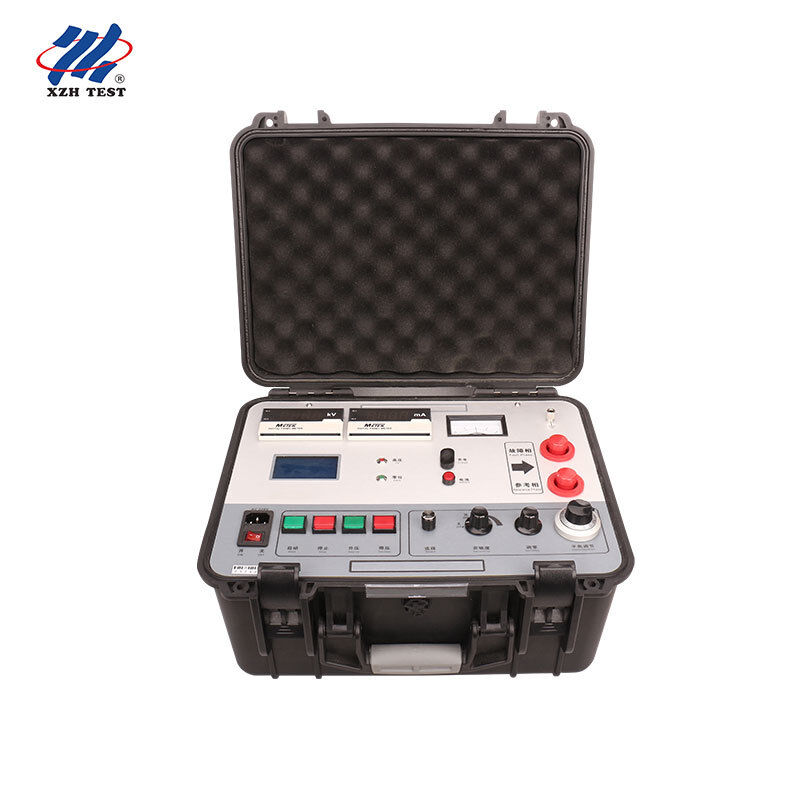

7500V HV Bridge Metode Power Kabel Luar Sheath Fault Tester untuk presisi isolasi kerusakan lokasi XHHG521A

XHHG521A adalah presisi kabel selimut kesalahan pra-locator direkayasa di sekitar prinsip jembatan Murray,dirancang untuk jaringan distribusi dan transmisi listrik di mana identifikasi yang akurat dari cacat isolasi lapisan luar sangat penting untuk keandalan sistemInstrumen ini menemukan titik kerusakan di semua jenis kawat dan kabel,termasuk lokasi cacat sebelum kerusakan yang menunjukkan nilai resistensi isolasi yang rendah tetapi belum terwujud sebagai kerusakan yang mempengaruhi layanan di bawah tegangan operasi normal.

Pada intinya, XHHG521A menggunakan regulator tegangan listrik yang dipasangkan dengan trafo tipe R untuk menghasilkan sumber arus konstan tegangan tinggi yang stabil.Operator mengontrol output tegangan melalui antarmuka tombol tekan, sedangkan potensiometer multi-turn presisi memungkinkan penyesuaian keseimbangan dengan butiran halus. titik keseimbangan jembatan ditunjukkan oleh galvanometer pusat nol,dan instrumen secara otomatis menghitung jarak kesalahan setelah operator memasukkan panjang kabel yang diketahuiSemua kontrol operasional dan pembacaan jarak kesalahan terpusat di panel depan untuk alur kerja operator tunggal yang intuitif.

Prinsip Jembatan Murray dengan Sumber Tegangan TinggiMetode jembatan mengukur rasio resistensi antara titik kesalahan dan ujung kabel di bawah eksitasi arus konstan tegangan tinggi.Ia mempertahankan kepekaan penuh di seluruh panjang kabel tanpa zona buta dekat dan tidak ada attenuasi sinyal tergantung jarak.

Perhitungan jarak kesalahan otomatisSetelah operator mengatur panjang kabel pada potentiometer panel depan dan mengatur jembatan untuk keseimbangan, instrumen secara otomatis menghitung dan menampilkan jarak kesalahan yang tepat.Ini menghilangkan kesalahan perhitungan manual dan mempercepat alur kerja diagnostik lapangan.

Indikator nol frekuensi lebarGalvanometer yang sensitif dengan rentang keseimbangan kasar dan halus memberikan indikasi visual yang jelas tentang keseimbangan jembatan.Desain dual-range memungkinkan keseimbangan kasar yang cepat diikuti dengan fine-tuning presisi, mengurangi waktu pengukuran sambil menjaga akurasi.

Sensitivitas kesalahan impedansi ultra-tinggiMengoperasikan pada tegangan tanpa beban 7500V, XHHG521A mendeteksi titik kerusakan resistensi tinggi yang metode refleksi gelombang tidak dapat diidentifikasi,termasuk kesalahan tipe flashover yang membutuhkan perawatan busur berkelanjutan, cacat isolasi pada sendi kabel, dan mengembangkan degradasi pohon air dalam kabel XLPE terisolasi.

Konstruksi Berkualitas Industri¢ Berlokasi di dalam kandang baja bertulang dengan label panel depan yang jelas, instrumen ini tahan terhadap lingkungan lapangan yang menuntut.Transformer tipe R internal memberikan regulasi tegangan yang sangat baik dan isolasi listrik, memastikan stabilitas pengukuran di bawah kondisi pasokan jaringan yang berfluktuasi.

Sirkuit jembatan Murray membentuk jembatan Wheatstone di mana satu lengan terdiri dari konduktor kabel yang rusak ditambah hambatan jalur kesalahan,dan lengan yang berlawanan berisi kawat referensi ditambah resistensi variabel yang dikalibrasi. Di bawah tegangan tinggi eksitasi arus konstan, operator menyesuaikan potensiometer presisi sampai galvanometer membaca nol, menunjukkan keseimbangan jembatan.rasio resistensi secara langsung sesuai dengan rasio jarak antara titik kesalahan dan kedua ujung kabelKetika total panjang kabel diketahui dan dimasukkan, instrumen menghitung jarak kesalahan yang tepat secara otomatis.

Metode ini menawarkan keuntungan mendasar atas teknik time-domain (TDR): karena mengukur rasio resistensi listrik daripada waktu perjalanan pulsa pulang pergi,memberikan sensitivitas seragam di seluruh panjang kabelTidak ada zona buta di dekat terminal uji, tidak ada dispersi pulsa dalam kabel panjang, dan tidak ada kehilangan resolusi tergantung jarak.Karakteristik ini membuat metode jembatan HV sangat cocok untuk diagnostik kabel pendek, lokasi kesalahan dekat akhir, dan identifikasi cacat sendi yang tepat.

Jaringan distribusi listrikMengidentifikasi kerusakan lapisan luar pada kabel listrik bawah tanah MV (635kV) dan HV (≥ 35kV), termasuk tipe terisolasi XLPE, PILC, dan EPR.Penting untuk penilaian kondisi rutin dan pemulihan pasca kegagalan di jaringan distribusi perkotaan.

Diagnosis sendi dan terminasi kabelMengidentifikasi cacat isolasi yang berkembang pada sendi dan terminasi kabel sebelum mereka berkembang menjadi kegagalan yang bencana.Sensitivitas tinggi metode jembatan terhadap kesalahan resistif memungkinkan deteksi kerusakan parsial yang metode TDR akan melewatkan sepenuhnya.

Penerimaan Pabrik dan PemanfaatanPeriksa integritas kabel selama kontrol kualitas manufaktur dan setelah pemasangan. Lakukan tes integritas lapisan luar pada bagian kabel yang baru ditempatkan sebelum energi.

Komplementer untuk Sistem TDRMenggunakan TDR untuk defek resistensi rendah dan sirkuit terbuka; Menggunakan jembatan HV untuk resistensi tinggi,flashover, dan kesalahan dekat akhir di mana kinerja TDR terbatas.
