Pencari Kesalahan Selubung Kabel XHHD523L 10kV Output Gelombang Persegi untuk Deteksi Kesalahan Kabel HV Akurat Cepat

Name: Pencari Kesalahan Selubung Kabel XHHD523L 10kV Output Gelombang Persegi untuk Deteksi Kesalahan Kabel HV Akurat Cepat
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE ISO
Nomor model:	XHHD523L

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE ISO

Nomor model:

XHHD523L

Nama Produk:

Pencari kesalahan kabel HV

Menampilkan:

Tampilan Digit

Ketepatan:

± 0,01%-0,03%

Bahan:

Paduan Aluminium

Fitur:

Dapat diandalkan

Suhu Operasional:

-20-60.c

Menyoroti:

High Light

Menyoroti:

Deteksi Gangguan Gelombang Persegi 10kV

Pengujian Tahan Titik Tunggal Satu Tombol

Pelokalisir Gangguan Kabel Frekuensi Dapat Disesuaikan

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kotak Kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000unit/tahun

Deskripsi Produk

Pengidentifikasi kesalahan kabel XHHD523L 10kV Kualifikasi gelombang untuk deteksi kesalahan kabel HV yang cepat dan akurat-XHHD523L

Ringkasan Produk

PeraturanXHHD523L Pengidentifikasi kesalahan kabeladalah instrumen kelas profesional yang dirancang untuk deteksi kesalahan yang cepat dan akurat pada lapisan luar kabel listrik tegangan tinggi. Dengan tegangan output gelombang persegi 10kV dan arus output maksimum 200mA,perangkat ini sepenuhnya sesuai dengan standar nasional Cina GB50150-2006 untuk kabel luar selubung tahan pengujian tegangan, termasuk uji penyerahan dan uji pencegahan untuk sistem interkoneksi silang.

Dengan penyebaran luas proyek transformasi jaringan perkotaan, banyak biro pasokan listrik, pihak konstruksi,dan unit desain sedang menghadapi kabel 110kV XLPE di bawah garis waktu proyek yang ketat. XHHD523L dirancang untuk mengatasi tantangan ini,menyediakan solusi yang dapat diandalkan untuk menemukan cacat lapisan kabel dan melakukan tes tegangan tahan DC pada lapisan luar polietilen kepadatan tinggi (HDPE) dan polivinil klorida (PVC) kabel.

Spesifikasi Teknis

Nomor Model

XHHD523L

Jenis Produk

Pencari Titik Kesalahan Kabel HV

Tegangan Keluar

0 ~ 10kV (Square Wave)

Arus Keluar

Maksimal 200mA

Kapasitas output

2kVA

Sesuaikan Frekuensi

Min 0.4Hz, Max 1Hz (Range Adjustable)

Sumber Daya

220V (± 10%), 50Hz (± 5%)

Keakuratan

±0,01% ~ ±0,03%

Tampilan

Tampilan Digital

Bahan

Aluminium paduan

Suhu operasi

-20°C ~ 60°C

Sertifikasi

CE, ISO

Merek

XZH TEST

Asal usul

Cina

Latar Belakang Aplikasi

Sebagian besar lapisan luar kabel modern terbuat dari bahan lapisan HDPE, yang lulus pabrik DC 25kV/5min menahan pengujian tegangan dengan arus kebocoran serendah puluhan mikroamper.Cacat yang sering terjadi setelah kabel diletakkan karena kerusakan akibat kekuatan eksternal selama pemasanganCacat setelah pemasangan biasanya termasuk kerusakan rayap, masuknya air ke dalam kotak pengantar, memburuknya cacat asli,dan penetrasi kelembaban pada titik biforkasi kawat pengantar yang mengurangi ketahanan isolasiBeberapa cacat tetap tidak teratasi selama bertahun-tahun karena kedalaman pengeboran yang dalam atau kondisi lingkungan yang kompleks, menciptakan risiko keamanan operasi yang signifikan.

Tegangan keluaran 10kV XHHD523L sepenuhnya memenuhi persyaratan standar GB50150-2006 untuk pengujian lapisan luar kabel.Hal ini memungkinkan identifikasi yang cepat dan akurat dari cacat tersembunyi di 10kV-500kV tunggal-inti dan tiga-inti tegangan tinggi dan ultra-tegangan tinggi kabel lapisan luar, termasuk kesalahan tanah dan kondisi arus kebocoran besar. Selain itu, ia melakukan tes tegangan tahan 1 menit 5kV-10kV DC pada lapisan luar kabel HDPE dan PVC,menjadikannya instrumen penting untuk departemen pemeliharaan kabel dari unit operasi 10kV-500kV, perusahaan teknik kabel tegangan tinggi, dan berbagai perusahaan teknik transmisi dan transformasi daya.

Fitur Utama

Tegangan keluar yang dapat disesuaikan terus-menerus dari 0 hingga 10kV untuk skenario pengujian serbaguna
Frekuensi output disesuaikan dari 0,4Hz hingga 1Hz dengan konfigurasi rentang penuh
Perlindungan overcurrent internal memastikan keselamatan operator dan peralatan
Satu tombol beralih antara mode penunjuk pin dan tahan mode pengujian tegangan untuk alur kerja yang mulus
Sensitivitas penerima sepenuhnya disesuaikan untuk deteksi sinyal yang optimal dalam kondisi medan yang berbeda
Frekuensi sinyal diatur agar sesuai dengan karakteristik kabel yang berbeda dan kondisi pemakaman
Perlindungan nol terintegrasi untuk operasi tegangan tinggi yang aman
Pengujian area buta nol memastikan cakupan lengkap di semua panjang kabel, termasuk kesalahan dekat

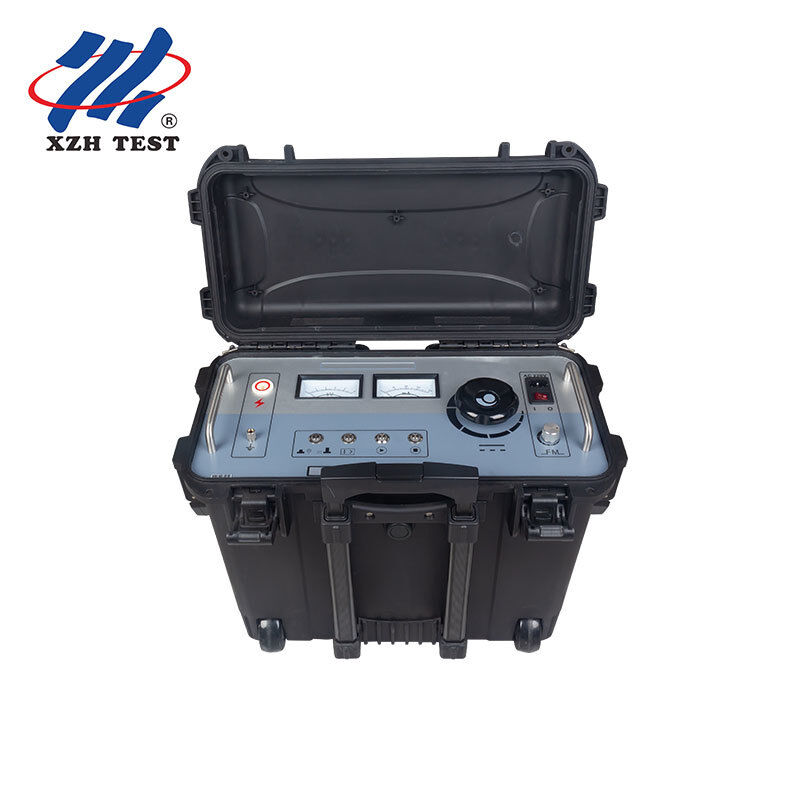

Gambar produk

Pertanyaan yang Sering Diajukan

T1: Tingkat tegangan kabel apa yang dapat diuji oleh XHHD523L?

XHHD523L dirancang untuk pengujian 10kV hingga 500kV single-core dan tiga-core tegangan tinggi dan ultra-tegangan tinggi kabel lapisan luar.Hal ini sepenuhnya sesuai dengan standar nasional Cina GB50150-2006 dan dapat melakukan tes penyerahan dan tes pencegahan untuk sistem kabel interkoneksi silang.

T2: Jenis-jenis cacat lapisan kabel apa yang dapat dideteksi oleh perangkat ini?

XHHD523L dapat mendeteksi berbagai cacat lapisan luar kabel termasuk: kerusakan kekuatan eksternal selama penataan kabel dan pengisian tanah; kerusakan rayap pada lapisan HDPE;masuknya air ke dalam kotak grounding· kerusakan cacat manufaktur yang sudah ada; penetrasi kelembaban mengurangi ketahanan isolasi di titik bifurkasi kawat pengantar;dan kesalahan tanah dengan arus kebocoran besar dalam sistem interkoneksi silang.

T3: Bagaimana fungsi switch satu tombol bekerja?

XHHD523L memiliki switch satu tombol khusus antara mode pin-pointing dan DC tahan mode pengujian tegangan.output gelombang persegi memungkinkan lokasi kesalahan yang tepat menggunakan metode tegangan langkah. Dalam mode uji tahan, ia memberikan tegangan DC yang diatur hingga 10kV untuk melakukan tes tegangan tahan 1 menit standar pada lapisan luar kabel HDPE dan PVC,menghilangkan kebutuhan untuk beralih antara instrumen terpisah.

T4: Apa pentingnya fitur yang dapat disesuaikan frekuensi?

Frekuensi output yang dapat disesuaikan (0,4Hz hingga 1Hz) memungkinkan operator untuk mengoptimalkan sinyal gelombang persegi untuk berbagai jenis kabel, kedalaman pengeboran, dan kondisi tanah.Frekuensi yang lebih rendah menembus lebih dalam dan lebih cocok untuk kabel yang terkubur jauh, sementara frekuensi yang lebih tinggi memberikan respons yang lebih cepat untuk lokasi kesalahan kabel dangkal.

Q5: Apa akurasi posisi XHHD523L?

XHHD523L mencapai akurasi penentuan posisi ± 0,01% hingga ± 0,03% dari panjang kabel. Pengukuran presisi tinggi ini dimungkinkan oleh sistem tampilan digital dan metode tegangan gelombang persegi,yang menghilangkan zona buta yang biasanya terkait dengan metode refleksi gelombang tradisionalPerangkat ini mempertahankan akurasi penuh bahkan untuk kesalahan di dekat ujung kabel dan di segmen kabel pendek.

T6: Apakah XHHD523L cocok untuk digunakan di lapangan di lingkungan yang keras?

Ya. XHHD523L dibangun dengan aluminium paduan rumah untuk daya tahan dan dissipation panas, dan beroperasi dengan handal di rentang suhu yang luas dari -20 ° C sampai 60 ° C.Kapasitas output 2kVA dan input daya standar 220V membuatnya cocok untuk penyebaran lapangan di substasiun, parit kabel, dan lokasi instalasi jarak jauh. penyesuaian sensitivitas penerima lebih lanjut mengkompensasi kondisi sinyal medan yang bervariasi.

Q7: Berapa jumlah pesanan minimum dan waktu pengiriman?

jumlah pesanan minimum adalah 1 unit. waktu pengiriman standar adalah 7-15 hari kerja. setiap unit dikemas dengan aman dalam kotak kayu untuk transportasi internasional yang aman. kapasitas produksi tahunan adalah 2,000 satuan, dengan syarat pembayaran melalui T/T.

Tentang XZH TEST

XZH TEST adalah produsen profesional yang mengkhususkan diri dalam deteksi kesalahan kabel dan solusi diagnostik untuk utilitas listrik, kontraktor listrik, dan pelanggan industri di seluruh dunia.Dengan teknologi canggih termasuk metode jembatan tegangan tinggi, analisis TDR, teknologi tegangan gelombang langkah persegi, dan sistem lokasi kesalahan cerdas,XZH TEST menyediakan peralatan yang dapat diandalkan yang membantu insinyur menemukan kesalahan kabel lebih cepat dan meningkatkan keandalan jaringan listrik.

Hubungi kami hari ini untuk solusi khusus yang disesuaikan dengan kebutuhan perawatan kabel Anda.
