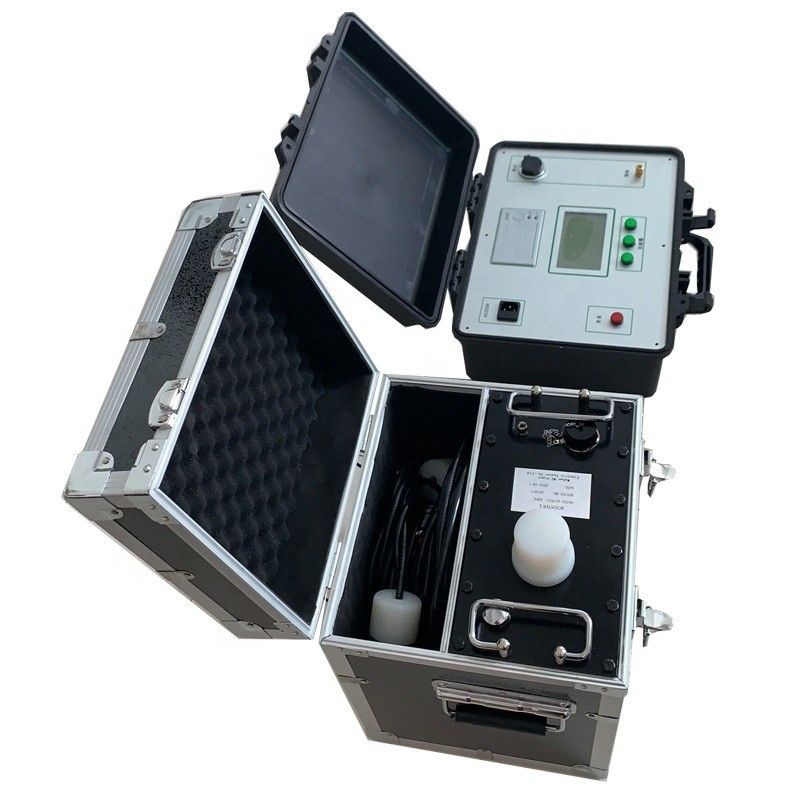

VLF tahan tester untuk kabel perlindungan fungsi perlindungan overcurrent

Prinsip pengujian tegangan isolasi frekuensi ultra rendah

Tes tegangan isolasi frekuensi ultra rendah sebenarnya merupakan alternatif untuk tes tegangan tegangan frekuensi industri.kabel dan produk uji lainnya untuk frekuensi industri tahan uji tegangan, karena lapisan isolasi mereka menyajikan kapasitas listrik yang besar, sehingga perlu transformer tes kapasitas besar atau transformer resonan.dan sangat tidak nyaman untuk digunakanUntuk menyelesaikan kontradiksi ini, sektor listrik telah mengadopsi frekuensi uji yang berkurang, sehingga mengurangi kapasitas pasokan daya uji.Dari bukti teoritis dan praktis dari bertahun-tahun di dalam dan luar negeri, dengan 0.1Hz frekuensi ultra-rendah tahan tes tegangan bukan frekuensi tahan tes tegangan, tidak hanya dapat memiliki ekuivalen yang sama, dan volume peralatan sangat berkurang,beratnya sangat berkurang, secara teoritis kapasitas sekitar seperlima dari frekuensi, dan operasi sederhana, dibandingkan dengan frekuensi pengujian superioritas lebih.Inilah alasan mengapa metode ini umum digunakan di negara maju.
Produk ini menggabungkan teknologi canggih konversi frekuensi digital modern dan mengadopsi kontrol mikro komputer, yang membuat boosting, bucking, pengukuran dan perlindungan sepenuhnya otomatis.Karena itu sepenuhnya elektronik, ukurannya kecil dan beratnya ringan. Layar LCD besar jelas dan intuitif, dan dapat menampilkan bentuk gelombang output dan laporan tes cetak.
Produk ini memiliki karakteristik berikut:
1, tegangan nominal kurang dari atau sama dengan 50kV frekuensi ultra-rendah menggunakan struktur tunggal (booster); lebih dari 50kV frekuensi ultra-rendah menggunakan struktur seri (dua booster dalam seri),sehingga berat keseluruhan sangat berkurang, kapasitas membawa meningkat, dan dua penguat dapat digunakan secara terpisah untuk tingkat tegangan rendah frekuensi ultra rendah.
2Data arus, tegangan dan bentuk gelombang diperoleh langsung dari pengambilan sampel sisi tegangan tinggi, sehingga data akurat.
3"Dengan fungsi perlindungan tegangan tinggi, ketika output melebihi nilai batas tegangan yang ditetapkan, instrumen akan berhenti dan melindungi, waktu tindakan kurang dari 20ms.
4"Dengan fungsi perlindungan over-current: dirancang untuk perlindungan ganda tegangan tinggi dan rendah, sisi tegangan tinggi dapat dihentikan dengan tepat sesuai dengan nilai yang ditetapkan;sisi tegangan rendah akan dihentikan ketika arus melebihi arus nominal, waktu tindakan kurang dari 20ms.
5"Resistor perlindungan output tegangan tinggi dirancang di badan penguat, jadi tidak perlu menghubungkan resistor perlindungan lain di luar.
6Karena penggunaan sirkuit kontrol umpan balik negatif loop tertutup tegangan tinggi dan rendah, output tidak memiliki efek peningkatan kapasitif.
