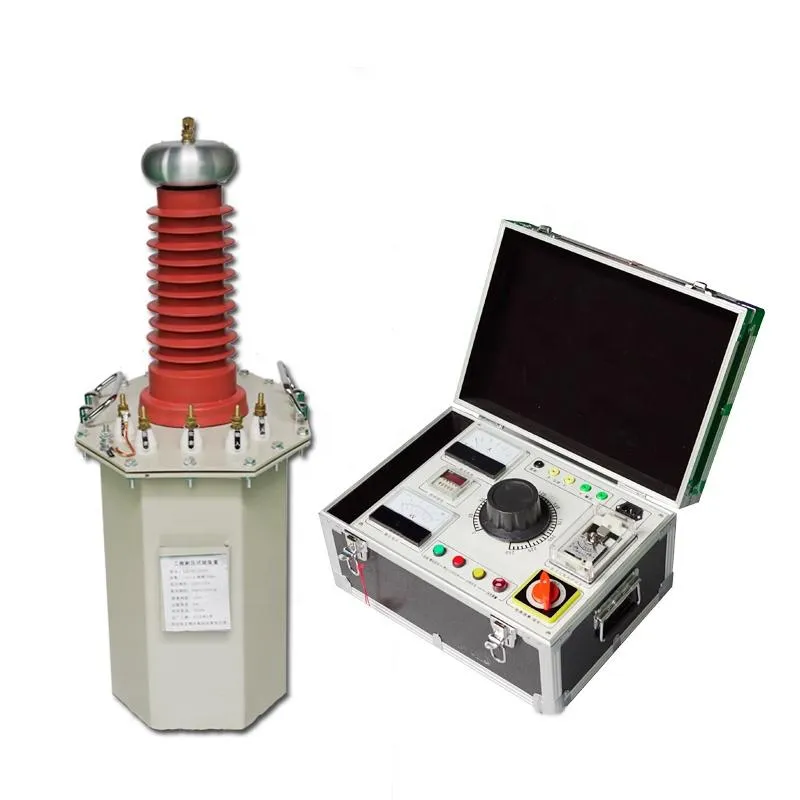

AC DC Hipot Test Kit Hv Transformer High Voltage Tester System untuk pengujian listrik

XHYB Perangkat Uji Tegangan Tinggi Frekuensi Daya

Gunakan catu daya frekuensi industri 220V (380V untuk 10KVA dan ke atas) untuk terhubung ke kotak kontrol (set) (itu adalah peralatan pendukung untuk transformator uji, silakan merujuk ke instruksi manual kotak kontrol (set) untuk informasi rinci), dan sesuaikan tegangan 0-220V/380V melalui pengatur tegangan otomatis untuk memasukkannya ke dalam lilitan primer transformator uji. Menurut prinsip induksi elektromagnetik, lilitan sekunder (tegangan tinggi) memperoleh kelipatan yang sama dari amplitudo tegangan sesuai dengan rasio jumlah lilitannya terhadap lilitan primer - tegangan tinggi frekuensi industri. Tegangan tinggi frekuensi industri ini dapat diperbaiki oleh tumpukan silikon tegangan tinggi dan disaring oleh kapasitor untuk mendapatkan tegangan tinggi DC, di mana amplitudonya adalah akar kuadrat dari 2 kali nilai efektif dari tegangan tinggi frekuensi industri.

Seri produk ini dibagi menjadi tiga kategori: tipe AC, tipe ganda AC/DC, dan koneksi dengan keran 200V dapat dihubungkan menjadi transformator uji yang tereksitasi seri.

Spesifikasi Utama:

1. Kapasitas standar terukur: 1kVA-1000kVA
2. Tegangan masukan transformator: 0.2, 0.4, 3, 6, 10kV; tegangan AC keluaran: 1kV-1000kV
3. Tegangan masukan kotak kontrol: AC 220/380V; tegangan keluaran: AC 0-250/400V
4. Kerugian tanpa beban: ≤15% Kerugian beban ≤15% Total kerugian ≤10%
5. Mode tampilan: digital atau tipe penunjuk level 0.5/1.0/1.5/2.5
6. Rentang waktu: 0-9999s
7. Perlindungan arus lebih: terus-menerus dapat disesuaikan, pengaturan manual (juga dapat dibuat sesuai dengan persyaratan khusus pengguna)

Fitur Utama:

     ☆Tipe terendam oli seri XHY, tipe kering seri XHG, tipe tiup seri XHQ.
     ☆Ia memiliki fungsi arus lebih, start nol, dll., yang dapat menampilkan nilai seperti tegangan dan arus.
     ☆Dilengkapi dengan relai arus lebih, penyesuaian tegangan keluaran listrik/manual (sesuai persyaratan)

Parameter Teknis:

Kapasitas (KVA)	Keluaran tegangan tinggi(KV)		Arus tegangan tinggi(mA)		Masukan tegangan rendah		Rasio transformasi	Suhu naikºC 30 menit
	AC	DC	AC	DC	TeganganV	ArusA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Foto Detail

Jika Anda memerlukan kustomisasi, silakan hubungi saya
