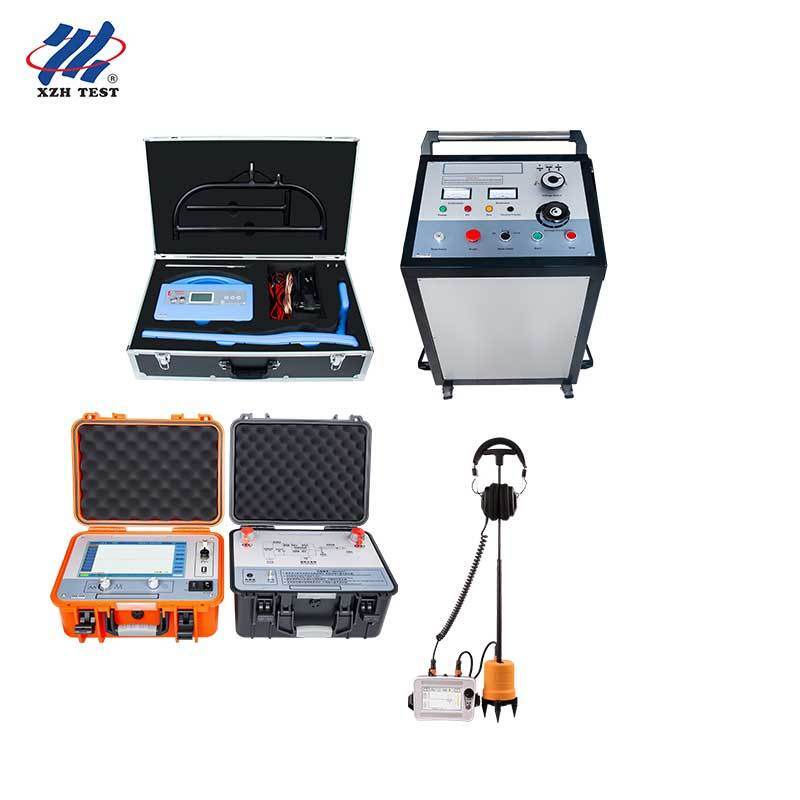

Sistem Deteksi Gangguan Kabel Arc-Reflection Portabel

Sistem Deteksi Gangguan Kabel Refleksi Busur Portabel XZH TEST adalah platform diagnostik terintegrasi penuh untuk jaringan kabel listrik bawah tanah. Menggabungkan pre-locator TDR 400 MHz dengan teknologi refleksi busur multi-pulsa yang dipatenkan, pinpointer akustik-magnetik digital, locator pipa kabel multi-frekuensi, dan generator lonjakan tegangan tinggi tipe troli 2048J, sistem ini memberikan deteksi gangguan tingkat profesional mulai dari pra-lokasi awal hingga penentuan lokasi yang akurat hingga sentimeter. Dirancang untuk kru lapangan utilitas, kontraktor listrik, dan tim pemeliharaan industri, sistem ini mendukung kabel hingga panjang 120 km dengan resolusi pra-lokasi 0,07 m dan akurasi penentuan lokasi akhir <0,2 m — memungkinkan penyelesaian gangguan yang cepat dan percaya diri dengan penggalian minimal.Konfigurasi Sistem

Pre-locator canggih tingkat industri yang menampilkan layar sentuh TFT penuh warna 10,1 inci (1024×600, lampu latar LED 280-nit untuk keterbacaan di bawah sinar matahari langsung) dan sistem tertanam untuk operasi yang aman dan stabil. Mendukung tiga mode pengujian: TDR (pulsa tegangan rendah), ICE (arus impuls), dan ARM (Metode Refleksi Busur dengan multi-shot 8-pulsa). Metode multi-pulsa memperoleh 8 set bentuk gelombang per impuls HV tunggal, secara efektif menghilangkan interferensi osilasi kosinus dan sangat menyederhanakan analisis gangguan resistansi tinggi. Menyimpan >8.000 rekaman bentuk gelombang LV/HV dan >250 rekaman multi-pulsa dengan ekspor USB ke PC. Pengambilan sampel kontinu otomatis penuh dengan pengaturan rentang otomatis dan analisis bentuk gelombang.

Frekuensi Pengambilan Sampel:

1 MHz – 400 MHz

• Mode Pengujian: TDR, ICE (arus impuls), ARM (refleksi busur 8-pulsa)
• Rentang Pengukuran: ≥120 km (10 rentang yang dapat dipilih)
• Resolusi Minimum: 0,07 m |
• Zona Buta Pengujian: ≤10 mKesalahan Pengukuran: ≤±(0,5%×L+1 m)
• Amplitudo Pulsa: 300 V ±15%
• Tampilan: Sentuh TFT 10,1 inci, 1024×600, terlihat di bawah sinar matahari 280-nit
• Berkelanjutan >8 jam, Intermiten >16 jam 4,7 kg (P358×L284×T168 mm)
• AC 220 V ±10%, 50 Hz ±2 HzSinkronisasi Akustik-Magnetik — Presisi <0,2 m

Pinpointer digital profesional menggunakan sinkronisasi akustik-magnetik untuk lokalisasi gangguan yang tepat. Ketika generator lonjakan menerapkan impuls HV, sinyal akustik (dentuman) dan elektromagnetik merambat dari titik gangguan dengan kecepatan berbeda. Pinpointer menangkap keduanya melalui sensor ground terisolasi multi-lapisan bersertifikat IP65, menghitung perbedaan waktu secara real-time, dan menampilkan bentuk gelombang saluran ganda yang disinkronkan pada LCD sentuh 5 inci yang terlihat di bawah sinar matahari. Menampilkan pengurangan kebisingan latar belakang BNR, pengurangan kebisingan senyap, empat mode filter yang dapat dipilih (semua-pass/low-pass/high-pass/band-pass), dan indikasi penyimpangan jalur. Penguatan output 16 tingkat (0–112 dB) dengan penyesuaian penguatan saluran dan magnetik 8 tingkat.

Akurasi Akustik-Magnetik:<0,2 m |

Akurasi ID Jalur:

• <0,5 m Penyaringan: Semua-pass (100–1600 Hz), Low-pass (100–300 Hz), High-pass (160–1600 Hz), Band-pass (200–600 Hz) Penguatan Output:
• 16 tingkat (0–112 dB) | Impedansi Output:
• 350 ΩTampilan: LCD sentuh 5 inci, terlihat di bawah sinar matahariBaterai:
• Berkelanjutan >8 jam, Intermiten >16 jamPerlindungan:
• Tahan air IP65, sensor isolasi fisik multi-lapisanBerat:
• 6,5 kg (P428×L350×T230 mm)3. XHGX507 — Locator Pipa Kabel (Pelacak Rute)
• AC 220 V ±10%, 50 Hz ±2 HzSistem pemancar-penerima elektromagnetik multi-frekuensi untuk pelacakan rute kabel bawah tanah, pengukuran kedalaman, pengukuran arus, dan identifikasi kabel. Pemancar menyuntikkan sinyal sinusoidal stabil ke dalam kabel yang diuji melalui koneksi langsung, kopling (penjepit), atau metode induksi. Penerima menyediakan panduan bilah grafik, panah, dan petunjuk suara untuk operasi satu orang yang intuitif. Mendukung empat frekuensi aktif ditambah deteksi pasif 50 Hz, empat mode antena (lembah/puncak/tegangan langkah/arus penjepit), dan ohmmeter bawaan untuk pengukuran resistansi loop. Termasuk A-frame untuk penentuan lokasi gangguan tanah tegangan langkah hingga 2 MΩ ke tanah.

Frekuensi Aktif:

815 Hz, 8 kHz, 33 kHz, 83 kHz + Pasif 50 Hz

Kedalaman Deteksi:

• Hingga 10 m | Jarak Maks:
• 15 km (koneksi langsung)Mode Antena: Lembah (nol), Puncak (puncak), Tegangan langkah, Arus penjepit (A-frame)Kontrol Penguatan:
• Manual, rentang dinamis 100 dB | Tampilan:
• 0–999 digital + bilah grafikDaya Tahan Baterai: Berkelanjutan >8 jam, Intermiten >16 jamBeban yang Cocok:
• 5 Ω – 3000 Ω | Akurasi:
• LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — Generator Lonjakan Tegangan Tinggi Tipe TroliSumber Energi Impuls Terpasang di Kereta 2048J dengan Bank Kapasitor 3 KecepatanGenerator lonjakan HV tipe troli profesional yang mengintegrasikan sumber tegangan tinggi DC, bank kapasitor penyimpanan energi tiga kecepatan (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), celah bola pelepasan, perangkat pelepasan otomatis, dan peralihan tingkat tegangan ke dalam satu troli beroda. Menghasilkan 0–2048 J pada setiap tingkat tegangan dengan arus pembakaran hingga 240 mA untuk pengkondisian gangguan. Mendukung mode operasi pemicu tunggal, siklus, dan DC dengan waktu dampak otomatis 6–7 detik. Menampilkan interlock keselamatan awal nol, perlindungan tegangan berlebih/arus berlebih/panas berlebih, pelepasan otomatis pasca-operasi, dan selungkup IP54. Berfungsi sebagai generator lonjakan untuk penentuan lokasi gangguan dan penguji tegangan tahan DC (0–32 kV, 0–20 A).

Tegangan Impuls:

0–8 kV / 0–16 kV / 0–32 kV (3-gigi dapat disesuaikan)

Bank Kapasitor:

• 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kVEnergi Pelepasan:
• 0–2048 J pada setiap tingkat teganganArus Pembakaran:
• 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kVKeamanan:
• Interlock awal nol, pelepasan otomatis, suhu berlebih 85°C, IP54Dimensi:
• P550×L500×T1000 mm | Berat:
• ≤130 kgCatu Daya: AC 220 V ±10%, 50 Hz ±2 HzSpesifikasi Sistem Lengkap
• ParameterSpesifikasi

1. Hubungkan pre-locator TDR. Gunakan pulsa LV untuk gangguan resistansi rendah/terbuka, atau refleksi busur multi-pulsa ARM untuk gangguan resistansi tinggi/flashover. Instrumen secara otomatis menangkap 8 set bentuk gelombang per impuls HV tunggal untuk interpretasi jarak yang andal.Pelacakan Rute & Identifikasi Kabel (XHGX507)
2. Gunakan locator pipa kabel untuk melacak jalur kabel yang tepat, mengukur kedalaman penguburan, dan mengidentifikasi kabel target dari bundel secara positif. Tandai rute di permukaan tanah.Generasi Impuls Lonjakan (XHHV535-4TSC)
3. Terapkan lonjakan tegangan tinggi periodik pada tingkat tegangan yang dipilih untuk membuat sinyal transien akustik dan elektromagnetik yang dapat dideteksi di titik gangguan untuk penentuan lokasi.Penentuan Lokasi yang Tepat (XHDD503C)
4. Jalani rute kabel yang ditandai dengan pinpointer akustik-magnetik. Pantau 4 tampilan perbedaan waktu simultan — titik di mana penundaan waktu akustik-magnetik mendekati nol berada tepat di atas gangguan, dalam <0,2 m.Perbaikan Kabel & Uji Ulang
5. Gali tepat di titik yang ditandai, perbaiki kabel, dan verifikasi pemulihan layanan dengan pengujian isolasi akhir untuk mengonfirmasi integritas operasional.Pertanyaan yang Sering DiajukanQ1: Jenis gangguan apa yang dapat ditangani oleh metode refleksi busur multi-pulsa yang tidak dapat ditangani oleh TDR konvensional?
6. Metode Refleksi Busur (ARM) 8-pulsa pada XHGG502A dirancang khusus untuk gangguan resistansi tinggi dan flashover yang menghasilkan pantulan lemah atau ambigu di bawah TDR standar. Berbeda dengan metode pulsa sekunder yang kesulitan dengan interferensi osilasi kosinus, ARM menangkap 8 set bentuk gelombang per impuls HV tunggal — menjamin gema gangguan yang bersih dan dapat diinterpretasikan berkali-kali terlepas dari panjang kabel, jarak gangguan, atau periode osilasi. Ini sangat efektif untuk gangguan masuknya air pada kabel berinsulasi kertas dan gangguan selubung impedansi tinggi.Q2: Apa keuntungan generator lonjakan HV tipe troli dibandingkan unit portabel?
