Lokalisator Cacat Selubung Luar Kabel XHHD523L untuk Pengujian Sistem Lintas-Interkoneksi dan Komisioning Kabel EHV

Pada kabel tegangan tinggi satu inti dengan nilai 110 kV dan di atas, lapisan logam bertindak sebagai perisai elektrostatik dan jalur kembali arus kesalahan.lapisan ini dikonfigurasi dalam pengaturan silang melalui kotak link pada interval yang teratur di sepanjang rute kabel biasanya setiap 500-1000 meter untuk siklus transposisi penuhSetiap kotak link menghubungkan lapisan tiga fase dalam pola rotasi tertentu, dengan Surge Voltage Limiters (SVL) dipasang untuk melindungi isolasi lapisan selama peristiwa overvoltage sementara.

Sistem interkoneksi silang ini menghadirkan tantangan pengujian yang unik: selubung bukan satu konduktor terus menerus dari ujung ke ujung,tapi jaringan tersegmentasi saling terhubung melalui kotak link terkubur. kesalahan sarung di mana saja di jaringan ini baik pada kabel jaket luar, di dalam kotak link,atau di seluruh SVL dapat menghasilkan hasil tes yang menyesatkan bila diukur dari ujung kabel saja. XHHD523L mengatasi hal ini dengan menyediakan kedua DC tahan kemampuan untuk mengidentifikasi bahwa cacat sarung ada,dan kemampuan penentuan tegangan langkah untuk menemukan dengan tepat di mana dalam jaringan silang cacat berada.

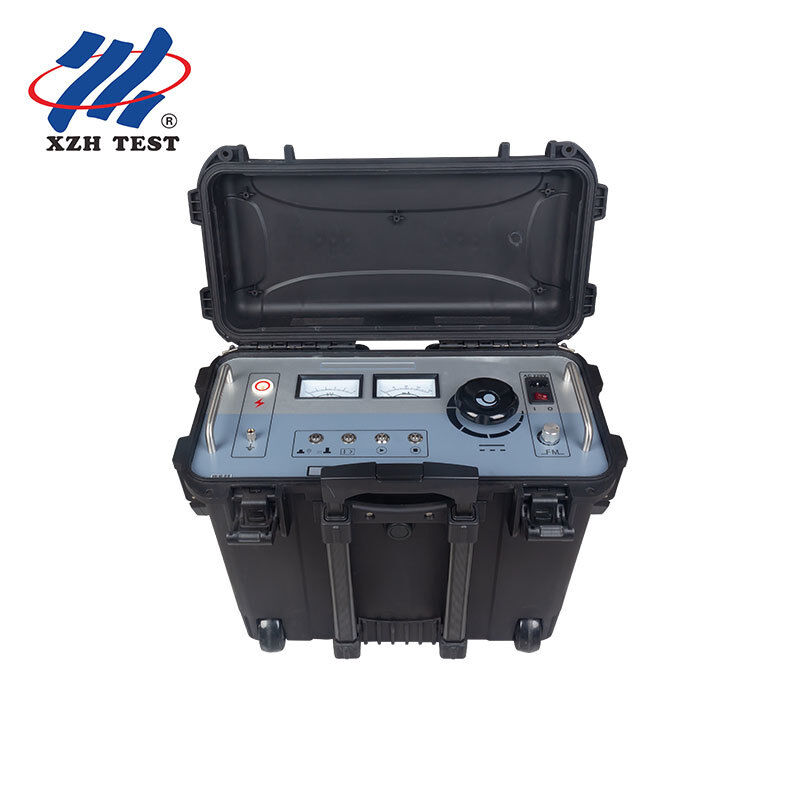

Panel depan XHHD523L diatur dalam aliran operasi dari kiri ke kanan, meminimalkan kesalahan operator selama penyebaran lapangan:

1. Terminal output HV:Koneksi output tegangan tinggi DC khusus untuk lapisan kabel yang diuji
2. Voltmeter kV:Indikasi output tegangan tinggi secara real time
3. mA Ammeter:Pemantauan arus keluar penting untuk mendeteksi kebocoran abnormal selama pengujian tahan
4. Sistem Fuse:Fuse pasokan listrik 220VAC
5. Input daya AC:Soket listrik IEC untuk pasokan instrumen 220VAC
6. Saklar Daya:I = AC powered, 0 = mati
7. Pengaturan Frekuensi:Menyesuaikan frekuensi output pulsa dalam mode penentuan lokasi (0,2Hz-5Hz range)
8. Pengaturan tegangan:Start posisi nol harus sepenuhnya berlawanan arah jarum jam (tombol start menyala) sebelum HV dapat dihidupkan.
9. HV Stop Button:Memutus output HV dan memicu debit kondensator otomatis. indikator HV padam ketika output aman di nol
10. HV Start Button:Hanya efektif ketika penyesuaian tegangan berada di posisi nol (tombol menyala).
11. Saklar Perlindungan Overcurrent:LED biru menyala = perlindungan overcurrent aktif, LED dimatikan = perlindungan tidak aktif
12. Tombol Mode Toggle:LED merah = tahan mode tegangan, LED hijau = mode lokasi kesalahan.
13. Kolom pengantar:Titik grounding instrumen harus terhubung ke ground station yang telah diverifikasi sebelum operasi

1. Isolasi dan Persiapkan:Buka kotak penghubung silang di kedua ujung segmen yang sedang diuji.Hal ini mengisolasi bagian sarung untuk penilaian individu penting karena segmen sehat saling terhubung dapat menutupi kesalahan di segmen yang berdekatan
2. Identifikasi segmen:Pada setiap kotak link yang dapat diakses, mengidentifikasi segmen sarung yang akan diuji.
3. DC tahan tes:Hubungkan XHHD523L ke segmen selubung terisolasi. Dalam mode tahan (LED merah), gunakan 10kV DC per GB50150-2006.
4. Penilaian kesalahan:Jika tes tahan lulus (kebocoran dalam spesifikasi), mencatat hasilnya dan melanjutkan ke segmen berikutnya.
5. Pergantian Mode dan Titik:Bertukar ke mode penentuan lokasi (LED hijau). Injeksi sinyal gelombang persegi 0-10kV pada frekuensi optimal untuk panjang kabel.Mengerahkan penerima A-frame di sepanjang jalur kabel antara kotak link micro-ampere meter penerima membimbing Anda ke posisi kesalahan yang tepat
6. Penggalian dan Perbaikan:Metode tegangan langkah biasanya menentukan cacat dalam radius 1 meter. menggali di posisi yang ditunjukkan, melakukan perbaikan sarung (patch jaket luar atau penggantian sambungan kabel),dan ulangi uji daya tahan DC untuk memverifikasi pemulihan

Untuk manajer aset transmisi yang bertanggung jawab atas puluhan atau ratusan kilometer sirkuit kabel 110kV-500kV,Data kondisi sarung tidak hanya hasil tes ia adalah indikator utama untuk pengeluaran pemeliharaan di masa depan. Kabel dengan sarung yang terkompromikan adalah hitungan mundur untuk korosi layar, kemungkinan kerusakan layar, dan pemadaman paksa akhirnya.

• Data Pemberlakuan Dasar:Menetapkan garis dasar integritas sarung untuk setiap sirkuit kabel baru pada saat penyerahan
• Pengujian Pencegahan Terjadwal:Percobaan tahan lapisan tahunan atau biennial pada sirkuit yang digunakan mendeteksi tren degradasi sebelum mencapai ambang kegagalan
• Perbaikan Bertujuan:Ketika cacat selubung diidentifikasi,Mengidentifikasi secara tepat daripada mengganti seluruh bagian kabel, mengurangi biaya perbaikan dengan urutan besar dibandingkan dengan penggalian buta atau penggantian kabel penuh.
